Замена объектива Samsung PL200

Переверните Samsung PL200, чтобы получить доступ к отсеку батареи/SD-карты на нижней стороне. Там находится кнопка сдвига (с надписью 'OPEN'), которую можно сдвинуть вбок, чтобы открыть отсек батареи/SD-карты.

Сдвиньте эту кнопку в направлении, на которое указывает стрелка, чтобы освободить и открыть пружинящую дверцу отсека батареи/SD-карты. После открытия батарея должна быть видна.

После открытия отсека батареи/SD-карты, чтобы извлечь батарею, необходимо нажать на маленькую синюю кнопку разблокировки.

Это высвободит пружинящую батарею.

Используйте пальцы, чтобы вынуть старую батарею.

Вставьте новую батарею в гнездо для батареи.

Надавите на неё пальцем, пока синяя фиксирующая защёлка снова не зайдёт поверх батареи.

Закройте отсек батареи/SD-карты.

Снимите шесть внешних винтов 3 мм с основания камеры при помощи отвертки Phillips #000.

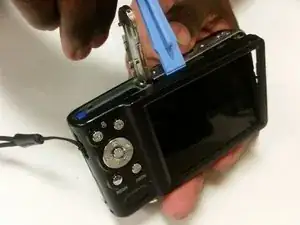

Используйте пластиковые инструменты для вскрытия и пальцы, чтобы снять внешнюю крышку.

Удалите винт 3 мм, держащий плату.

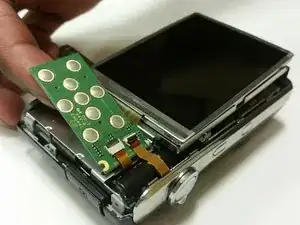

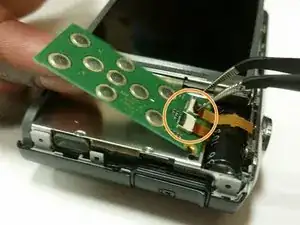

Используйте пинцет, чтобы отсоединить два ленточных кабеля, соединяющие плату с камерой.

Снимите плату.

Откиньте ЖК-экран вперёд и снимите два винта 3 мм, удерживающих металлическую среднюю рамку, с помощью отвертки Phillips #000.

Снимите среднюю рамку с помощью инструмента для вскрытия.

Снимите переднюю крышку. Она должна легко отойти.

Поднимите чёрную полоску, и ленточный кабель легко выйдет.

После этого ЖК-экран будет отделён от камеры.

Сдвиньте крышку батарейного отсека, чтобы получить доступ к отсеку батареи/SD-карты в нижней части.

Там есть кнопка сдвига (с надписью 'OPEN'), которую можно сдвинуть вбок, чтобы открыть отсек батареи/SD-карты.

Сдвиньте эту кнопку в направлении, на которое указывает стрелка, чтобы освободить и открыть пружинящую дверцу отсека батареи/SD-карты.

После открытия отсека батареи/SD-карты просто нажмите SD-карту вниз, чтобы активировать пружинящий выбрасыватель и приподнять SD-карту.

Используйте пальцы, чтобы вынуть старую SD-карту.

Вставьте новую SD-карту в гнездо и нажмите её до упора, пока она не защёлкнется и не будет на одном уровне с батареей.

Закройте отсек батареи/SD-карты.

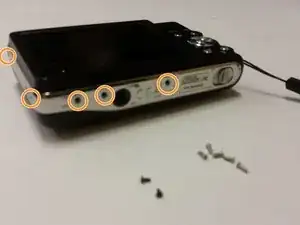

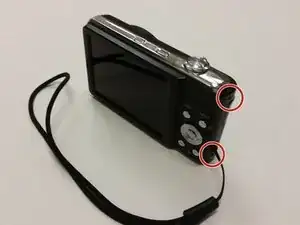

Удалите два чёрных винта 3 мм с правой стороны камеры с помощью отвертки Phillips #000.

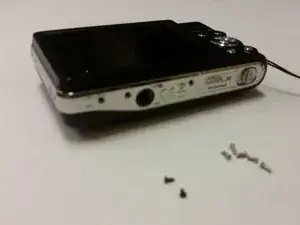

Удалите пять серебристых винтов 3 мм с боковой стороны и нижней части камеры с помощью отвертки Phillips #000.

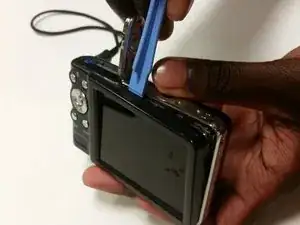

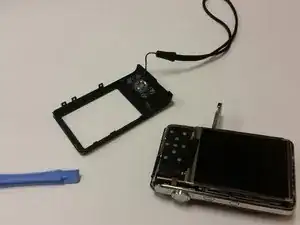

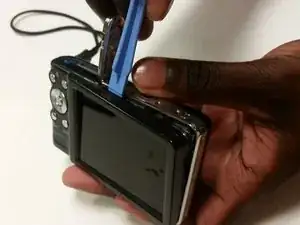

Используйте пластиковый инструмент для вскрытия и пальцы, чтобы отщёлкнуть внешнюю крышку.

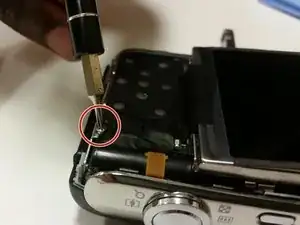

Удалите одиночный винт 3 мм, фиксирующий плату, с помощью отвертки Phillips #000.

Удалите остатки ленты с платы и экрана.

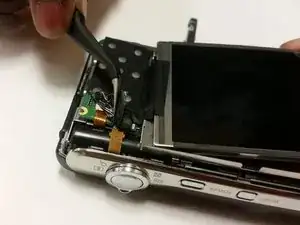

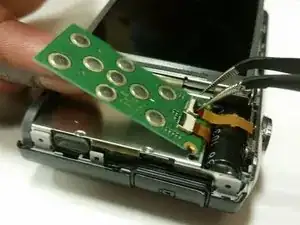

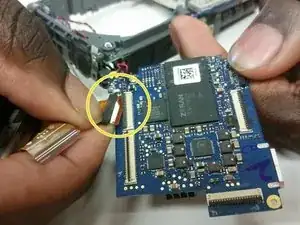

Отсоедините и снимите провода с платы с помощью пинцета.

Откиньте ЖК-экран вперёд и в сторону.

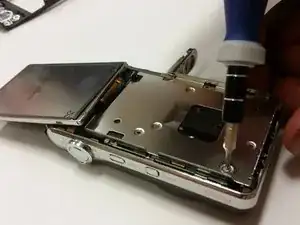

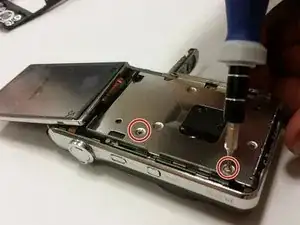

С помощью отвертки Phillips #000 удалите два винта 3 мм под ЖК-экраном.

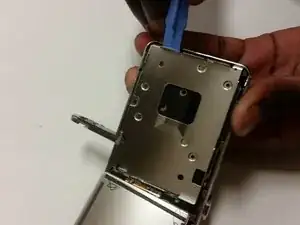

Снимите металлическую распорку с помощью пластмассового инструмента для вскрытия.

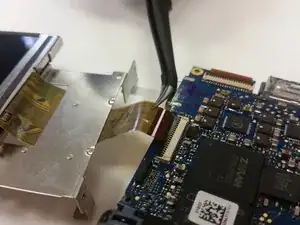

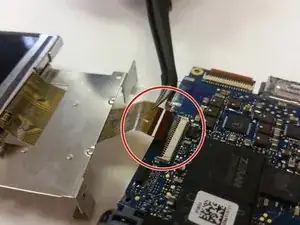

Откиньте запорный язычок ZIF-разъёма вертикально, затем аккуратно извлеките ленточный кабель.

Снимите экран.

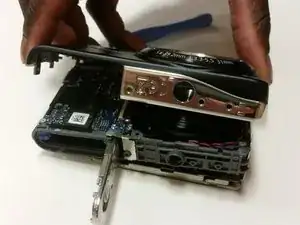

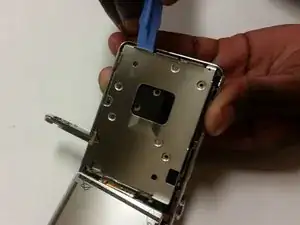

Снимите переднюю крышку камеры с помощью пальцев и пластикового инструмента для вскрытия.

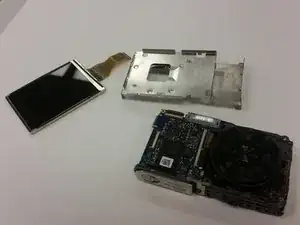

Отложите экран и металлическую распорку в сторону.

Откройте отсек батареи в нижней части камеры.

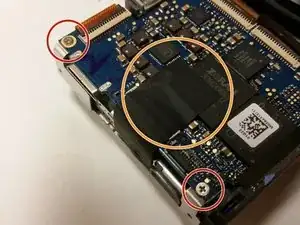

Удалите два угловых винта 3 мм, которые фиксируют материнскую плату, с помощью отвертки Phillips #000.

Удалите остатки ленты, которые могут оставаться на материнской плате.

Используйте пинцет, чтобы снять ленту с нижней части камеры.

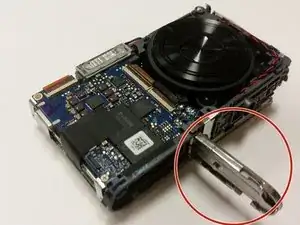

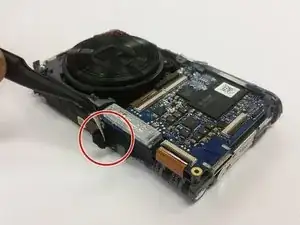

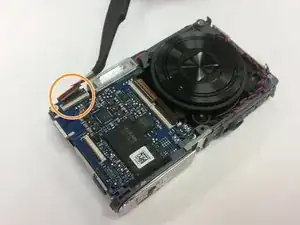

Затем с помощью пинцета отсоедините кабель блока объектива в нижней части камеры от материнской платы.

Удалите последний винт 3 мм, фиксирующий материнскую плату, крестовой отверткой Phillips #00.

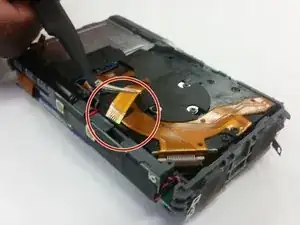

Используйте пинцет, чтобы отсоединить небольшой кабель блока объектива от корпуса камеры на тыльной стороне камеры.

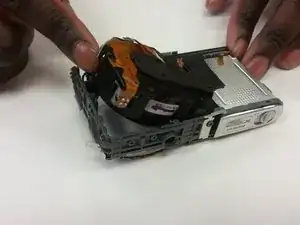

Аккуратно приподнимите блок объектива от корпуса.

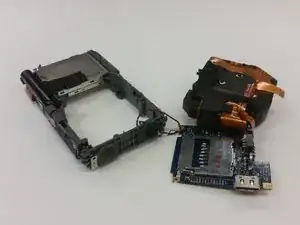

Разъедините блок объектива, материнскую плату и корпус камеры.

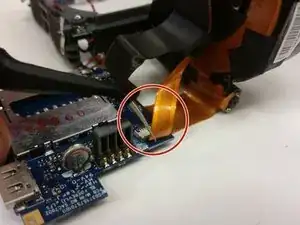

Используйте пинцет, чтобы отсоединить маленький ленточный кабель от материнской платы.

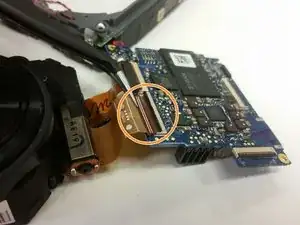

Затем с помощью пинцета снимите первый большой ленточный кабель блока объектива с материнской платы.

Наконец, используйте пинцет, чтобы снять второй большой ленточный кабель блока объектива с материнской платы.

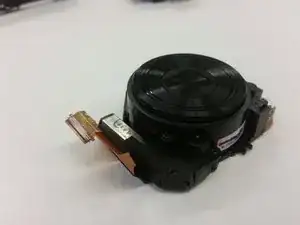

Вы отделили блок объектива. На этом этапе замените его на исправный блок объектива и соберите устройство обратно.
