Замена блока транспортировки плёнки Sony Handycam CCD-TR5
Для поддержания работоспособности устройства может потребоваться замена блока транспортировки плёнки.
Шаг 1

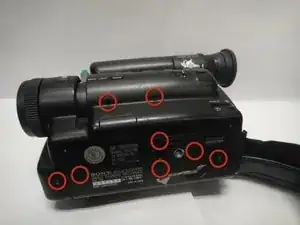

Удалите восемь винтов с крестообразной головкой #00. Шесть винтов находятся внизу камеры, а два под кнопкой задней подсветки.
Шаг 2

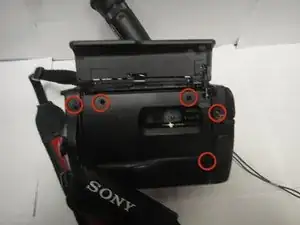

Удалите пять винтов с крестообразной головкой #00 со стороны кассеты.
Шаг 3

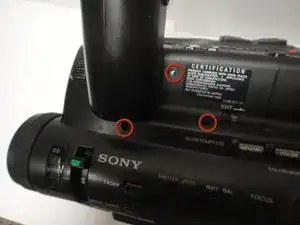

Удалите три винта с крестообразной головкой #00, расположенные на верхней части крышки со стороны объектива.
Шаг 4

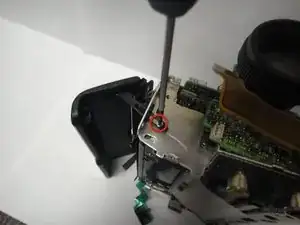

Удалите винт с крестообразной головкой #00, фиксирующий микрофон.
Шаг 5

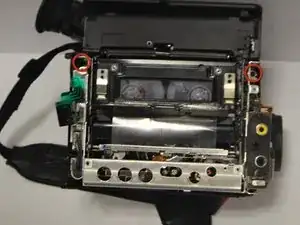

Удалите два винта с крестообразной головкой #00 с крышки со стороны объектива.
Шаг 6
Сдвиньте крышку со стороны объектива от камеры.
Шаг 7
Удалите винт с крестообразной головкой #00 с салазок транспортировки плёнки.
Шаг 8

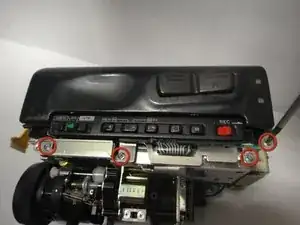

Удалите четыре винта с крестообразной головкой #00, расположенные на верхней части камеры.
Шаг 9

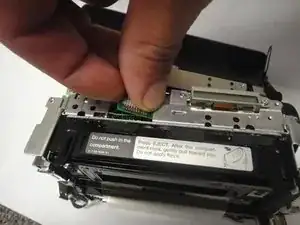

Отключите электрический разъем от камеры.
Шаг 10

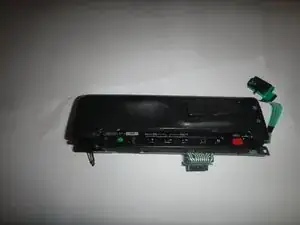

Теперь блок транспортировки плёнки свободен от камеры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
