Замена комплекта фильтров объектива Fujifilm Finepix F10 6.3 МП
Комплект фильтров объектива отвечает за правильную цветопередачу на фотографиях. Для доступа к комплекту фильтров удалите электростатическую ленту и выкрутите винты, удерживающие комплект фильтров объектива на месте.
Шаг 1
Выкрутите винты с нижней части камеры с помощью тройного отвертки.
Три винта тройной формы по 5.4 мм.
Шаг 2
Выкрутите винты с стороны зарядного устройства камеры с помощью отвертки Phillips #00.
Два винта Phillips #00 по 3.3 мм.
Шаг 3
Выкрутите винты с боку ремешка камеры с помощью отвертки Phillips #00.
Два винта Phillips #00 по 3.3 мм.
Шаг 4
Отделите переднюю и заднюю оболочки с помощью лопатки.
Осторожно разъедините две оболочки.
Оттяните заднюю оболочку от камеры.
Шаг 5
Удалите электростатическую ленту с передней крышки.
Переднюю крышку не нужно отделять от устройства на этом этапе и на следующих.
Шаг 6

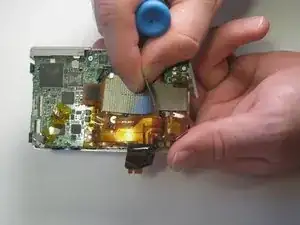

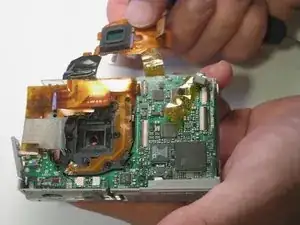

Удалите шлейф объектива, аккуратно вытянув его.
Шаг 7

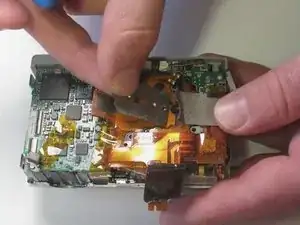

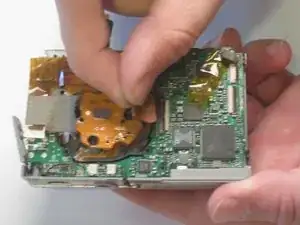

Удалите фильтр объектива.
Имеются несколько квадратных элементов, поэтому убедитесь, что вы удалили их все.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
