Замена ЖК‑дисплея Fujifilm FinePix F505EXR

Отключите питание устройства перед выполнением любых дальнейших действий.

Держите камеру так, чтобы объектив был направлен в вашу сторону.

Переверните камеру вверх дном и поместите большой палец правой руки на крышку отсека аккумулятора.

Держите камеру и потяните крышку отсека аккумулятора к себе большим пальцем правой руки.

Полностью извлеките крышку и отпустите её, чтобы получить доступ к аккумулятору.

Найдите оранжевый фиксатор аккумулятора, удерживающий аккумулятор на месте.

Используя палец, оттолкните фиксатор от себя, чтобы освободить аккумулятор.

Вручную извлеките аккумулятор из отсека.

Если аккумулятор разряжен, поместите его в зарядное устройство.

Извлеките аккумулятор перед выполнением любых других ремонтов.

Замените неисправный аккумулятор, если предыдущие шаги не помогли.

Обратитесь в службу поддержки на сайте Fujifilm для дальнейшей помощи.

Удалите четыре винта Phillips #1 диаметром 2,5 мм на днище камеры возле места крепления штатива.

Удалите два винта Phillips #1 диаметром 5,1 мм на левой стороне камеры относительно ЖК‑экрана.

Удалите два винта Phillips #1 диаметром 5,1 мм на правой стороне камеры относительно ЖК‑экрана, ближе к диску режимов.

Положите камеру объективом вниз, ЖК‑экраном вверх на ровную поверхность, либо удерживайте её. Аккуратно приподнимите заднюю крышку камеры примерно на 2–3 см.

Осторожно отогните зажим ленточного кабеля пинцетом и извлеките синий шлейф.

Нельзя тянуть за шлейф, если зажим ленточного кабеля всё ещё удерживает синий шлейф. Это может повредить шлейф.

Если вы заменяете ЖК‑монитор, можете пропустить шаги 6 и 7 по руководству платы селектора кнопок и перейти прямо к руководству по ремонту ЖК‑монитора.

Если вы заменяете диск режимов, можете пропустить шаги 6 и 7 по руководству платы селектора кнопок и перейти прямо к руководству по ремонту диска режимов.

Снимите заднюю часть корпуса камеры и разместите её на ровной поверхности лицевой стороной платы селектора кнопок вверх.

Удалите три винта Phillips #1 длиной 3,5 мм, расположенные на микросхеме, видимой на изображении.

Подденьте микросхему пинцетом и извлеките её из остальных компонентов.

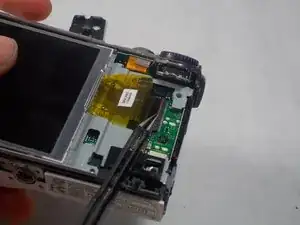

При расположенном ЖК‑мониторе лицевой стороной вверх подденьте ленточный зажим пинцетом, чтобы освободить захват шлейфа.

Невыполнение этого может привести к серьёзному повреждению соединения.

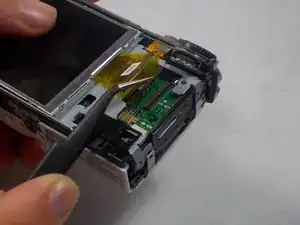

Пинцетом отведите шлейф от разъёма, освободив его и позволив шлейфу двигаться.

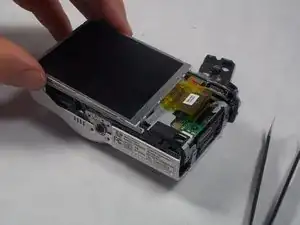

Обхватив ЖК‑монитор за края, поднимите его и извлеките из корпуса камеры.
