Замена разрядной лампы вспышки Fujifilm FinePix HS30EXR
Это руководство поможет пользователю заменить колбу вспышки.
Предупреждение: замена колбы вспышки требует крайней осторожности, поскольку любое усилие может повредить корпус или внутренние кабели/провода, которые могут быть важны для работы камеры. Чтобы избежать повреждений, осторожно обращайтесь с корпусом при поддевании, а также аккуратно обращайтесь с проводами и кабелями.
Шаг 1
Переверните камеру так, чтобы дно было обращено вверх.
Отверткой Phillips #00 выкрутите все четыре винта.
Шаг 2
Переверните камеру так, чтобы она находилась на правой стороне.
Отверткой Phillips #00 выкрутите все четыре винта.
Шаг 3
Переверните камеру так, чтобы она находилась на левой стороне.
Отодвиньте или снимите крышку, скрывающую порты камеры.
Отверткой Phillips #00 выкрутите все винты.
Шаг 4
Переверните камеру так, чтобы она была на верхней стороне.
Пластиковой лопаткой подденьте выделенную металлическую деталь корпуса камеры.
Шаг 5
Отверткой Phillips #00 выкрутите все четыре винта.
Шаг 6
Поднимите ЖК-экран и отведите его в сторону.
Отверткой Phillips #00 выкрутите винты.
Шаг 7
Пластиковой лопаткой подденьте рамку.
Если рамка не снимается легко после нескольких попыток, убедитесь, что все винты вынуты.
Шаг 8
Медленно и осторожно оттяните рамку, чтобы лучше рассмотреть внутренности.
Шаг 9
Отогните (или снимите) чёрную ленту, чтобы открыть больше внутренностей камеры.
Поднимите белый переключатель выделенной камеры вверх — это разблокирует ленточный кабель в его разъёме.
Чтобы проверить, сработало ли это, аккуратно потяните ленточный кабель из разъёма. Он должен выйти без усилий.
Шаг 10
Отключите ленточный кабель.
Шаг 11
Отверткой Phillips #00 выкрутите все пять винтов.
Снимите металлический кожух.
Шаг 12
Отверткой Phillips #00 выкрутите все винты.
Шаг 13
Убедитесь, что четыре ленточных кабеля отключены от материнской платы.
Обратите внимание: один из них находится под чёрной лентой.
Шаг 14
Начните выпаивать четыре выделенные площадки.
Шаг 15

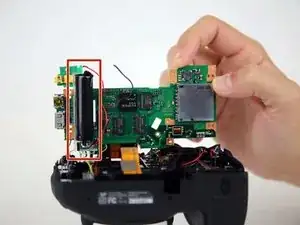

Снимите материнскую плату.
Шаг 16
Удалите разрядную лампу, слегка потянув её. Она зафиксирована клеем.
Замените старую колбу новой и начните сборку устройства в обратном порядке.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
