Замена рамки Fujifilm FinePix HS30EXR
Данное руководство предназначено для разборки рамки и должно использоваться с целью её удаления. Это действие необходимо для доступа к внутренним компонентам.
Предупреждение: В процессе может быть повреждена рамка, а также шлейф, соединяющий материнскую плату с ЖК-экраном. Будьте очень осторожны при снятии рамки, чтобы избежать повреждений.
Шаг 1

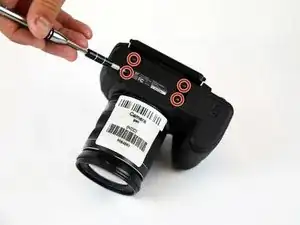

Поверните камеру так, чтобы дно было направлено вверх.
Отвинтите все четыре винта с помощью отвертки Phillips #00.
Шаг 2

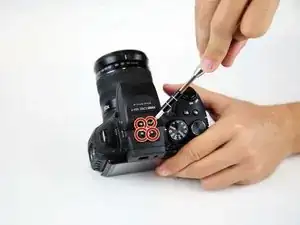

Поверните камеру так, чтобы она находилась на правом боку.
Отвинтите все четыре винта с помощью отвертки Phillips #00.
Шаг 3

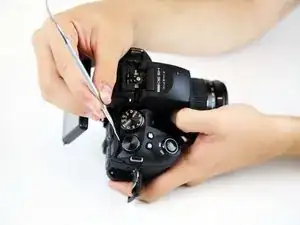

Поверните камеру так, чтобы она находилась на левом боку.
Сдвиньте или удалите крышку, скрывающую порты камеры.
Отвинтите все винты с помощью отвертки Phillips #00.
Шаг 4

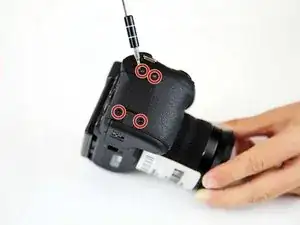

Поверните камеру так, чтобы она находилась на верхней стороне.

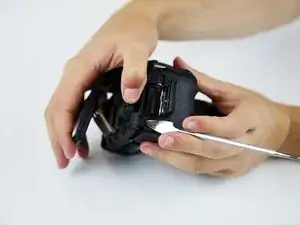

С помощью лопатки отогните выделенный металлический элемент камеры.
Шаг 5

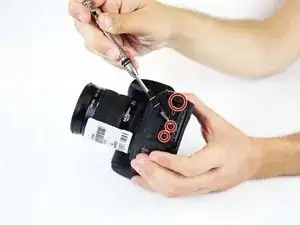

Отвинтите все четыре винта с помощью отвертки Phillips #00.
Шаг 6

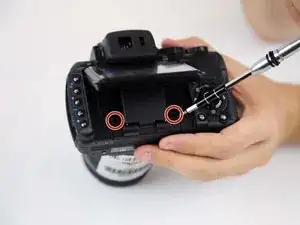

Поднимите ЖК-экран и отодвиньте его в сторону.
Отвинтите винты с помощью отвертки Phillips #00.
Шаг 7
С помощью лопатки отогните рамку.
Если рамка не выходит после нескольких попыток, убедитесь, что все винты удалены.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
