Замена кнопки затвора Fujifilm Finepix F10 6.3 MP

Камеры

Кнопка затвора используется для съемки фотографий. В этом руководстве объясняется, как добраться до кнопки затвора и удалить ее, а также связанные с ней компоненты.

Шаг 1

Удалите винты с нижней части камеры с помощью отвертки с тройной головкой.

Три винта 5.4 мм с тройной головкой.

Шаг 2

Удалите винты с боковой стороны зарядного устройства камеры с помощью отвертки Philips #00.

Два винта 3.3 мм Philips #00.

Шаг 3

Удалите винты с боковой стороны ремешка камеры с помощью отвертки Philips #00.

Два винта 3.3 мм Philips #00.

Шаг 4

Разъедините переднюю и заднюю крышки с помощью лопатки.

Аккуратно разъедините две крышки.

Оттяните заднюю крышку от камеры.

Шаг 5

Удалите винты с покрытия, закрывающего ЖК-дисплей, с помощью отвертки Philips #00.

Удалите пятнадцать винтов 2.9 мм Philips #00.

Шаг 6

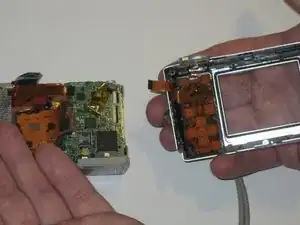

Вытяните корпус с помощью лопатки.

Шаг 7

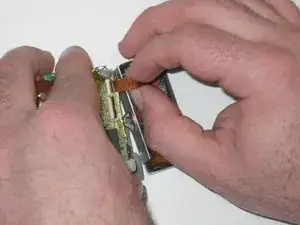

Аккуратно удалите кабель данных ЖК-дисплея, зацепив конец, соединенный с материнской платой, и потянув его.

Шаг 8

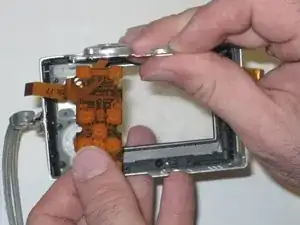

Потяните за кабель данных кнопки затвора с конца, подключенного к материнской плате, пока он не освободится.

Шаг 9

Постепенно поворачивая кнопку затвора и каб

Перевод руководства с ifixit.com
