Замена корпуса объектива Fujifilm FinePix AX665

Камеры

Корпус объектива надежно фиксирует объектив на месте. Поврежденный корпус объектива не сможет удерживать объектив, что повлияет на качество снимаемых фотографий. Если качество ваших снимков оставляет желать лучшего, следуйте этому руководству, чтобы правильно заменить корпус объектива.

Камера будет полностью открыта во время этого ремонта. Убедитесь, что вы осторожно следуете изображениям на каждом шаге, чтобы правильно работать с необходимыми частями.

Шаг 1

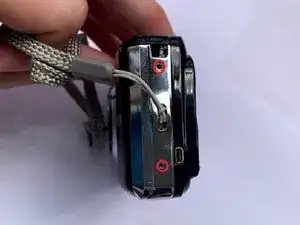

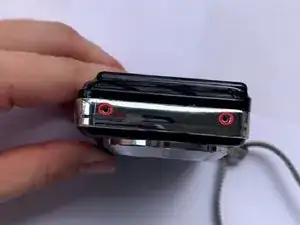

Используйте отвертку Phillips #00, чтобы удалить все шесть винтов вокруг камеры, которые удерживают корпус.

Шаг 2

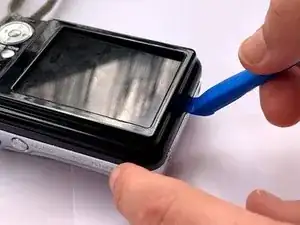

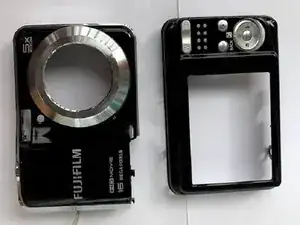

Используйте пластиковую лопатку, чтобы разъединить каждую сторону корпуса камеры.

Шаг 3

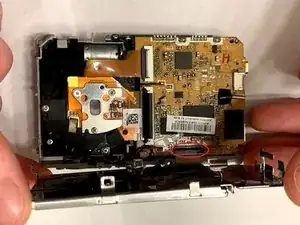

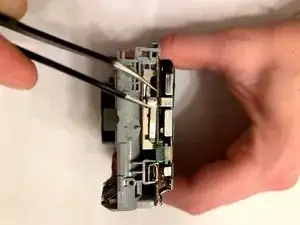

Удалите шлейф с боку логической платы.

Шаг 4

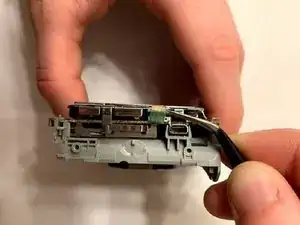

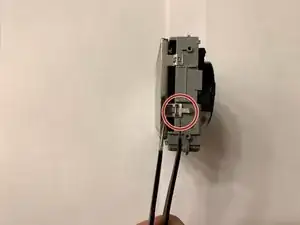

Удалите четыре металлические скобы вокруг камеры, пока не почувствуете, как металлическая скоба, удерживающая экран, отщелкивается.

Шаг 5

Осторожно переверните экран и удалите шлейф, соединяющий его с логической платой.

Шаг 6

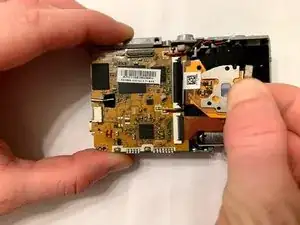

Удалите три винта, удерживающих датчик.

Шаг 7

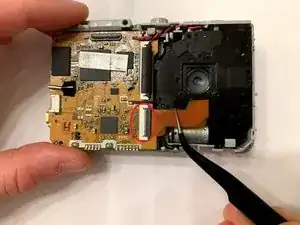

Удалите шлейф датчика с логической платы.

Шаг 8

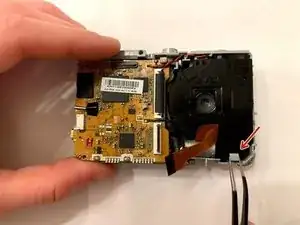

Удалите шлейф корпуса объектива.

Шаг 9

Удалите корпус объектива, сдвинув серый зажим, удерживающий блок.

Заключение

Перевод руководства с ifixit.com
