Замена кнопки селектора Fujifilm FinePix F505EXR

Перед выполнением любых действий выключите устройство.

Держите камеру линзой, направленной к себе.

Переверните камеру и поместите большой палец правой руки на крышку отсека батареи.

Держите камеру и потяните отсек батареи к себе большим пальцем правой руки.

Полностью извлеките крышку и отпустите её, чтобы открыть батарею.

Найдите оранжевую защёлку батареи, которая удерживает батарею на месте.

С помощью пальца отведите защёлку от себя, чтобы освободить батарею.

Вручную извлеките батарею из отсека.

Поместите батарею в зарядное устройство, если она разряжена.

Перед выполнением любых других ремонтов извлеките батарею.

Замените неисправную батарею, если предыдущие шаги не помогли.

Свяжитесь со службой поддержки на сайте Fujifilm для получения дополнительной помощи.

Удалите четыре винта Phillips #1 длиной 2,5 мм на нижней части камеры около места крепления монопода.

Удалите два винта Phillips #1 длиной 5,1 мм на левой стороне камеры относительно ЖК-экрана.

Удалите два винта Phillips #1 длиной 5,1 мм на правой стороне камеры относительно ЖК-экрана, ближе к диску режимов.

Положите камеру линзой вниз, а ЖК-экраном вверх на ровную поверхность или держите её. Аккуратно приподнимите заднюю крышку камеры примерно на 2,5 см.

Осторожно поднимите зажим гибкого кабеля с помощью пинцета и снимите синюю ленту гибкого кабеля.

Не тяните за ленту, если зажим гибкого кабеля всё ещё удерживает синюю ленту. Это может привести к серьёзному повреждению ленты.

Если вы заменяете ЖК-монитор, вы можете пропустить шаги 6 и 7 для руководства по плате кнопки селектора и перейти непосредственно к руководству по ремонту ЖК-монитора.

Если вы заменяете диск режимов, вы можете пропустить шаги 6 и 7 для руководства по плате кнопки селектора и перейти непосредственно к руководству по замене диска режимов.

Снимите заднюю часть корпуса камеры и положите её на ровную поверхность платой с кнопкой селектора вверх.

Удалите три винта Phillips #1 длиной 3,5 мм, расположенные на плате, видимой на изображении.

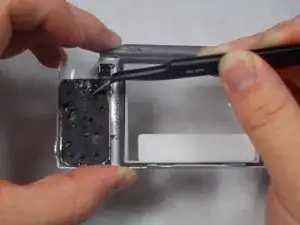

Подденьте плату пинцетом и аккуратно выньте её из остальных компонентов.

После извлечения платы кнопки селектора появится чёрная резиновая накладка для передних кнопок — снимите её.

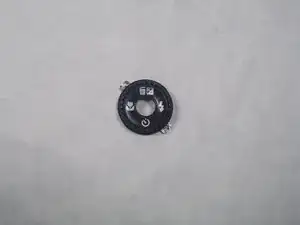

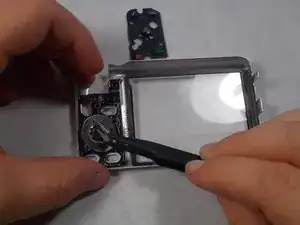

После извлечения резиновой накладки селектора останется круглая металлическая кнопка селектора. Именно она отвечает за удаление снимков и выполнение других операций. Снимите её и отложите в сторону.

Наконец, установите новую кнопку селектора взамен старой.
