Замена диска режима Fujifilm FinePix F505EXR

Выключите устройство перед выполнением любых дальнейших действий.

Держите камеру лицом к себе, с объективом на вас.

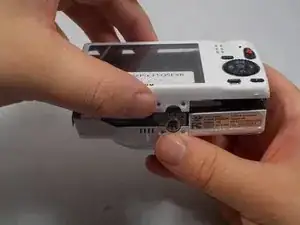

Переверните камеру вверх ногами и положите правый большой палец на крышку отсека батареи.

Держите камеру, затем потяните отсек батареи к себе правым большим пальцем.

Полностью извлеките крышку и отпустите её, чтобы открыть отсек с батареей.

Найдите оранжевый зажим для батареи, который удерживает батарею на месте.

Используйте палец, чтобы отодвинуть зажим от себя для освобождения батареи.

Извлеките батарею вручную из отсека.

Положите батарею на зарядку, если она разряжена.

Уберите батарею перед выполнением любых других ремонтов.

Замените неисправную батарею, если предыдущие шаги не помогли.

Свяжитесь с поддержкой на сайте Fujifilm для получения дальнейшей помощи.

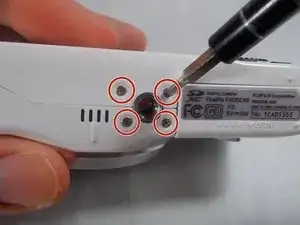

Удалите четыре винта Phillips #1 размером 2.5 мм на нижней части камеры, рядом с местом крепления камеры.

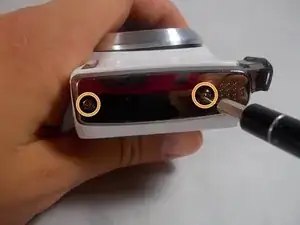

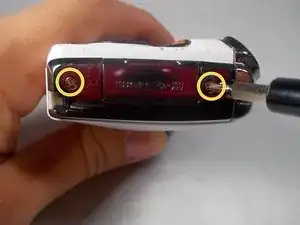

Удалите два винта Phillips #1 размером 5.1 мм с левой стороны камеры относительно ЖК-экрана.

Удалите два винта Phillips #1 размером 5.1 мм с правой стороны камеры относительно ЖК-экрана, ближе к диску режима.

Поставьте камеру объективом вниз с верхней частью экрана вверх на ровную поверхность или держите её. Аккуратно поднимите заднюю крышку камеры примерно на 2.5 см.

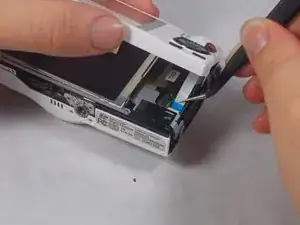

Осторожно приподнимите зажим шлейфа с помощью пинцета и извлеките синий шлейф.

Не тяните за шлейф, если зажим шлейфа все еще держит синий шлейф. Это может вызвать серьезные повреждения шлейфа.

Если вы заменяете ЖК-экран, вы можете пропустить шаги 6 и 7 в руководстве по плате кнопки выбора и перейти непосредственно к ремонту ЖК-экрана.

Если вы заменяете диск режима, вы можете пропустить шаги 6 и 7 в руководстве по плате кнопки выбора и перейти непосредственно к ремонту диска режима.

Снимите заднюю часть корпуса камеры и положите её на ровную поверхность с платой кнопки выбора вверх.

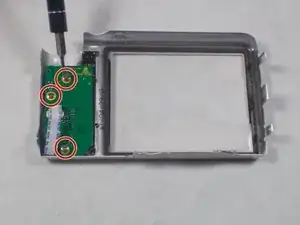

Удалите три винта Phillips #1 размером 3.5 мм, расположенные на чипе, видном на изображении.

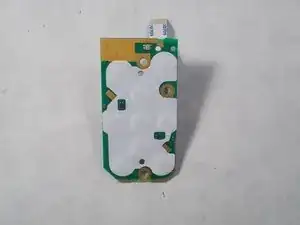

Поднимите чип с помощью пинцета, чтобы извлечь его из остальных компонентов.

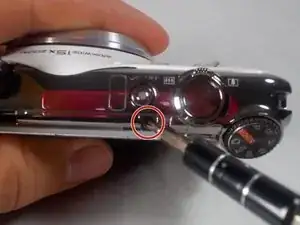

Удалите винт Phillips #1 размером 5 мм на верхней части камеры.

Убедитесь, что камера лежит на ровной поверхности с ЖК-экраном на поверхности, аккуратно поднимите переднюю панель камеры.

Держите камеру так, словно собираетесь сделать снимок, и верхняя панель должна немного отделяться от камеры.

Не тяните, пока верхняя панель не отсоединится полностью от камеры, это может вызвать серьезные повреждения камеры.

С помощью пинцета извлеките шлейф из его зажима, чтобы полностью отделить верхнюю панель от камеры.

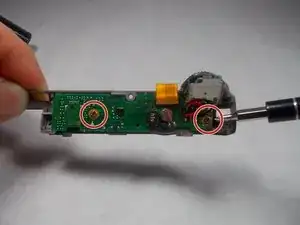

Переверните верхнюю панель и удалите два винта Phillips #1 размером 3.2 мм, чтобы освободить плату.

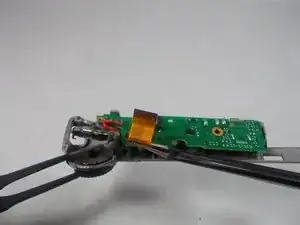

С помощью пинцета извлеките плату, чтобы получить доступ к конфигурации диска режима.

С помощью пинцета извлеките хромированное круглое изделие.

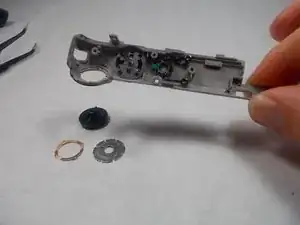

Затем снимите золотое круглое изделие, это позволит вам поднять верхнюю панель и освободить диск режима.
