Замена флэш-батарейки Fujifilm Finepix F10 6.3 MP
Флэш-батарейка обеспечивает питание, необходимое для срабатывания вспышки. В этом руководстве описано, как найти и извлечь эту батарейку для установки новой.
Шаг 1
Удалите винты с нижней части камеры с помощью треугольной отвёртки.
Три трёхлопастных винта 5,4 мм.
Шаг 2
Удалите винты со стороны зарядного разъёма камеры, используя крестовую отвёртку Phillips 00.
Два крестовых винта Phillips #00, 3,3 мм.
Шаг 3
Удалите винты со стороны ремешка камеры, используя крестовую отвёртку Phillips 00.
Два крестовых винта Phillips #00, 3,3 мм.
Шаг 4
Разъедините переднюю и заднюю крышки с помощью лопатки.
Аккуратно раздвиньте две половины корпуса.
Оттяните заднюю крышку от камеры.
Шаг 5
Удалите винты с материнской платы, используя крестовую отвёртку Phillips 00.
Два широкие крестовые винта Phillips 2,5 мм.
Один крестовый винт Phillips #00, 3,3 мм.
Три крестовых винта Phillips #00, 2,5 мм (чёрные винты).
Шаг 6
Поверните переднюю панель по часовой стрелке на бок и удалите одиночный винт на боку с помощью крестовой отвёртки Phillips 00.
Удалите крестовый винт Phillips #00, 3,3 мм, со стороны переднего экрана.
Шаг 7
Крепко удерживайте материнскую плату и переднюю панель. Медленно оттяните переднюю панель от материнской платы.
Не пугайтесь, если для разделения потребуется значительное усилие.
Шаг 8

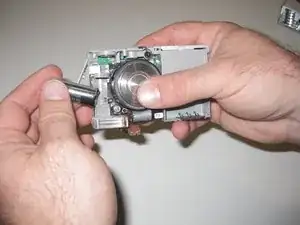

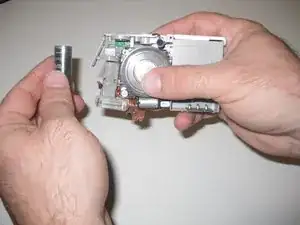

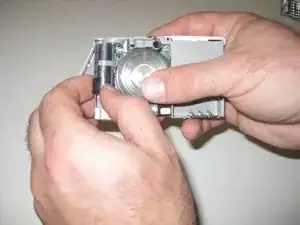

Осторожно извлеките батарейку из корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
