Замена блока объектива и шестерёнок Fujifilm FinePix AX665
Камера не сможет делать качественные снимки, если шестерёнки объектива повреждены или изношены. Замена шестерёнок обеспечит правильное перемещение объектива и качество снимков. Если объектив камеры заклинивает или не двигается при приближении или отдалении, следуйте данному руководству, чтобы безопасно заменить блок объектива и шестерёнки.
Во время этого ремонта камера будет полностью разобрана. Внимательно следуйте изображениям, чтобы убедиться, что Вы работаете с правильными деталями.
Шаг 1

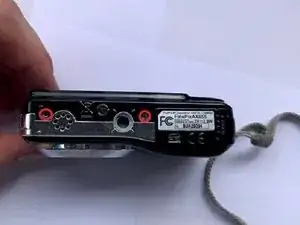

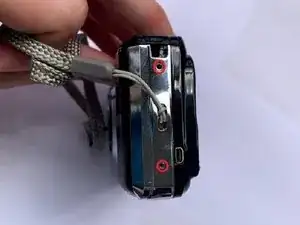

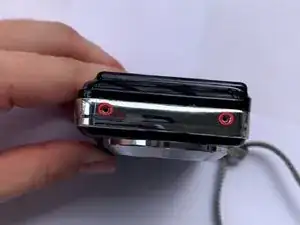

Используйте отвёртку №00, чтобы удалить все шесть винтов, соединяющих корпус камеры.
Шаг 2

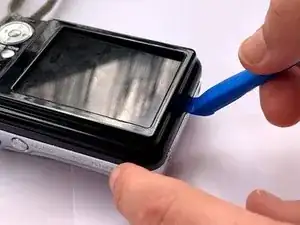

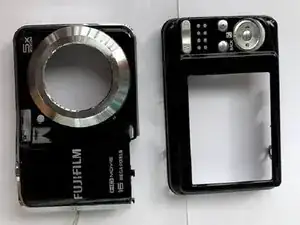

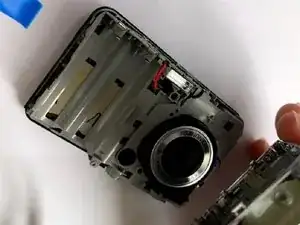

Используйте пластиковую лопатку, чтобы отделить две части корпуса камеры.
Шаг 3

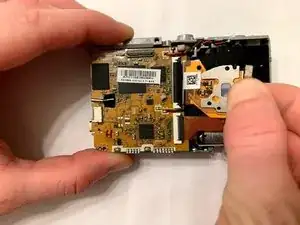

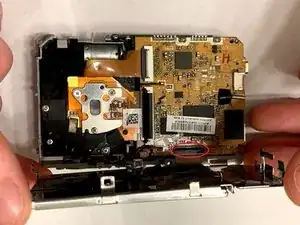

Отсоедините ленточный кабель от боковой части платы логики.
Шаг 4

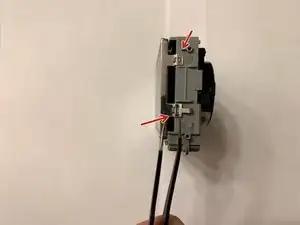

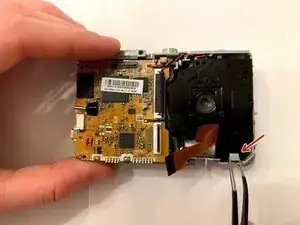

Снимите четыре металлических фиксатора вокруг камеры, пока не почувствуете, что металлическая скоба, удерживающая экран, отсоединилась.
Шаг 5
Аккуратно отогните экран, приподнимите узкую чёрную защёлку, фиксирующую ленточный кабель, и отсоедините ленточный кабель от платы логики.
Шаг 6
Удалите три винта, удерживающих сенсор.
Шаг 7

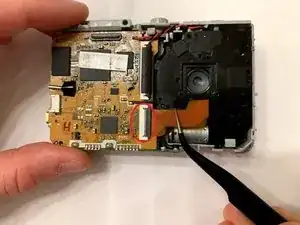

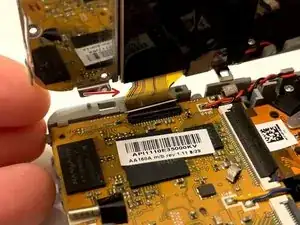

Аккуратно снимите чёрную резиновую ленту, закрывающую разъём ленточного кабеля сенсора на плате логики, приподнимите узкую чёрную защёлку, фиксирующую кабель, и отсоедините ленточный кабель сенсора от платы логики.
Шаг 8

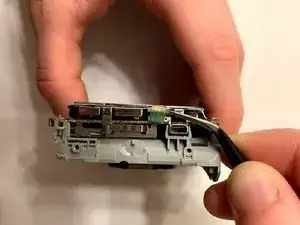

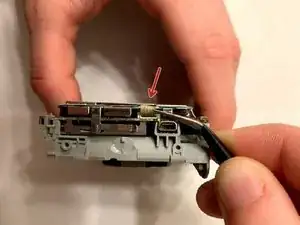

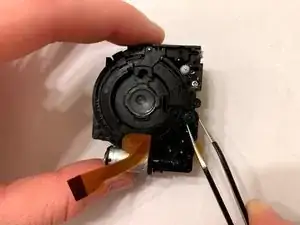

Приподнимите узкую чёрную защёлку, фиксирующую ленточный кабель корпуса объектива, и отсоедините кабель корпуса объектива.
Шаг 9

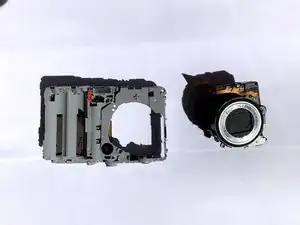

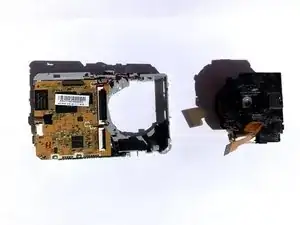

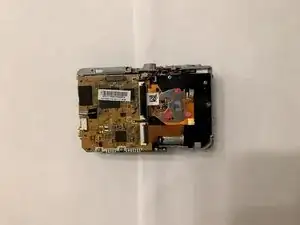

Снимите корпус объектива, переместив серую защёлку, удерживающую узел.
Шаг 10

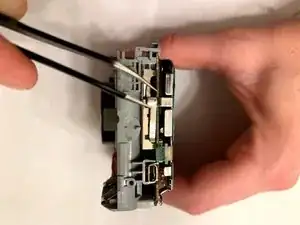

Удалите три винта, удерживающих крышку корпуса объектива.
Аккуратно снимите верхнюю крышку корпуса объектива.
Шаг 11
Проверьте все шестерёнки и убедитесь в их правильной работе.
При необходимости замените шестерёнки.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
