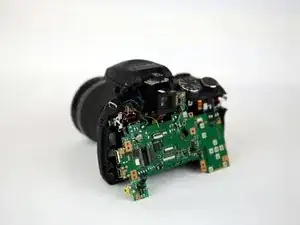

Замена объектива Fujifilm FinePix HS30EXR

Переверните камеру крышкой вниз.

Отверткой Phillips №00 удалите все четыре винта.

Переверните камеру так, чтобы она лежала на правом боку.

Отверткой Phillips №00 удалите все четыре винта.

Переверните камеру так, чтобы она лежала на левом боку.

Отодвиньте или снимите крышку, скрывающую порты камеры.

Отверткой Phillips №00 удалите все винты.

Переверните камеру так, чтобы она лежала вверх дном.

Пластиковой лопаткой аккуратно отожмите выделенный металлический элемент корпуса камеры.

Отверткой Phillips №00 удалите все четыре винта.

Поднимите ЖК-экран и отведите его в сторону.

Отверткой Phillips №00 удалите винты.

Пластиковой лопаткой отожмите рамку.

Если рамка не выходит легко после нескольких попыток, убедитесь, что все винты удалены.

Медленно и осторожно отведите рамку, чтобы лучше видеть внутренности.

Отклейте (или снимите) черную ленту, чтобы открыть большую часть внутренностей камеры.

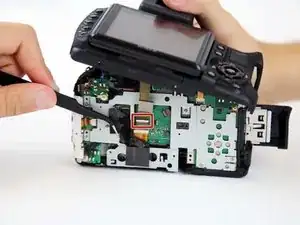

Поднимите белый переключатель в выделенном отсеке — это должно разблокировать ленточный кабель в его разъеме.

Чтобы проверить, сработало ли это, аккуратно потяните ленточный кабель из разъема. Он должен выходить без усилий.

Отключите ленточный кабель.

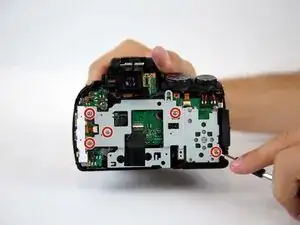

Отверткой Phillips №00 удалите все пять винтов.

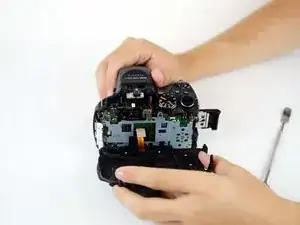

Снимите металлический корпус.

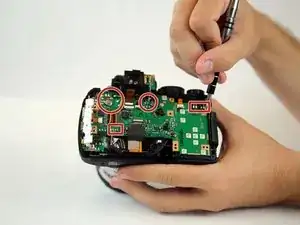

Отверткой Phillips №00 удалите все винты.

Убедитесь, что четыре ленточных кабеля отключены от материнской платы.

Учтите, один находится под черной лентой.

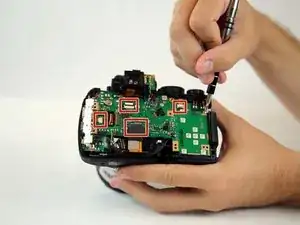

Начните выпаивать все четыре выделенные участка.

Снимите материнскую плату.

После извлечения материнской платы отвинтите все выделенные винты отверткой.

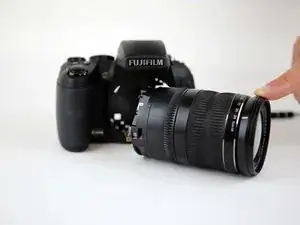

Снимите объектив, когда он будет отвинчен.

Отсоедините текущий объектив и замените его новым объективом.
