Замена объектива Fujifilm Finepix F10 6.3 MP

Камеры

Объектив — это часть камеры, которая позволяет делать снимки, увеличивать масштаб и выполнять многие другие основные функции устройства. Объектив или механизмы в объективе могут быть повреждены, что приведет к неправильной работе камеры. В этом руководстве объясняется, как установить новый объектив.

Шаг 1

Снимите винты с нижней части камеры с помощью трёхканальной отвертки.

Три винта с трёхканальной головкой длиной 5.4 мм.

Шаг 2

Снимите винты со стороны зарядного устройства камеры с помощью отвертки Phillips #00.

Два винта Phillips #00 длиной 3.3 мм.

Шаг 3

Снимите винты со стороны ремешка для запястья камеры с помощью отвертки Phillips #00.

Два винта Phillips #00 длиной 3.3 мм.

Шаг 4

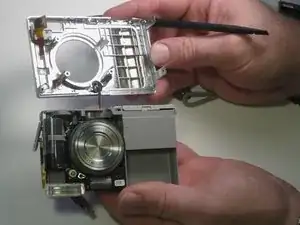

Разделите переднюю и заднюю оболочки с помощью лопатки.

Осторожно расстяните две оболочки.

Оттяните заднюю оболочку от камеры.

Шаг 5

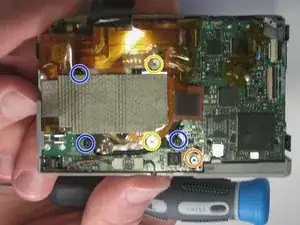

Снимите винты с материнской платы с помощью отвертки Phillips #00.

Два винта Phillips с широкой головкой длиной 2.5 мм.

Один винт Phillips #00 длиной 3.3 мм.

Три черных винта Phillips #00 длиной 2.5 мм.

Шаг 6

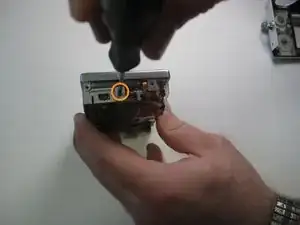

Поверните переднюю крышку по часовой стрелке и снимите один винт сбоку с помощью отвертки Phillips #00.

Снимите винт Phillips #00 длиной 3.3 мм со стороны переднего экрана.

Шаг 7

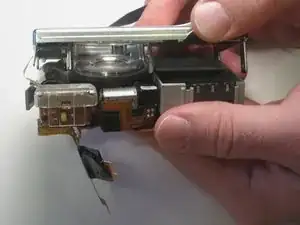

Убедительно возьмите за материнскую плату и переднюю крышку. Медленно оттяните переднюю крышку от материнской платы.

Не пугайтесь, если потребуется значительное давление для разделения деталей.

Шаг 8

Замена объектива Fujifilm Finepix F10 6.3 MPЗамена объектива Fujifilm Finepix F10 6.3 MPПеревод руководства с ifixit.com
