Замена ЖК‑экрана Fujifilm Finepix F10 6.3 MP
Инструкция по выводу множества винтов, расположенных внутри, на металлической крышке, и установке ЖК‑экрана.
Шаг 1
Удалите винты с нижней части камеры при помощи трёхлопастной отвёртки.
Три трёхлопастных винта длиной 5,4 мм.
Шаг 2

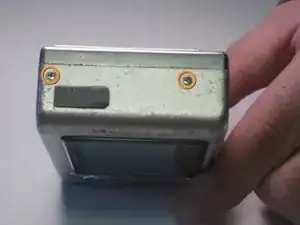

Удалите винты со стороны разъёма зарядного устройства с помощью крестовой отвёртки Phillips #00.
Два крестовых винта Phillips #00 длиной 3,3 мм.
Шаг 3

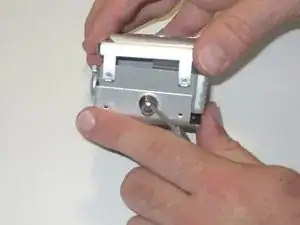

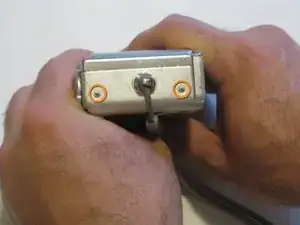

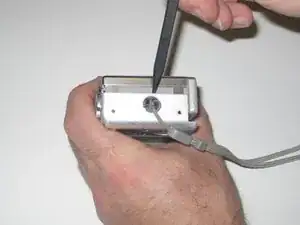

Удалите винты со стороны ремешка камеры с помощью крестовой отвёртки Phillips #00.
Два крестовых винта Phillips #00 длиной 3,3 мм.
Шаг 4

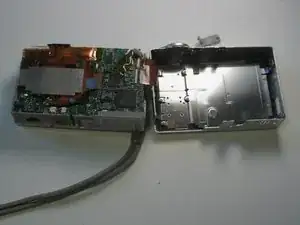

Разъедините переднюю и заднюю части корпуса с помощью лопатки.
Осторожно раздвиньте две части корпуса.

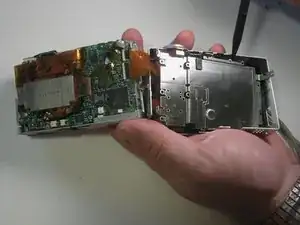

Оттяните заднюю часть корпуса от камеры.
Шаг 5

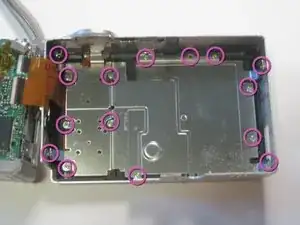

Удалите винты с крышки корпуса, закрывающей ЖК‑экран, с помощью крестовой отвёртки Phillips #00.
Удалите пятнадцать крестовых винтов Phillips #00 длиной 2,9 мм.
Шаг 6

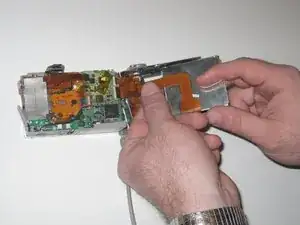

Выдвиньте корпус с помощью лопатки.
Шаг 7

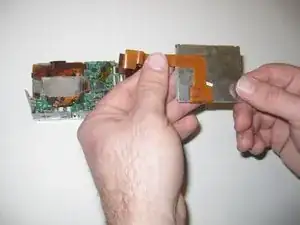

Аккуратно отсоедините шлейф данных ЖК‑экрана, схватив тот конец, который подключён к плате, и вытащив его.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
