Замена сенсора Fujifilm FinePix AX665
Сенсор камеры обнаруживает и передает информацию, используемую для создания изображения. Если сенсор поврежден, камера не может правильно сделать снимок. Если ваши фотографии выходят темными или размытыми и т.д., возможно, вам нужно заменить сенсор. Следуйте шагам в этом руководстве, чтобы безопасно заменить сенсор.
Камера будет полностью открыта в ходе этой замены. Убедитесь, что вы внимательно смотрите на фотографии, чтобы понять, с какими частями вы работаете, чтобы не снять что-то ненужное.
Шаг 1

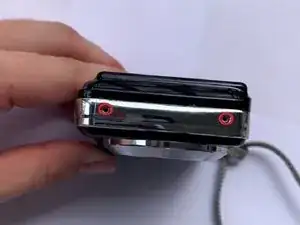

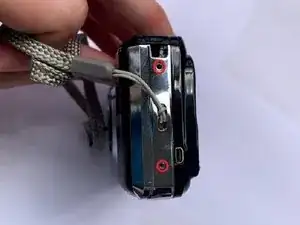

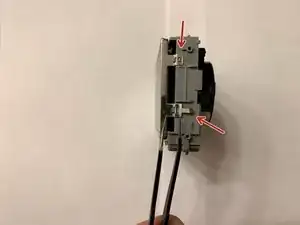

Используйте отвертку Phillips #00, чтобы удалить все шесть винтов вокруг камеры, которые держат корпус.
Шаг 2

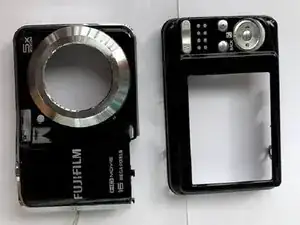

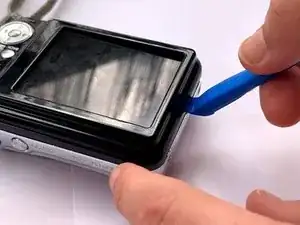

Используйте пластиковый медиатор, чтобы разделить каждую сторону корпуса камеры.
Шаг 3

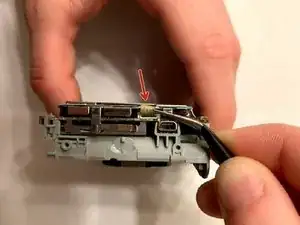

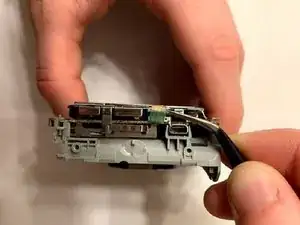

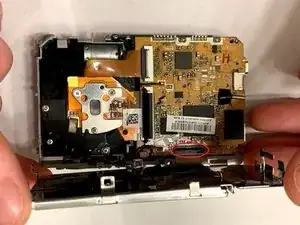

Удалите ленту кабеля с боковой стороны печатной платы.
Шаг 4

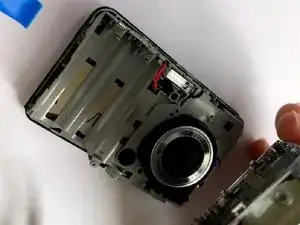

Удалите четыре металлические зажимы вокруг камеры, пока не сможете почувствовать, как металлическая скоба, держащая экран, отсоединяется.
Шаг 5

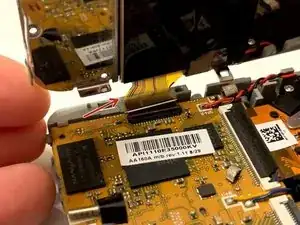

Осторожно переверните экран и удалите кабель ленты, соединяющий его с печатной платой.
Шаг 6

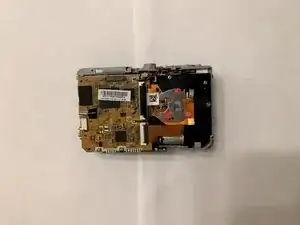

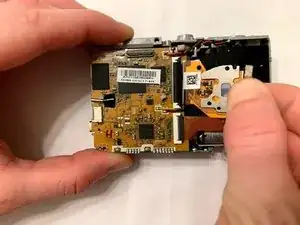

Удалите три винта, удерживающие сенсор.
Шаг 7

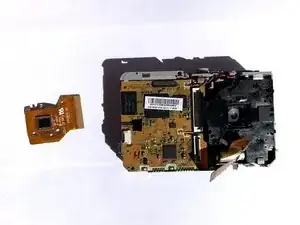

Удалите ленту кабеля сенсора с печатной платы.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
