Замена кнопки спуска затвора в цифровом фотоаппарате Olympus TG-3
Для выполнения этого руководства вам придется работать с острыми металлическими предметами. Действуйте осторожно. Чтобы не потерять винты, зафиксируйте их малярной лентой. Убедитесь, что ваши руки чистые и сухие перед контактом с внутренними частями камеры.
Шаг 1
Найдите сторону камеры со смычком для ремешка и с помощью отвертки PH000 отвинтите два винта 5,3 мм, удерживающие ремешок.
Шаг 2
Найдите сторону камеры с разъемом HDMI. С помощью отвертки PH000 отвинтите винт 5,4 мм, расположенный внизу слева под разъемом.
Шаг 3
С помощью отвертки PH000 отвинтите винт 3,8 мм, расположенный внутри разъема HDMI.
Шаг 4
Найдите нижнюю часть камеры. С помощью отвертки PH000 отвинтите два винта 4 мм, расположенные ближе к середине (рядом с отсеком батареи).
Шаг 5
Теперь вы должны легко снять переднюю крышку вручную.
Шаг 6

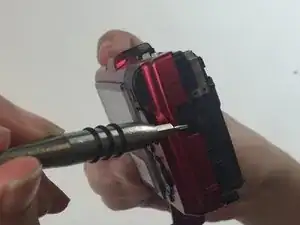

С помощью отвертки PH000 отвинтите два винта 4 мм, расположенные на левой стороне камеры под держателем ремешка.
Шаг 7
С помощью отвертки PH000 отвинтите винт 3 мм, находящийся внизу отсека батареи.
Шаг 8

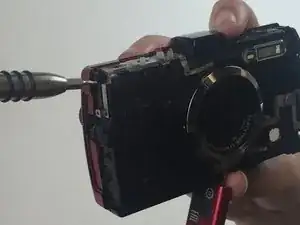

Держите устройство так, как показано на фотографии. С помощью отвертки PH000 отвинтите винт 9 мм, расположенный в верхнем левом углу камеры.
Шаг 9

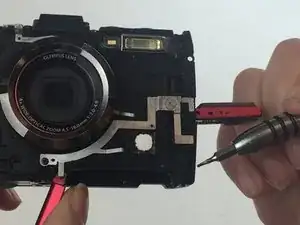

С помощью отвертки PH000 отвинтите винт 7 мм, который находится ближе к нижней левой стороне камеры.
Шаг 10

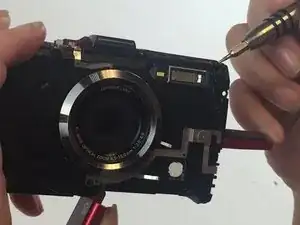

С помощью отвертки PH000 отвинтите винт 6 мм на верхней правой стороне камеры, над вспышкой.
Шаг 11

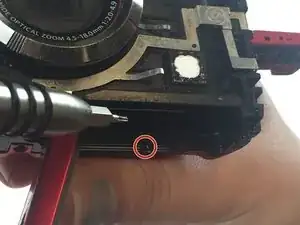

С помощью отвертки PH000 отвинтите винт 1,2 мм, расположенный в нижней правой части устройства, ближе к углу.
Шаг 12

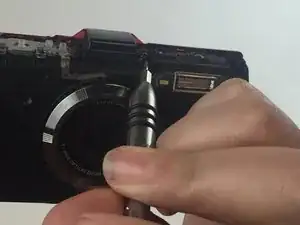

С помощью отвертки PH0000 отвинтите винт 7 мм, расположенный на верхней стороне камеры, где находятся кнопки затвора и зума. Винт расположен ближе к середине этой части.
Шаг 13

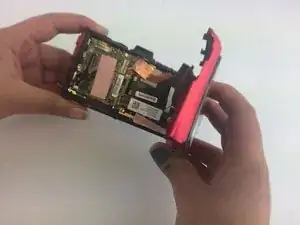

Снимите заднюю крышку вручную.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
