Замена материнской платы Zeal Optics iON
Это руководство является предварительным для удаления любых компонентов, прикрепленных к материнской плате.
Шаг 1

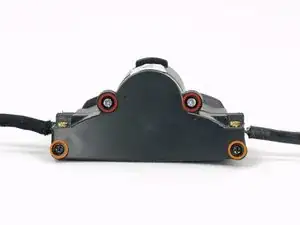

Удалите следующие четыре винта, закрепляющих заднюю крышку корпуса камеры:
два серебряных винта длиной 8.5 мм,
два черных винта длиной 8.8 мм.
Шаг 2
Снимите белую наклейку с нижней части корпуса камеры.
Шаг 3

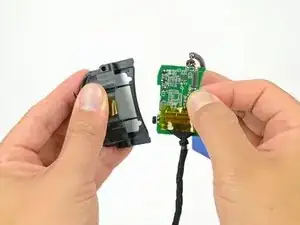

Поднимите заднюю крышку корпуса камеры и снимите ее.
Шаг 4

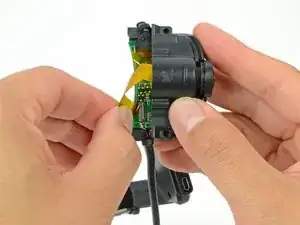

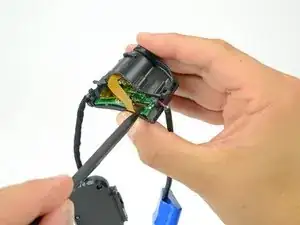

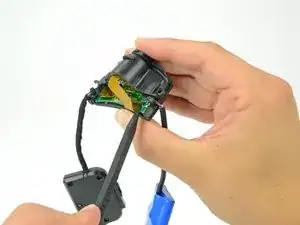

Используйте конец лопатки, чтобы приподнять зажимную планку разъема ZIF кабеля сенсора камеры на материнской плате.
Убедитесь, что вы приподнимаете зажим, а не сам разъем.
Шаг 5

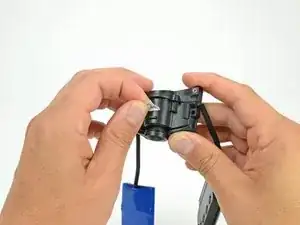

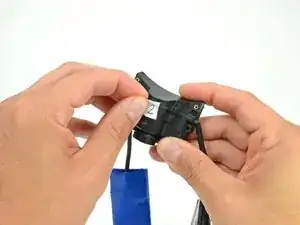

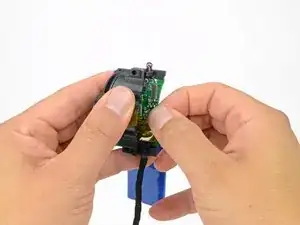

Вытяните ленту кабеля сенсора камеры прямо из разъема на материнской плате.
Шаг 6

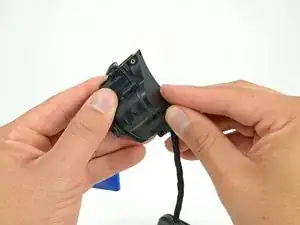

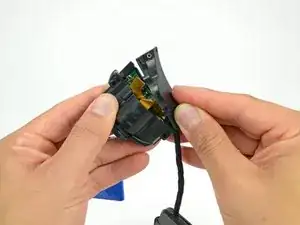

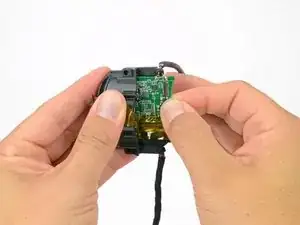

Возьмитесь за край материнской платы и осторожно вытяните ее из корпуса камеры.
Может быть некоторый сопротивление из-за поролоновой прокладки вдоль дна корпуса камеры.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
