Замена подсветки ЖК-экрана Zeal Optics iON

На следующих шагах вы освободите защёлки, удерживающие линзу на месте. Не пытайтесь полностью вынуть линзу, пока все защёлки не будут освобождены.

Держите iON в руках, поместив большие пальцы на защёлки рядом с серединой линзы.

Разведите резиновый корпус, чтобы освободить первые две защёлки.

Схватите внутренняя часть пластикового носового упора большим и указательным пальцами.

Поверните носовой упор вверх, пока не почувствуете, что он освободился от линзы.

Поверните устройство на 180 градусов.

Возьмитесь за верхнюю часть оправы очков, в которой закреплён модуль камеры.

Выверните оправу наружу, пока не почувствуете, что внутренние защёлки освободились.

Плотно удерживая очки ладонью одной руки, схватите верхний правый угол оправы и отведите его от линзы.

Линза теперь должна быть едва прикреплена к оправе. Если она всё ещё плотно прикреплена, повторите необходимые шаги, чтобы освободить защёлки.

Держа очки в одной руке, другой схватите линзу за противоположные концы и выверните её из корпуса, отводя от оставшихся защёлок.

Удалите четыре винта Phillips 7,1 мм, крепящие корпус камеры к оправе очков.

Отогните резиновую крышку батарейного отсека с внутренней левой стороны оправы.

Плотно удерживая крышку батарейного отсека, потяните нижнюю часть крышки крепления ремня вверх и снимите её с оправы

Когда нижняя часть освободится, продолжайте тянуть, чтобы освободить верхнюю часть крышки крепления ремня от оправы.

Выньте батарею из её гнезда в оправе.

Батарея подключена ко всему модулю камеры и не может быть полностью снята отдельно.

Отогните резиновую крышку клавиатуры с внутренней правой стороны оправы.

Плотно удерживая крышку клавиатуры, потяните верхнюю часть крышки крепления ремня вверх и снимите её с оправы

Когда нижняя часть освободится, продолжайте тянуть, чтобы освободить нижнюю часть крышки крепления ремня от оправы.

Удерживая крышку крепления ремня от оправы, снимите клавиатуру.

Схватите корпус видоискателя и извлеките его из гнезда.

Как и батарея, корпус видоискателя соединён с остальным модулем камеры и не может быть снят отдельно.

Поместите одну руку ближе к центру оправы, большой палец рядом с модулем камеры.

Другой рукой возьмитесь за корпус камеры и потяните его вверх и наружу из оправы.

Снимите узел видоискателя, протянув его через отверстие в верхней части оправы.

Аналогично описанному выше, извлеките батарею из оправы.

Снимите два винта Phillips 7,5 мм на передней части корпуса видоискателя.

Переверните корпус видоискателя на 180 градусов.

Удалите четыре винта Phillips 7,1 мм с задней части корпуса видоискателя.

Разведите две половины корпуса видоискателя в стороны.

Используйте кончик лопатки, чтобы отогнуть фиксирующий язычок на ZIF-разъёме ленточного кабеля ЖК-экрана.

Обязательно подденьте шарнирный язычок, не сам разъём.

Используйте наконечник лопатки, чтобы отжать фиксирующий зажим на ZIF-разъеме ленточного кабеля подсветки видоискателя.

Пальцами или пинцетом аккуратно извлеките ленточный кабель подсветки из его разъема на плате кнопок.

Пальцами или пинцетом извлеките ленточный кабель ЖК-экрана из его разъема на плате кнопок.

Снимите узел линзы видоискателя с корпуса видоискателя.

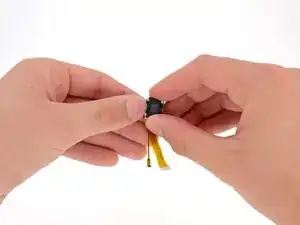

Используйте большие пальцы, чтобы приподнять защелки, удерживающие линзу видоискателя на сборке ЖК-экрана.

Снимите линзу видоискателя с ЖК-экрана видоискателя.

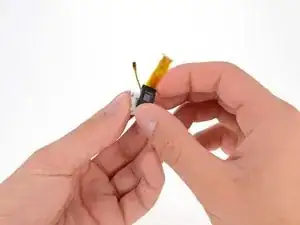

Используйте большой палец, чтобы отодвинуть язычок кронштейна ЖК-экрана от ЖК-экрана.

Снимите кронштейн ЖК-экрана с ЖК-экрана и подсветки.

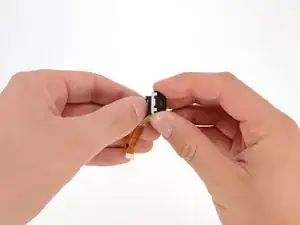

Большими пальцами оттяните четыре белых язычка на подсветке от панели ЖК-экрана.

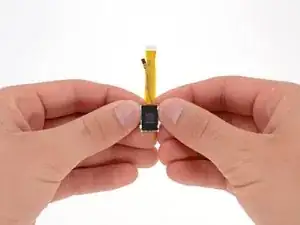

Снимите ЖК-экран с подсветки.

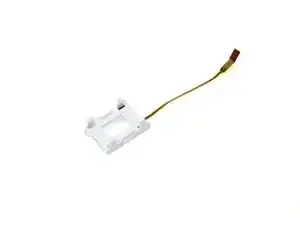

Остаётся только подсветка ЖК-экрана.
