Замена ЖК-экрана Canon Powershot A70

Откройте отсек для батарей и выньте батареи.

Удалите два винта, расположенных глубоко в отсеке для батарей, с помощью отвертки Phillips #00.

Откройте отсек CF и снимите верхний винт отверткой Phillips #00.

Панель, удерживающая кнопку затвора и зум, отсоединится.

Будьте осторожны! Две тонкие проволочки соединяют динамик с корпусом камеры. Они очень хрупкие, поэтому действуйте осторожно. Не удаляйте.

Отверткой Phillips #00 отвинтите три маленьких винта на нижней части камеры.

Снимите ремешок для запястья.

Удалите винт в отсеке CF отверткой Phillips #00.

Откройте резиновую заглушку отсека Digital AV Out.

Подденьте батарею инструментом для вскрытия.

Осторожно выньте батарею двумя пальцами.

Удалите два теперь видимых винта отверткой Phillips #00.

Начиная с нижней части, аккуратно оттяните корпус.

Кожух теперь будет поворачиваться в верхней части.

Три защелки удерживают задний кожух на корпусе.

Возможно, потребуется приложить усилие. При отсоединении задняя панель издаст щелкающий звук.

Внутренняя часть камеры должна выглядеть так.

Удалите два винта в верхней части отсека для батарей отверткой Phillips #00.

Большим пальцем правой руки оттяните защелку, одновременно тянув переднюю панель камеры левой рукой от корпуса.

После снятия передней и задней панелей найдите видоискатель непосредственно над объективом на верхней части камеры.

Видоискатель удерживается тремя винтами: двумя сверху и одним со стороны объектива.

Сначала удалите винт в изогнутом углу видоискателя отверткой Phillips #00.

Удалите второй винт прямо напротив изогнутого угла.

Он может быть скрыт под оранжевой платой — используйте отвертку Phillips #00.

Удалите завершающий винт прямо под левой стороной видоискателя (со стороны объектива) отверткой Phillips #00.

После удаления трех винтов единственной оставшейся деталью, удерживающей видоискатель, является маленький пластиковый штифт.

Снимите видоискатель, резко потянув его прямо вверх.

Удалите два явно видимых винта с диска управления отверткой Phillips #00.

Снимите диск — он должен легко сняться.

Пинцетом аккуратно отсоедините две тонкие проволочки от зелёного разъема.

Аккуратно замените поврежденную панель динамика/затвора на новую.

Снятая панель должна выглядеть так.

Отверткой Phillips #00 удалите видимый винт, крепящий гибкую сборку к задней части камеры.

Начиная с нижнего левого угла (под экраном), приподнимите гибкую сборку от шасси камеры.

Освободите маленькую металлическую защелку, которая крепит гибкую сборку к верхнему правому углу камеры, пальцем.

Защелка очень маленькая и может быть плохо видна.

Отключите черный разъем, подняв его вверх.

Возможность повреждения устройства: вы можете повредить гибкую сборку, если снимете её силой, не отключив разъем.

Осторожно потяните оставшуюся часть гибкой сборки от корпуса камеры, пока не дойдёте до последнего разъема.

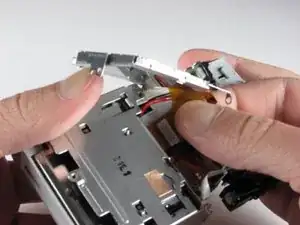

Держите гибкую сборку аккуратно, но уверенно, и вытягивайте её из разъема двумя пальцами.

Обязательно тяните строго вверх, не под углом.

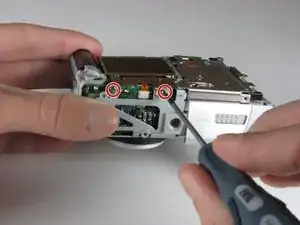

Удалите два винта на нижней части камеры крестовой отверткой Phillips #00.

Удалите последний винт, расположенный на верхней части камеры, крестовой отверткой Phillips #00.

Экран больше не должен быть прикручен к корпусу.

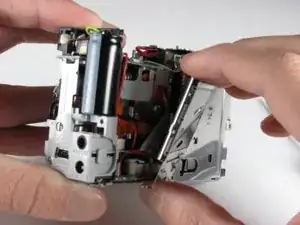

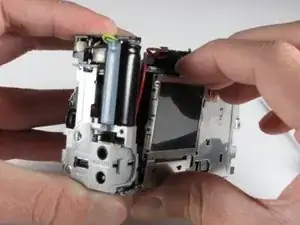

Аккуратно нажмите экран вниз, затем отведите его от корпуса камеры.

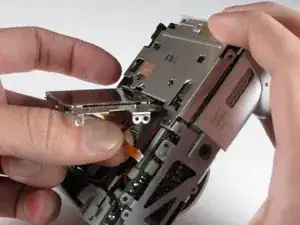

Он откинется в сторону, поскольку всё ещё подключён к камере.

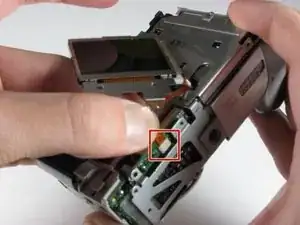

Отключите тонкий оранжевый гибкий кабель (расположен ближе к нижней части камеры), аккуратно потянув его из белого разъёма.

Наконец, повторите предыдущий шаг для широкого оранжевого шлейфа, расположенного на боковой стороне экрана.

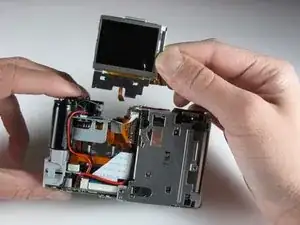

Вы успешно сняли ЖК-экран. Камера готова к установке заменяющего экрана.
