Замена блока объектива Olympus Tough TG-1
В этом руководстве показано, как заменить узел объектива на камере Olympus Tough TG-1. Если объектив вашей камеры повреждён или работает некорректно, пошаговое руководство проведёт вас через процесс безопасного снятия и замены узла объектива.
Известная своей прочной, водонепроницаемой конструкцией, TG-1 создана для работы в тяжёлых условиях — но даже самые стойкие камеры требуют ремонт. Если объектив вашей камеры заклинил, поцарапан или смещён, замена блока объектива может устранить эти проблемы и восстановить нормальную работу объектива.
Перед началом убедитесь, что вы извлекли аккумулятор из камеры и отключили её от зарядного устройства.
Шаг 1
На верхней части камеры нет винтов. С верхней части камеры ничего снимать не нужно.
Шаг 2
Снимите два винта 5 мм на стороне камеры с заглушкой.
Откройте дверцу отсека и извлеките оба винта 6 мм внутри дверцы отсека. Это позволит снять бежевую деталь, удерживаемую этими винтами.
Шаг 3
Поверните камеру так, чтобы вы смотрели на её нижнюю часть.
Снимите два винта 4 мм с нижней стороны камеры.
Винты различаются. Задний винт имеет гладкий незакрученный стержень для позиционирования внешней оболочки при заворачивании во внутреннюю рамку.
Шаг 4
Используйте пластиковый инструмент для вскрытия, чтобы снять оба компонента передней панели. Это включает чёрную внешнюю часть передней панели и основную серебристую панель.
После удаления всех винтов и панелей вы можете установить заднюю крышку, чтобы снова сделать камеру влагозащитной.
Шаг 5
С помощью пластиковых инструментов аккуратно разомкните корпус.
Не рвите белую плёночную шлейфовую дорожку.
Шаг 6
Отверткой отвинтите десять крепёжных винтов 3 мм.
С помощью пластикового инструмента для вскрытия откройте защитную крышку так, чтобы экран оказался открыт.
Шаг 7
Аккуратно отщёлкните экран от его шлейфа.
Шаг 8

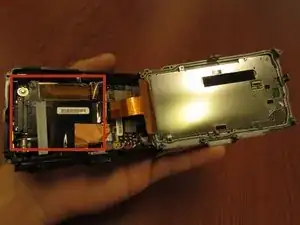

Найдите блок объектива, присоединённый к плате.
Шаг 9

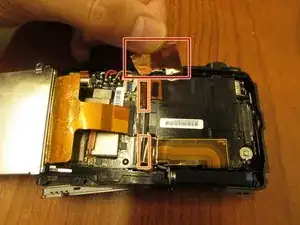

Отогните медную ленту с фольгой от блока объектива.
Отсоедините блок, отщёлкнув шлейфы, подключенные к плате.

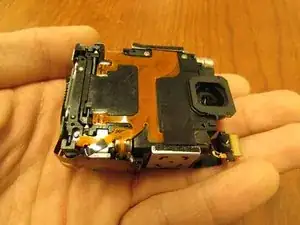

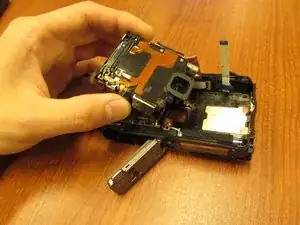

Поднимите блок и извлеките его из камеры.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Передайте электронные отходы в пункт переработки, сертифицированный по стандартам R2 или e-Stewards.
