Замена передней панели PowerShot G7 X Mark II

Используя Phillips #000, выверните четыре 4-мм винта с крышки панели NFC на дне камеры.

Используя Phillips #000, выверните пять винтов из-под ЖК-экрана:

Три 2,4-мм винта

Два 3-мм винта

Используя Phillips #000, выверните два 3-мм винта слева на камере.

Используя Phillips #000, выверните один 3-мм и один 4-мм винт на правой боковой поверхности камеры, а также один винт под крышкой USB/HDMI.

Осторожно снимите заднюю крышку камеры вручную. Нажмите на коричневый привод в разъёме FFC, чтобы освободить гибкую печатную плату (FPC — коричневый шлейф, подключённый к задней крышке), и выньте шлейф из разъёма.

Если шлейф не выходит легко, он ещё не освобождён. Не прикладывайте усилие. Не используйте лопатку, так как можно сломать разъём. Повреждённый разъём невозможно отремонтировать и его необходимо заменить квалифицированному специалисту.

Используя Phillips #000, выверните два 3-мм винта всплывающей вспышки.

Используя Phillips #000, выверните два 2-мм винта, крепящих панель кнопок к корпусу камеры.

Используя Phillips #000, выверните один 3-мм винт из-под колеса выбора режимов.

Откройте отсек батареи и извлеките батарею, откинув маленький фиксатор.

Используя Phillips #000, выверните один 6-мм винт на дне отсека батареи.

Отсоедините сборку кнопок верхней крышки от корпуса камеры, отжав защёлки по её основанию.

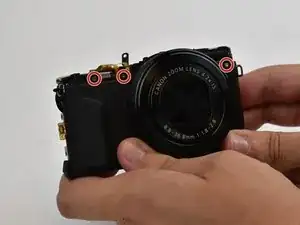

Используя Phillips #000, выверните два 3-мм винта слева и один 5-мм винт справа с передней панели.

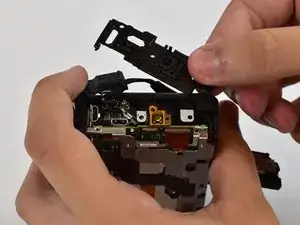

Снимите панель USB/HDMI с правой стороны камеры.

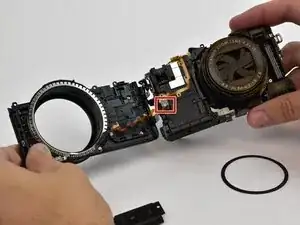

Отделите переднюю крышку и сборку кольца фокусировки от передней части камеры. Используйте пластиковую лопатку, чтобы отсоединить ZIF-разъём, удерживающий ленточный шлейф, подключённый к узлу фокусировки.
