PowerShot G7 X Mark II Замена верхней панели с кнопками
Это руководство покажет, как заменить всю верхнюю крышку и блок кнопок на верхней части камеры. Руководство полезно, если кнопки были повреждены.
Шаг 1

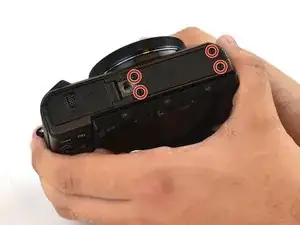

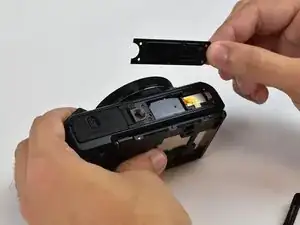

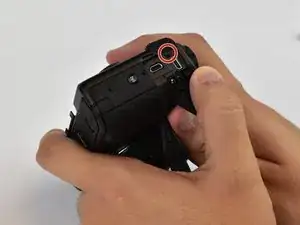

Используйте отвертку Phillips #000, чтобы извлечь четыре винта 4 мм с крышки NFC-панели на дне камеры.
Шаг 2

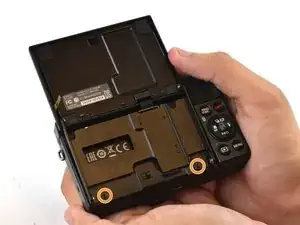

Используйте отвертку Phillips #000, чтобы вынуть пять винтов под ЖК-экраном:
Три винта 2.4 мм
Два винта 3 мм
Шаг 3

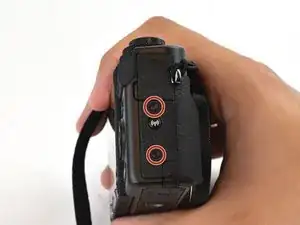

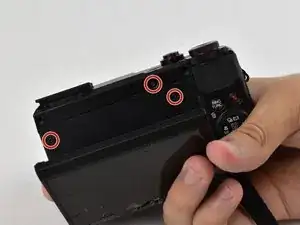

Используйте отвертку Phillips #000, чтобы вынуть два винта 3 мм слева на корпусе камеры.
Шаг 4

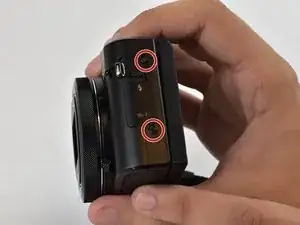

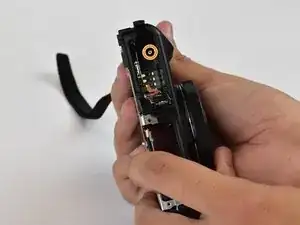

Используйте отвертку Phillips #000, чтобы вынуть один винт 3 мм и один винт 4 мм на поверхности правой стороны камеры, а также один под крышкой USB/HDMI.
Шаг 5

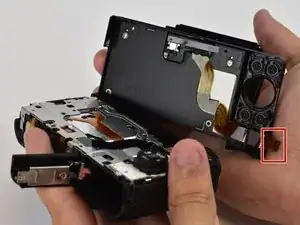

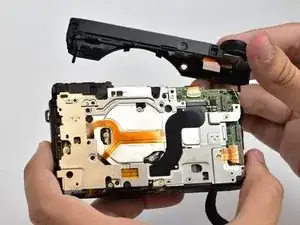

Аккуратно снимите заднюю крышку камеры вручную. Нажмите коричневый фиксатор в разъеме FFC, чтобы освободить гибкий печатный кабель (коричневый кабель, прикреплённый к задней крышке), и выньте кабель из разъёма.
Если кабель не выходит легко, вы ещё не освободили его. Не применяйте силу. Не используйте лопатку — она сломает разъём. Сломанный разъём нельзя починить и его должен заменить квалифицированный техник.
Шаг 6

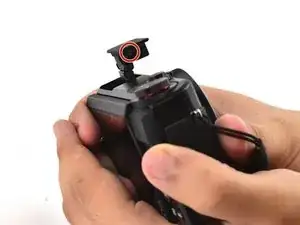

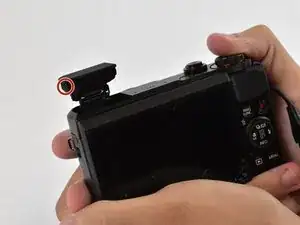

Используйте отвертку Phillips #000, чтобы вынуть два винта 3 мм в блоке выдвижной вспышки.
Шаг 7

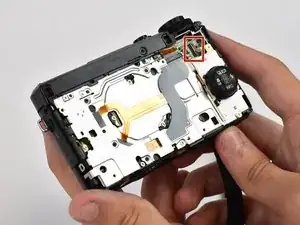

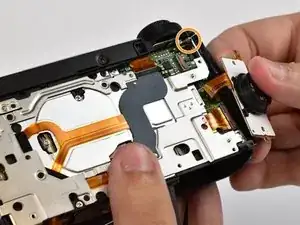

Используйте отвертку Phillips #000, чтобы вынуть два винта 2 мм, крепящие панель кнопок к корпусу камеры.
Используйте отвертку Phillips #000, чтобы вынуть винт 3 мм под диском режимов.
Шаг 8

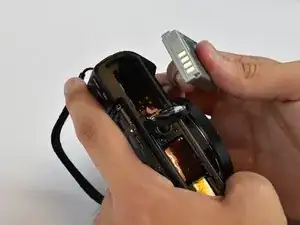

Откройте отсек аккумулятора и выньте аккумулятор, отжав небольшой фиксатор, удерживающий его.
Используйте отвертку Phillips #000, чтобы вынуть один винт 6 мм на дне отсека аккумулятора.
Шаг 9

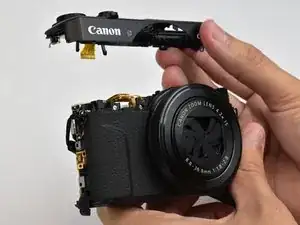

Отсоедините верхнюю сборку с кнопками от корпуса камеры, осторожно отщёлкивая защёлки по её основанию.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
