Очистка резистора выдержки в Pentax LX
Резистор выдержки — частая точка отказа в Pentax LX. Компонент представляет собой пару щуповых контактов, скользящих по углеродному (карбоновому) волокну. Значение сопротивления, создаваемое этим узлом, сообщает камере выбранную выдержку. Со временем контакты могут окисляться и/или загрязняться, что приводит к нестабильной работе при использовании ручных электронных выдержек. Очистка резистора может восстановить нормальную работу камеры.
Любая разборка корпуса LX нарушит герметичность против непогоды. Для восстановления защитных свойств следует заново установить уплотнения при окончательной сборке.
Шаг 1
Крышка завода имеет обратную резьбу.
Используйте кусок ленты, обернутый липкой стороной наружу, чтобы зацепиться за крышку завода. Поворачивайте по часовой стрелке, чтобы ослабить и снять.
Снимите четыре винта #000 2,5 мм.
Используйте гайковёрты, чтобы снять удерживающую гайку верхней крышки.
Шаг 2
Осторожно снимите резиновую накладку вокруг диска выдержек.
Снимите три винта #000 1,6 мм.
Снимите кольцо крышки.
Заметки по установке: После полного тестирования камеры используйте несколько точек контактного клея, чтобы приклеить резиновую накладку на место.
Шаг 3
Снимите один винт #00 2,5 мм.
Снимите один винт #00 X мм.
Снимите верхнюю крышку.
Шаг 4

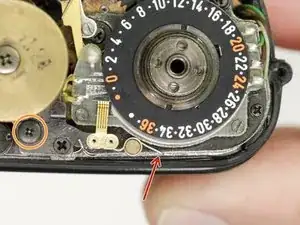

Отцепите пружину рычага.
Снимите один винт #000 X мм.
Снимите рычаг переключателя авто/ручной режим.
Этот контакт сообщает камере, в каком режиме установлен диск выдержек: авто, ручной (высокая механическая скорость), ручной (низкая электронная скорость) и «B» (линивая выдержка).
Шаг 5
Отцепите пружину рычага.
Снимите шлицевую гайку. При необходимости используйте изопропиловый спирт, чтобы размягчить фиксатор резьбы.
Снимите все компоненты узла переключателя времени.
Шаг 6

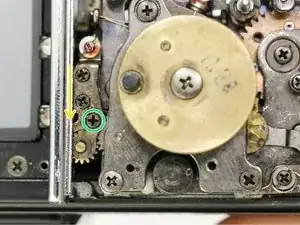

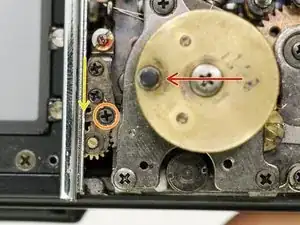

Поверните селектор выдержки в положение «Auto».
Поверните винт стопора рычага по часовой стрелке, чтобы ослабить. Не выкручивайте полностью.
Винт стопора рычага имеет обратную резьбу.
Толкните стопорный рычаг в сторону шестерни указателя стрелки.
Поверните винт стопора рычага против часовой стрелки, чтобы затянуть.
Фиксация указателя сохраняет его в правильном положении после снятия узла диска выдержек.
Шаг 7

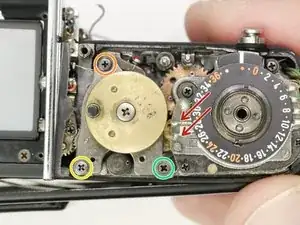

Разпаяйте два жёлтых провода.
Снимите один винт #00 4,0 мм.
Снимите один винт #00 2,2 мм.
Снимите один винт #00 2,5 мм.
Снимите кулачок высокой скорости.
Заметка по установке: Перед установкой установите диск в положение «Auto». После установки разблокируйте индикатор видоискателя и проверьте, что в видоискателе отображаются правильные выдержки при повороте диска.
Шаг 8

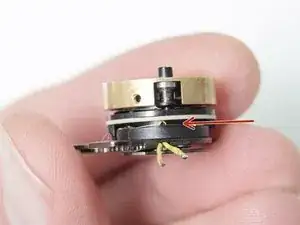

Поверните диск скоростей до тех пор, пока щуповые контакты не станут видимыми в зазоре.
Распылите безопасный для пластика очиститель контактов и прокрутите туда-обратно.
Проверьте значения резистора на низких скоростях. Они должны быть в диапазоне примерно от 9 кОм (на 1/60) до 200 кОм (на 4 с) без «мертвых» зон.

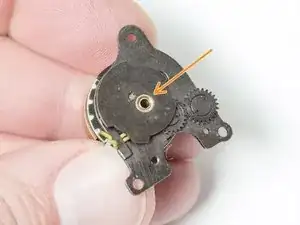

Очистите гнездо кулачка высокой скорости изопропиловым спиртом. Узкий ватный тампон или зубочистка с нитью подходят хорошо.
Смажьте гнездо кулачка высокой скорости маслом для затвора.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
