Обслуживание затвора Pentax ME Super

Обмотайте палец кусочком малярного скотча липкой стороной наружу.

Поверните крышку рычага взвода по часовой стрелке, чтобы снять её (резьба с обратным направлением).

Снимите запорное кольцо рычага взвода (также с обратной резьбой).

Снимите латунную пружинную шайбу.

Вместо гаечного ключа с штифтами можно использовать плоскогубцы с тонкими губками или бокорезы. Будьте осторожны!

Поместите инструмент в вилку шпинделя перемотки.

Выверните рычаг перемотки.

Снимите запорное кольцо с помощью ключа.

Снимите диск ISO/компенсации экспозиции.

Убедитесь, что диск ISO сцепляется с вкладкой на резисторе.

Поверните диск компенсации экспозиции на 1/4x, затем обратно на 4x, одновременно слегка нажимая вниз. Это поможет диску правильно войти в фиксатор.

Снимите два винта 3.3 мм, #00.

Снимите один винт 3.2 мм, #00.

Снимите один винт 2.6 мм, #00.

Снимите два винта 4.3 мм, #00.

Снимите верхнюю крышку. Серебристая декоративная накладка свободна и может отвалиться.

Снимите свободную шайбу.

Штифт затвора свободен. Убедитесь, что он на месте перед установкой верхней крышки.

Штифт диска режимов должен правильно сцепляться с механизмами камеры, чтобы он работал.

Установите диск режимов в положение «M». Наденьте верхнюю крышку на камеру. Переключите диск режимов в положение «B», затем обратно в «M», одновременно слегка нажимая вниз.

Диск режимов должен щёлкнуть на место и работать корректно.

Используйте ключ с штифтами или пинцет, чтобы снять винт самоспуска. Он с обратной резьбой.

Снимите рычаг самоспуска.

Снимите чёрную прокладку.

Снимите пружинную шайбу.

Снимите два винта 3.0 мм, #00.

Снимите один винт 2.1 мм, #00.

Снимите свободную пластиковую крышку контактов моторного привода.

Отпайте два жёлтых провода.

Снимите один винт 3.0 мм, #00.

Снимите один потайной винт 5.9 мм.

Снимите резистор ISO.

Отпайтe один красный провод (положительный от батареи).

Отпайтe один розовый провод.

Отпайтe один фиолетовый провод.

Отпайтe красный и синий провода (положительный от батареи). Они могут быть припаяны к одной площадке.

Отпайтe один серый провод.

Отпайтe один белый провод.

Отпайтe один коричневый провод.

Отпайтe один металлический контакт.

Отпайтe один розовый провод.

Проводка в этой области различается у ME Super разных годов выпуска. Возможно, вам потребуется задокументировать проводку для вашей камеры отдельно.

Отпайтe один зелёный провод.

Отпайтe один синий провод.

Отпайтe один красный провод.

На некоторых камерах порядок проводов может быть зелёный/красный/синий.

Нанесите изопропиловый спирт, чтобы размягчить клей кожаного покрытия.

Используйте тупой скребок, чтобы поддеть край покрытия.

Отделите кожаное покрытие и снимите его с обеих сторон передней части корпуса камеры.

Заметки по установке: Используйте контактный клей для повторной приклейки кожаного покрытия. Это должен быть самый последний этап при сборке, после тестирования камеры и подтверждения её работоспособности.

Снимите два винта 3.4 мм, #00.

Снимите фиксатор гибкой печатной платы.

Снимите прокладочные шайбы. Отметьте их расположение (слева или справа) и установите в те же позиции при обратной сборке.

Снимите четыре винта 4.0 мм, #0.

Временно установите рычаг взвода и взведите затвор.

Осторожно приподнимите передний блок от корпуса камеры. Двигайтесь медленно и следите за возможными перехватами проводов.

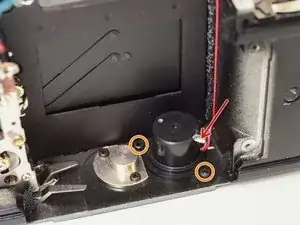

Отпаяйте один красный провод.

Снимите два винта 3,8 мм, отвертка #00.

Снимите отсек для батарейки.

Снимите один винт 6,3 мм с плоской головкой.

Снимите индикатор зажатого затвора.

Снимите один винт 5,1 мм с плоской головкой.

Снимите индикатор номера кадра.

Отстегните пружину.

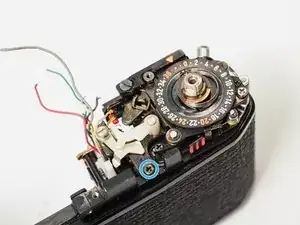

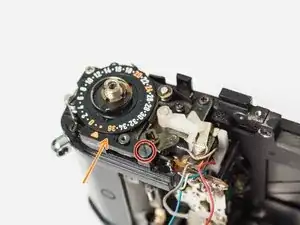

Снимите один винт 3,9 мм, отвертка #00.

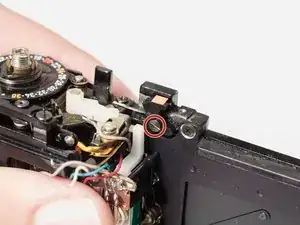

Снимите один винт 3,0 мм, отвертка #00.

Осторожно снимите узел счётчика кадров.

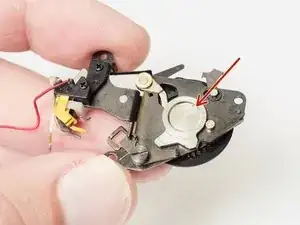

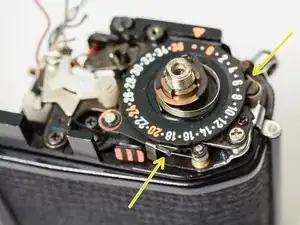

Убедитесь, что серебряный кулачок полностью вставлен и находится в правильном положении.

Вставьте эти рычаги в первую очередь. Затем аккуратно установите остальную часть узла на место.

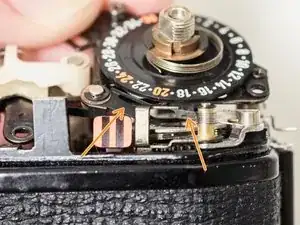

Убедитесь, что опорные пружины установлены правильно.

Снимите светонепроницаемую прокладку затвора.

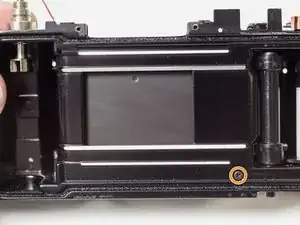

Снимите три винта 3,4 мм, отвертка #00.

Отведите правую сторону затвора вперёд, затем выньте его.

Защёлкните затвор, сдвинув рычаг внизу влево.

Нажмите спуск затвора внизу затвора, чтобы начать экспозицию.

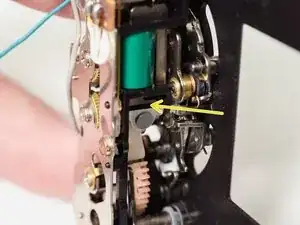

Нажмите белый пластиковый рычаг вправо, чтобы отпустить закрывающую шторку.

Удерживайте белый пластиковый рычаг вправо, чтобы привести затвор в работу на механической скорости 1/125.

Затвор должен находиться в отпущенном состоянии для разборки.

Отклейте две поролоновые световые прокладки.

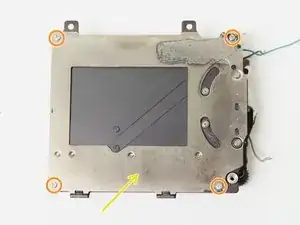

Снимите четыре винта 2,3 мм, отвертка #000.

Снимите заднюю крышку.

Снимите верхнюю прокладку.

Примечания по установке: Поролоновые световые прокладки следует заменить новыми при сборке.

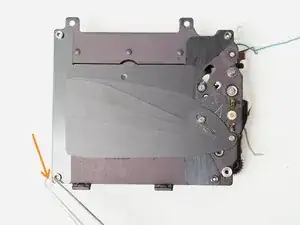

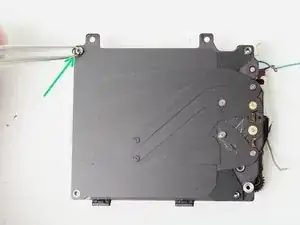

Отстегните вспомогательную пружину.

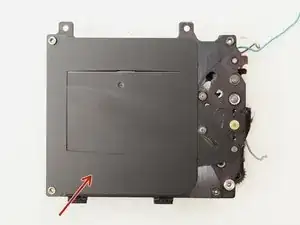

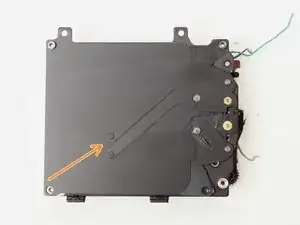

Снимите тягу закрывающей шторки.

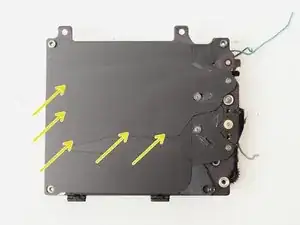

Снимите пять отдельных лезвий шторки.

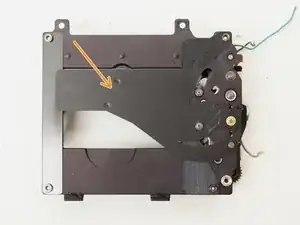

Снимите разделитель шторки.

Снимите нижнюю прокладку.

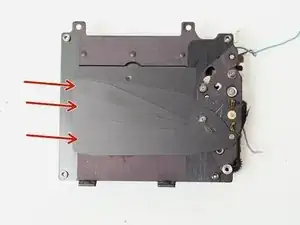

Снимите три отдельных лезвия шторки.

Снимите тягу открывающей шторки.

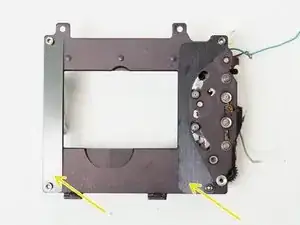

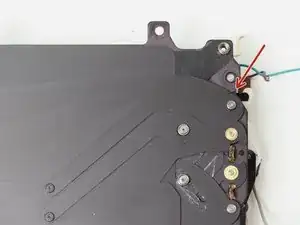

Снимите два направляющих шторки.

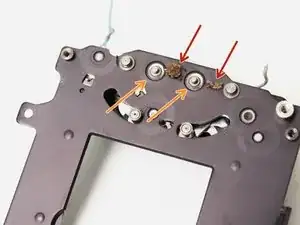

Снимите два разрушившихся резиновых буфера. Очистите прилегающую область изопропиловым спиртом.

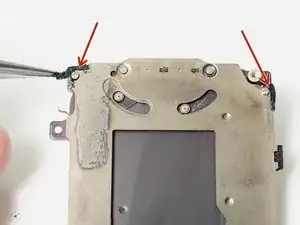

Очистите две основные точки вращения для открывающей и закрывающей шторок.

Очистите контактную поверхность электромагнита закрывающей шторки.
