Замена основной платы (PCB) Pentax ME Super

Обмотайте палец малярной лентой клейкой стороной наружу.

Поверните крышку рычага перемотки по часовой стрелке, чтобы снять (резьба обратная).

Снимите фиксирующее кольцо рычага перемотки (также с обратной резьбой).

Снимите латунную пружинную шайбу.

Вместо гаечного ключа можно использовать тонкогубцы или кусачки. Будьте осторожны!

Вставьте инструмент в вилку втулки перемотки.

Открутите рычаг перемотки.

Снимите фиксирующее кольцо с помощью гаечного ключа.

Снимите диск ISO/компенсации экспозиции.

Убедитесь, что диск ISO сцеплен с выступом на резисторе.

Поверните диск компенсации экспозиции на 1/4x, затем обратно на 4x, одновременно слегка нажимая вниз. Это поможет диску правильно встать в фиксатор.

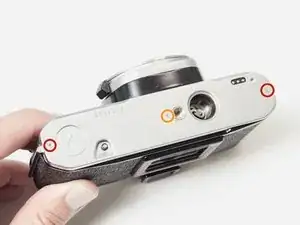

Снимите два винта 3,3 мм #00.

Снимите один винт 3,2 мм #00.

Снимите один винт 2,6 мм #00.

Снимите два винта 4,3 мм #00.

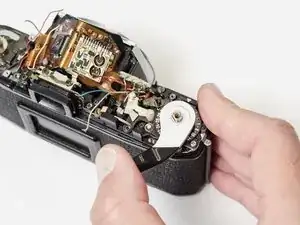

Снимите верхнюю крышку. Серебристая окантовка ослаблена и может отвалиться.

Снимите ослабленную шайбу.

Шток затвора ослаблен. Убедитесь, что он на месте перед установкой верхней крышки.

Шток диска режимов должен правильно сцепляться с механизмами камеры, чтобы диск работал.

Установите диск режимов в положение «M». Наденьте верхнюю крышку на камеру. Переместите диск режимов в «B», затем обратно в «M», одновременно слегка нажимая вниз.

Диск режимов должен защелкнуться и работать корректно.

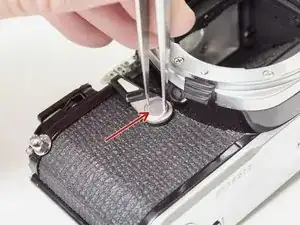

Используйте ключ или пинцет, чтобы выкрутить винт секундомера. Резьба обратная.

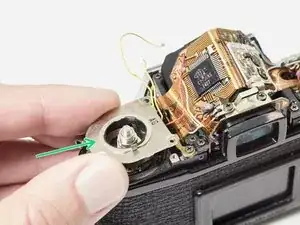

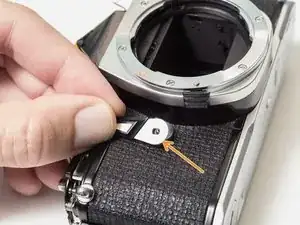

Снимите рычаг секундомера.

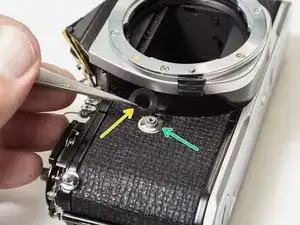

Снимите чёрную распорную втулку.

Снимите пружинную шайбу.

Снимите два винта 3,0 мм #00.

Снимите один винт 2,1 мм #00.

Снимите ослабленную пластиковую крышку контактов моторного привода.

Отпаять два жёлтых провода.

Снимите один винт 3,0 мм #00.

Снимите один винт с плоской головкой 5,9 мм.

Снимите резистор ISO.

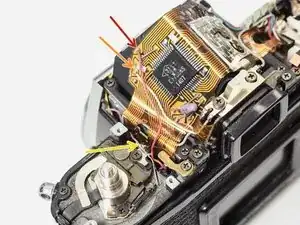

Отпаять один красный провод (плюс батареи).

Отпаять один розовый провод.

Отпаять один фиолетовый провод.

Отпаять красный и синий провода (плюс батареи). Они могут быть запаяны на одной площадке.

Отпаять один серый провод.

Отпаять один белый провод.

Отпаять один коричневый провод.

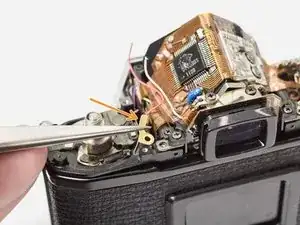

Отпаять один металлический контакт.

Отпаять один розовый провод.

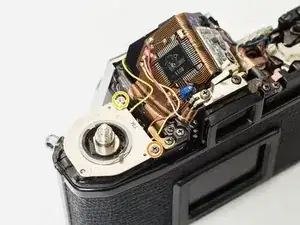

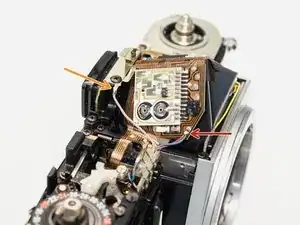

Проводка в этой области варьируется в ME Super разных годов выпуска. Возможно, потребуется задокументировать проводку для вашей конкретной камеры отдельно.

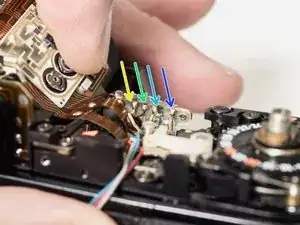

Отпаять один зелёный провод.

Отпаять один синий провод.

Отпаять один красный провод.

В некоторых камерах порядок проводки может быть зелёный/красный/синий.

Нанесите изопропиловый спирт, чтобы размягчить клей кожзаменителя.

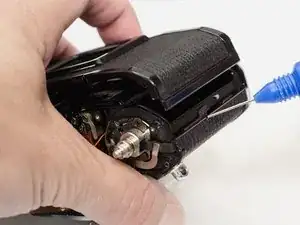

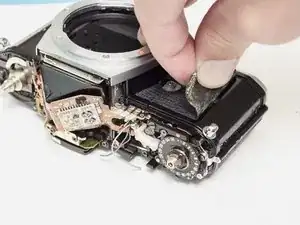

Используйте тупой скребок, чтобы приподнять край покрытия.

Отклейте кожзаменитель и снимите его с обеих сторон передней части корпуса камеры.

Примечания по установке: Приклейте кожзаменитель контактным клеем. Это должен быть последний шаг при сборке, после тестирования камеры и подтверждения её работоспособности.

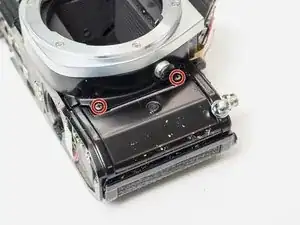

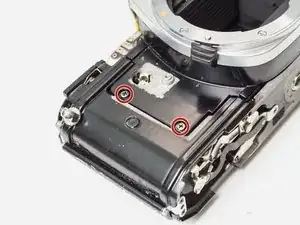

Снимите два винта 3,4 мм #00.

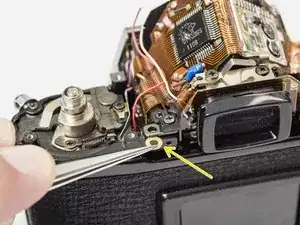

Снимите фиксатор гибкой платы.

Снимите распорные шайбы. Обратите внимание на расположение (лево или право) и установите их в те же позиции при сборке.

Снимите четыре винта 4,0 мм #0.

Временно установите рычаг перемотки и взведите затвор.

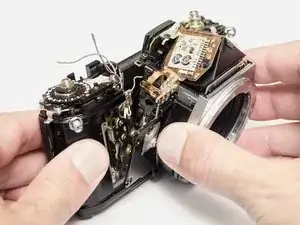

Осторожно приподнимите передний блок от корпуса камеры. Двигайтесь медленно и следите за возможными защемлениями проводов.

Зафиксируйте затвор в корпусе камеры. Короб зеркала должен быть разряжен перед установкой.

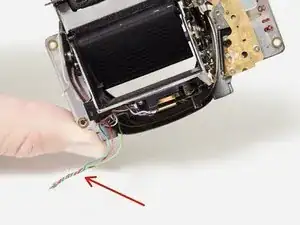

Скрутите вместе три провода двигательного привода, чтобы облегчить их проведение через нижнюю часть камеры.

Тщательно отслеживайте прокладку проводов во время установки. Убедитесь, что ничего не защемлено и что все провода доступны для перепайки.

После установки переднего блока проверьте механические скорости затвора до завершения сборки. Зеркало и затвор должны работать нормально.

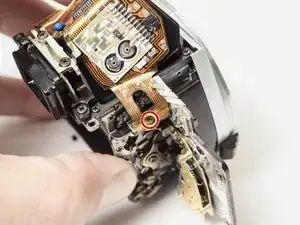

Удалите один винт 3.4 мм #00.

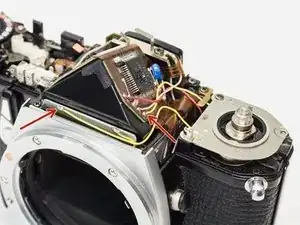

Осторожно извлеките светодиодную ленту из паза в коробе зеркала, пока она не станет свободно свисать.

Старая уплотнительная пена от пыли/света, вероятно, распадётся при удалении светодиодов. Её следует заменить новыми полосками пены при сборке (пористая пена 1.5 мм с клейкой подложкой).

Примечания по установке: Светодиоды нужно будет выровнять по надписи в видоискателе. Используйте люфт винта для их правильного позиционирования.

Отпаять один серый провод (синхронизация вспышки).

Удалите два винта 3.4 мм #00.

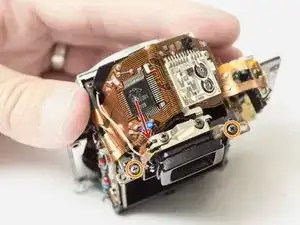

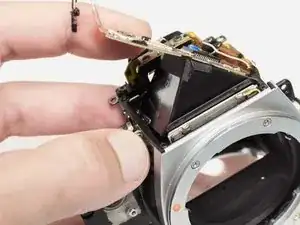

Выдвиньте окуляр из его металлической рамки. Он по-прежнему прикреплён к основной гибкой печатной плате.

Плата приклеена к призме двусторонней лентой.

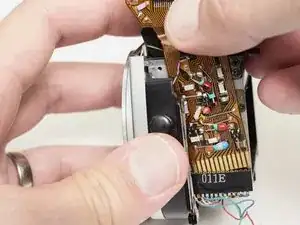

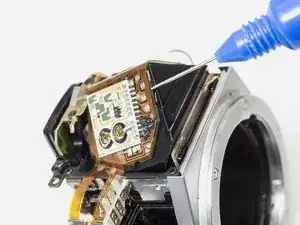

Используйте изопропиловый спирт, чтобы ослабить клей, и аккуратно отделите плату от призмы. Действуйте медленно.

Вытяните плату из слот-коннектора у основания короба зеркала.
