Регулировка экспонометра Pentax ME Super

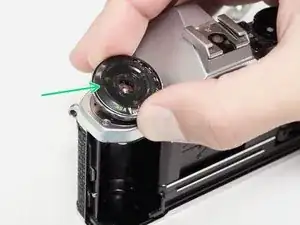

Обмотайте кусочек малярной ленты вокруг большого пальца клеящей стороной наружу.

Поверните крышку взводного рычага по часовой стрелке для снятия (резьба левая).

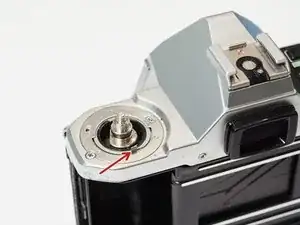

Снимите фиксирующее кольцо взводного рычага (также левая резьба).

Снимите латунную пружинную шайбу.

Пару тонкогубцев или бокорезов можно использовать вместо гаечного ключа с вилкой. Будьте осторожны!

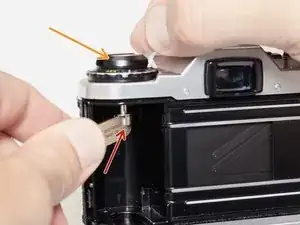

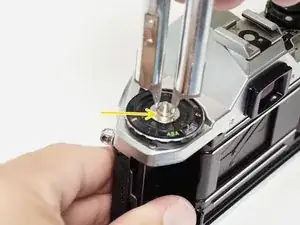

Вставьте инструмент в вилку шпинделя перемотки.

Открутите рычаг перемотки.

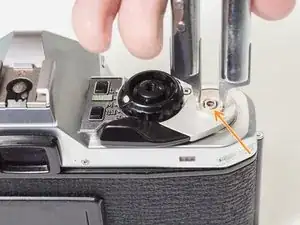

Снимите стопорное кольцо гаечным ключом.

Снимите диск ISO/компенсации экспозиции.

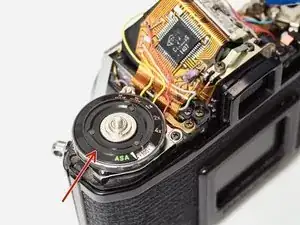

Убедитесь, что диск ISO сцеплён с язычком на резисторе.

Поверните диск компенсации экспозиции до 1/4x, затем обратно до 4x, слегка нажимая вниз. Это поможет диску правильно сесть в механизм фиксации.

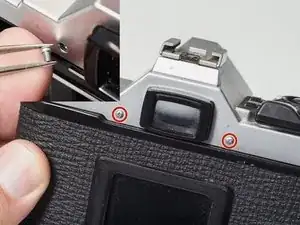

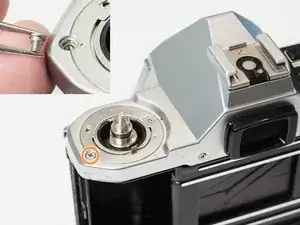

Удалите два винта 3.3 мм #00.

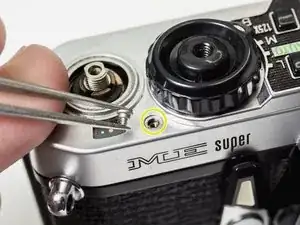

Удалите один винт 3.2 мм #00.

Удалите один винт 2.6 мм #00.

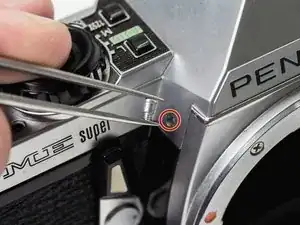

Удалите два винта 4.3 мм #00.

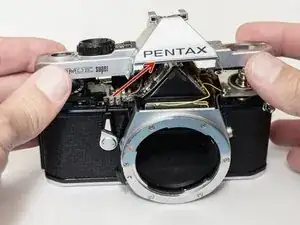

Снимите верхнюю крышку. Серебристая декоративная накладка не закреплена и может отпасть.

Удалите свободную шайбу.

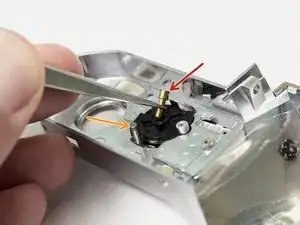

Штифт затвора свободен. Убедитесь, что он установлен на место перед установкой верхней крышки.

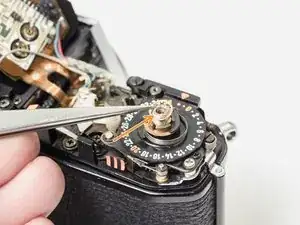

Штифт диска режимов должен правильно сцепляться с механизмами камеры для корректной работы.

Установите диск режимов в положение «M». Поместите верхнюю крышку на камеру. Переместите диск режимов в положение «B», затем обратно в «M», слегка нажимая вниз.

Диск режимов должен защёлкнуться и работать правильно.

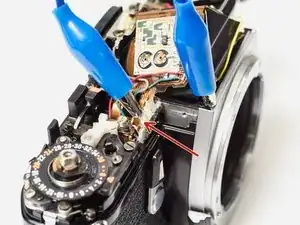

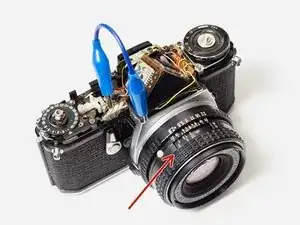

Заземлите правый контакт диска режимов на корпус камеры. Это переводит электронику камеры в режим «Авто».

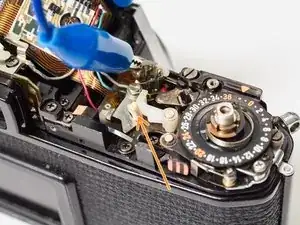

Вставьте тонкий стержень между рычагами режимов. Это переводит механизмы затвора в режим «Авто».

Установите диск ISO.

Создайте сцену, которая заполняет видоискатель равномерной яркостью.

ME Super имеет бесступенчатый затвор в режиме «Авто», что означает, что он может срабатывать на скоростях между стандартными выдержками с шагом в одну ступень. Указанная выдержка может быть 1/60, но измеренная выдержка может находиться в диапазоне от 1/45 до 1/90. Затвор сработает на измеренной выдержке.

Используйте третьшаговые деления диска ISO, чтобы определить, находится ли указанное значение в центре или на краю возможного диапазона. Отрегулируйте до центрирования.

Используйте тестер выдержек, чтобы проверить реальную скорость затвора и сравнить её с указанной.

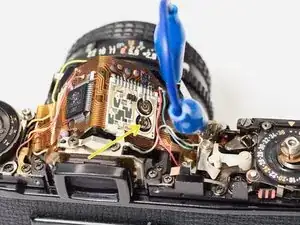

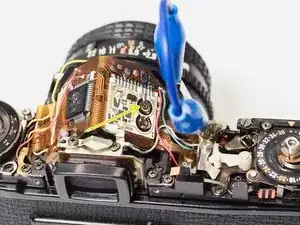

Отрегулируйте VR2, пока измеренная скорость не совпадёт с указанной.

VR2 влияет только на указанную в видоискателе скорость. Он не должен менять реальную скорость затвора.

Установите объектив на камеру и измерьте экспозицию для сцены с помощью исправного экспонометра или надёжной камеры.

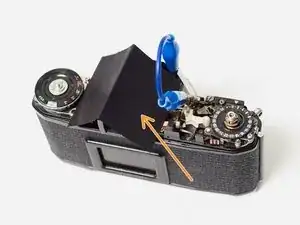

Используйте кожух, чтобы исключить посторонний свет от датчика освещённости. Экспонометр должен читать только свет со шкалы фокусировки камеры.

Отрегулируйте VR1, пока показания экспонометра не совпадут с правильной экспозицией.

Повторите последние два шага при других значениях экспозиции для дополнительных точек калибровки.

VR1 влияет на скорость затвора и на скорость, указанную в видоискателе. Они должны изменяться одинаково.
