Разборка механизма зеркальной коробки Pentax LX

Поместите тонкий инструмент в втулку перемотки и отвинтите верхнюю рукоятку.

Снимите шайбу под рукояткой перемотки.

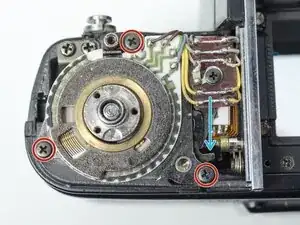

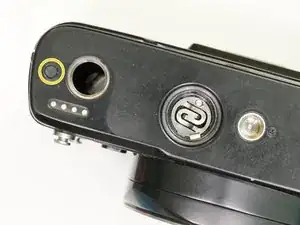

Удалите три винта #000 длиной 5,5 мм.

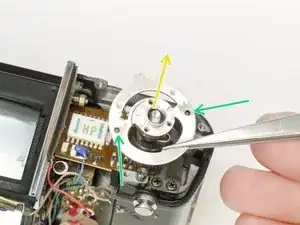

Снимите узел диска компенсации экспозиции.

Снимите шайбу.

Снимите резиновое уплотнение.

Удалите один винт #00 длиной X мм.

Удалите один винт #00 длиной 2,5 мм.

Крышка рычага перемотки имеет резьбу с обратным направлением.

Используйте кусок ленты, обернутой липкой стороной наружу, чтобы зажать крышку рычага перемотки. Поворачивайте по часовой стрелке, чтобы ослабить и снять.

Удалите четыре винта #000 длиной 2,5 мм.

Используйте ключи, чтобы снять удерживающую гайку верхней крышки.

Осторожно снимите резиновое покрытие вокруг диска выдержек.

Удалите три винта #000 длиной 1,6 мм.

Снимите кольцевую крышку.

Примечания по установке: После полного тестирования камеры прикрепите резиновое покрытие назад, используя несколько точек контактного клея.

Удалите один винт #00 длиной 2,5 мм.

Удалите один винт #00 длиной X мм.

Снимите верхнюю крышку.

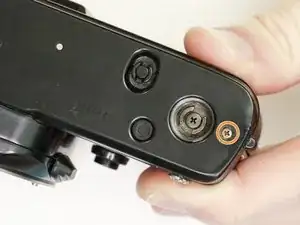

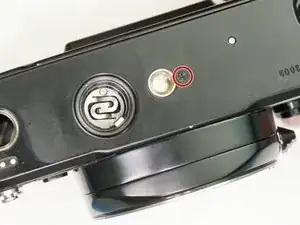

Снимите резиновый буфер, закрывающий винт.

Удалите один винт #00 длиной 1,8 мм.

Повторите на другой стороне нижней пластины (винт #00 длиной 3,0 мм).

Удалите один винт #00 длиной 3,0 мм.

Снимите нижнюю крышку.

Используйте изопропиловый спирт, чтобы размягчить клей по краю дерматина.

Используйте тупую лопатку или скребок, чтобы снять покрытие.

Поверните рычаг автоспуска в положение 9 часов.

Аналогично ослабьте весь правый бок дерматина, затем проведите его вокруг рычага автоспуска и снимите.

Примечания по установке: Для повторного приклеивания дерматина используйте контактный клей. Это должно быть последним шагом при сборке после полного тестирования камеры.

Снимите две крышки под дерматином.

Они могут приклеиться к покрытию и оторваться вместе с ним.

Эта небольшая заглушка также может быть неплотно закреплена.

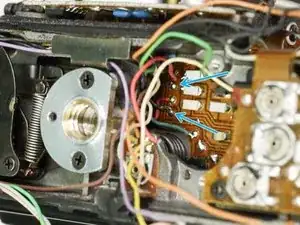

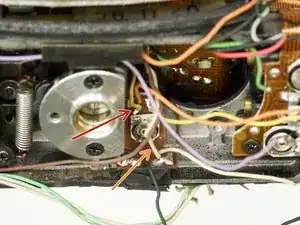

Отпаяйте один серый провод.

Отпаяйте два желтых провода.

Отпаяйте один синий провод.

Отпаяйте один красный провод.

Открутите четыре винта #00 длиной X мм.

Отпаяйте один белый провод.

Отпаяйте один розовый провод.

Отпаяйте один светло-зеленый провод.

Проверьте точки крепления на предмет подкладных шайб. Если они ослаблены, зафиксируйте положение и снимите.

Примечания по установке: Проверьте работу автоспуска и рычага предпросмотра глубины резкости после установки.

Удалите четыре винта #000 длиной 1,8 мм.

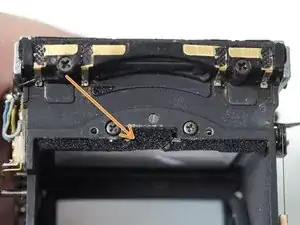

Снимите рамку светонепроницаемого уплотнения.

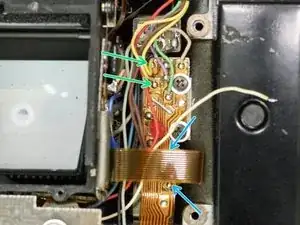

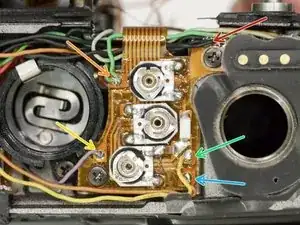

Отпаяйте один розовый провод.

Отпаяйте один фиолетовый провод.

Отпаяйте один зеленый провод.

Отпаяйте два желтых провода.

Отпаяйте два коричневых провода под петлей гибкого кабеля.

Отпаяйте один серый провод.

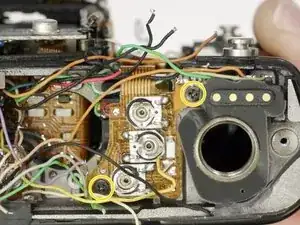

Открутите три винта #00 длиной 3,0 мм.

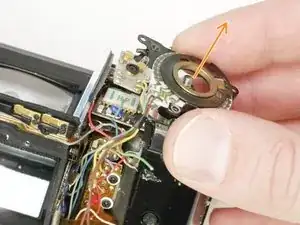

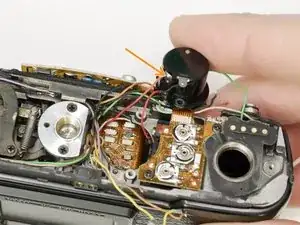

Снимите узел резисторов экспозиции/ISO.

Снимите кулачок привода компенсации экспозиции.

В этих отверстиях находятся две свободные шариковые опоры. Не потеряйте их.

Примечание по установке: Отожмите этот рычаг назад, чтобы правильно зафиксировать замок компенсации экспозиции. Проверьте, что флажок в видоискателе работает правильно. Он не должен быть виден при установке диска на 1x и должен выдвигаться при установке любого другого значения.

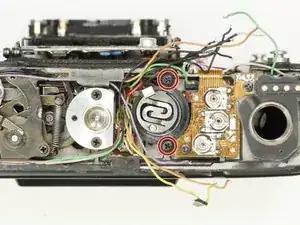

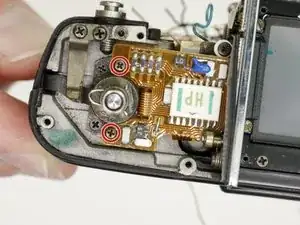

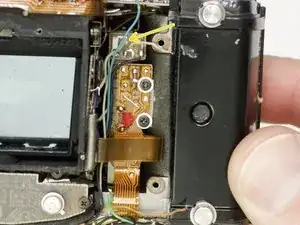

Удалите два винта #000.

Плата останется прикреплённой, но может отодвигаться в сторону для доступа при пайке.

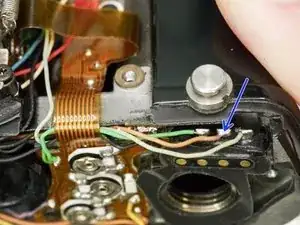

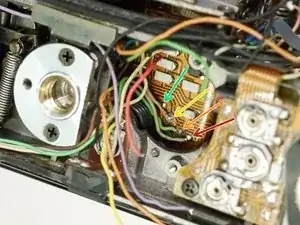

Отпаяйте пять чёрных проводов.

Отпаяйте два зелёных провода.

Отпаяйте один фиолетовый провод.

Отпаяйте один жёлтый провод.

Отпаяйте один оранжевый провод.

Отпаяйте один светло-коричневый провод.

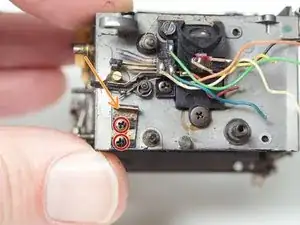

Открутите два винта #00 длиной 2,5 мм.

Отпаяйте один красный провод.

Отпаяйте один светло-голубой провод (может выглядеть бежевым).

Отпаяйте один зелёный провод.

Отпаяйте один розовый провод.

Отпаяйте один синий провод.

Отпаяйте два чёрных провода.

Отпаяйте один коричневый провод.

Отпаяйте один жёлтый провод.

Отпаяйте один белый провод.

Отпаяйте один светло-голубой/бирюзовый провод.

Отпаяйте один серый провод.

Снимите четыре винта #00 длиной 1,8 мм.

Поднимите ободок со стеклом.

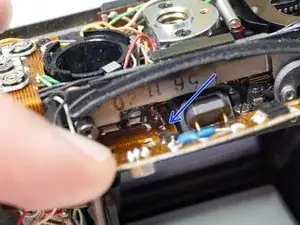

Поверните селектор выдержки в положение «Auto».

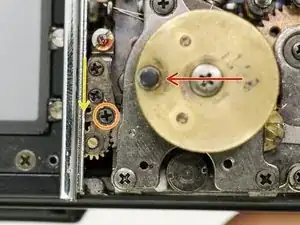

Поверните винт стопорного рычага по часовой стрелке, чтобы ослабить. Не вынимайте.

Винт стопорного рычага имеет обратную резьбу.

Подвиньте стопорный рычаг к шестерне индикатора стрелки.

Поверните винт стопорного рычага против часовой стрелки, чтобы затянуть.

Фиксация индикатора стрелки удерживает его в правильном положении после снятия зеркальной коробки.

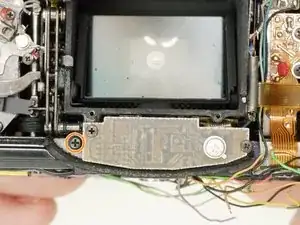

Удалите два винта #00 длиной 2,8 мм. Снимите две свободные распорки под платой.

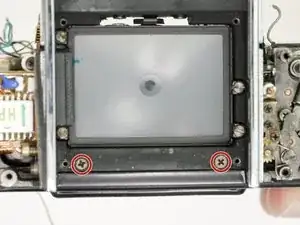

Удалите два винта #00 длиной 2,0 мм.

Удалите два винта #00 длиной 2,0 мм.

Удалите два винта #00 длиной 3,0 мм.

Удалите один винт #00 длиной 5,0 мм.

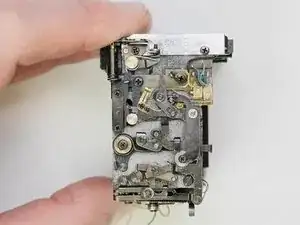

Снимите зеркальную коробку, поднимая вверх, затем выводя наружу. Тяните медленно и проверяйте на наличие заеданий при снятии.

Перед установкой зеркальной коробки затвор должен быть взведён, а зеркало — опущено в положение съёмки (притянуто к матовому стеклу).

После установки зеркальной коробки убедитесь, что все необходимые провода выведены через низ камеры для пайки.

Проверьте правильную связь самоспуска и спусковой кнопки затвора.

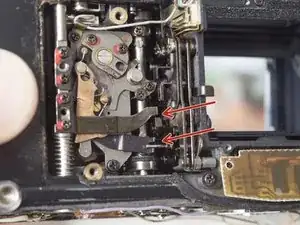

Проверьте, что защёлка закрывающей шторы расположена перед защёлкой возврата зеркала.

Проверьте, что рычаг переключателя вспышки удерживает магнитный рычаг.

Выберите одну из механических выдержек и проверьте работу зеркала и затвора. На этом этапе камера должна быть способна выполнить полный цикл экспонирования.

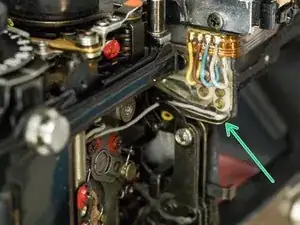

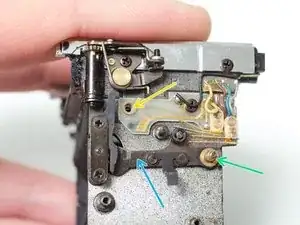

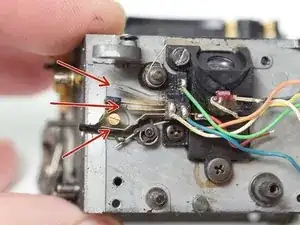

SW g1: Включён, когда зеркало опущено. Выключён, когда зеркало поднято. Жёлтый на землю.

SW g2: Выключён, когда зеркало опущено. Включён, когда зеркало поднято. Синий на коричневый.

SW T: Выключён, когда зеркало опущено. Включён, когда зеркало поднято. Серый на верхний контакт.

SW MDT: Обычно выключен. Включается при полунажатии на кнопку затвора или когда зеркало поднято. Оранжевый на землю.

SW P: Обычно выключен. Включается при полунажатии на кнопку затвора или когда зеркало поднято. Красный на синий.

SW FP: Выключён, когда зеркало опущено. Включён, когда зеркало поднято. Белый на землю.

SW MDS: Выключён, когда зеркало опущено. Включён, когда зеркало поднято. Зелёный на землю.

Проверьте, что все электрические контакты правильно включаются и выключаются. См. страницы 43, 44 и 50 сервисного мануала для более детальной информации о синхронизации переключателей.

Это видео демонстрирует правильно функционирующий механизм зеркальной коробки для справки.

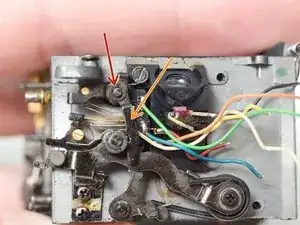

Спусковая защёлка должна свободно перемещаться, когда механизм не взведён.

SW P, на дне зеркальной коробки, должен замыкаться до того, как зеркало будет освобождено.

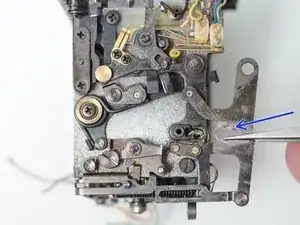

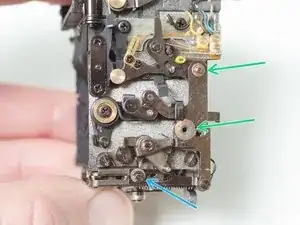

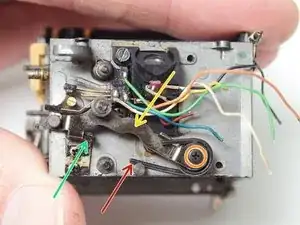

Взведите механизм, потянув рычаг возврата зеркала к задней части камеры.

Нажмите рычаг спуска зеркала вниз, чтобы перевести зеркало вверх.

Потяните защёлку возврата зеркала, чтобы опустить зеркало вниз.

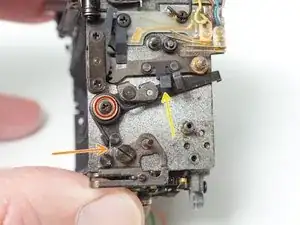

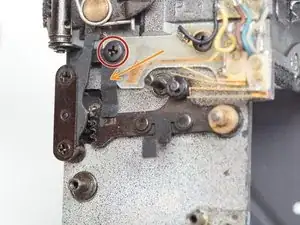

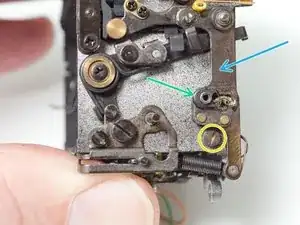

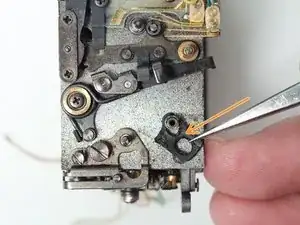

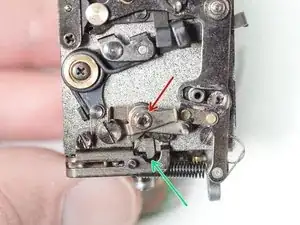

Удалите один винт #000 длиной 1,9 мм.

Используйте U-образную биты, чтобы снять одну гайку.

Снимите фиксирующую пластину.

Снимите две регулировочные шайбы.

Снимите одну стопорную шайбу 1,5 мм и регулировочную шайбу.

Снимите рычаг привода приоритета диафрагмы.

Снимите одну стопорную шайбу 1,5 мм и регулировочную шайбу.

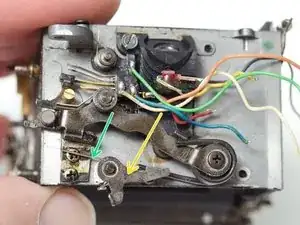

Снимите узел защёлки спуска зеркала.

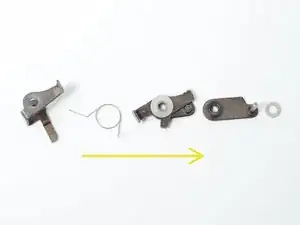

Третье изображение показывает последовательность компонентов в сборке, снизу вверх. Это может быть довольно трудно правильно собрать обратно. Возможно, будет проще устанавливать их на штифт по одному, а не ставить как собранную деталь.

Примечания по установке: Убедитесь, что эта пластина защёлки располагается справа от рычага выключателя питания. Это механизм, который включает экспонометр при полунажатии кнопки затвора. Также обратите внимание на точки крепления пружины смещения.

Снимите стопорную шайбу 1,5 мм.

Снимите рычаг привода затвора.

Этот рычаг запускает затвор. Когда зеркало достигает положения съёмки, рычаг ударяет по защёлке открывающейся шторы и затвор начинает экспонирование.

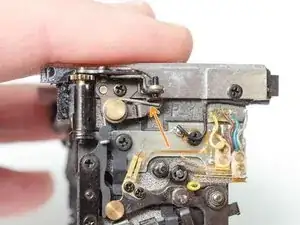

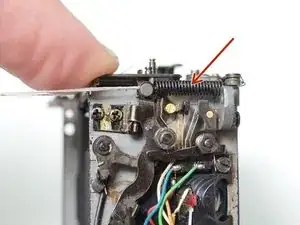

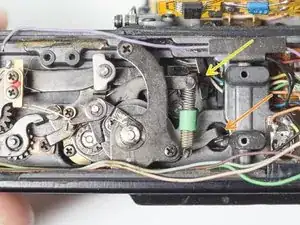

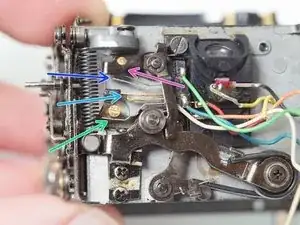

Отстегните один конец пружины подъёма зеркала. Поможет кусок нитки или леска для рыбалки.

Отстегните пружину рычага тормоза.

Снимите один плоский винт с плечом 3,0 мм.

Снимите одно стопорное кольцо. Требуются кольцевые плоскогубцы.

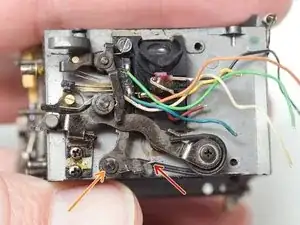

Снимите приводной рычаг зеркала.

Этот рычаг перемещает зеркало и забит деградировавшей резиной. Тщательно очистите его перед установкой назад.

Снимите один винт 2,9 мм №00 и втулку винта.

Снимите резиновый демпфер.

Этот резиновый демпфер — основная причина медленного движения зеркала. Рекомендуется заменить его на новую деталь: он обеспечивает демпфирование возврата зеркала, но не обязателен для работы камеры. Файл модели для 3D-печати новых деталей доступен на странице основной камеры.

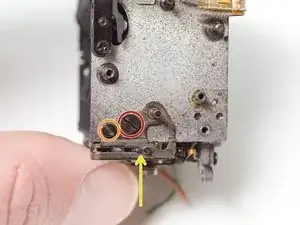

Снимите один винт 3,4 мм №00 и регулировочные шайбы.

Отстегните натяжную пружину.

Снимите приводной рычаг диафрагмы.

Этот рычаг удерживает диафрагму объектива в открытом положении для экспонометрии, затем при подъёме зеркала перемещается вверх, позволяя диафрагме закрыться.

Снимите один винт 3,8 мм №00.

Снимите фиксирующую скобу.

Снимите распорную втулку.

Снимите латунную втулку.

Снимите рычаг подъёма зеркала.

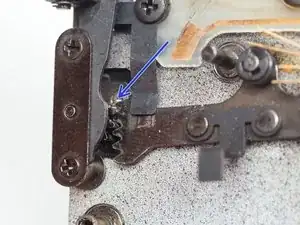

Примечания по установке: Этот рычаг соединён с опорой зеркала через зубчатый интерфейс. Точное положение зацепления зубьев необходимо воспроизвести при сборке, иначе зеркало не пройдёт полный ход.

Снимите один плоский винт 4,2 мм.

Снимите один плоский винт 4,1 мм.

Примечания по установке: При установке с новыми демперами упорной пластины должен оставаться небольшой зазор между наконечником рычага возврата зеркала и концом паза направляющей пластины.

Снимите одно стопорное кольцо 1,5 мм.

Снимите рычаг синхронизации вспышки FP.

Снимите регулировочные шайбы.

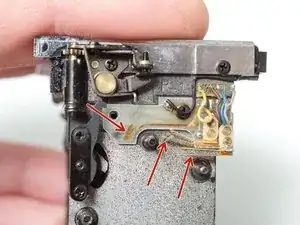

Этот рычаг замыкает контакт для синхронизации вспышки FP и другой контакт для моторного привода.

Отстегните натяжную пружину.

Снимите одно стопорное кольцо 1,5 мм.

Отведите рычаг в сторону и снимите с выступа.

Снимите натяжную пружину.

Этот фиксатор освобождается после завершения выдержки затвора, позволяя зеркалу вернуться в положение просмотра.

С помощью плоскогубцев отстегните пружину возврата зеркала с выступа.

Снимите один винт 3,3 мм №00.

Снимите рычаг возврата зеркала.

На рычаге возврата зеркала находится старая резиновая демпфирующая накладка, которую следует очистить и заменить.

Снимите два винта 2,4 мм №00.

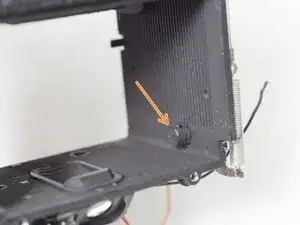

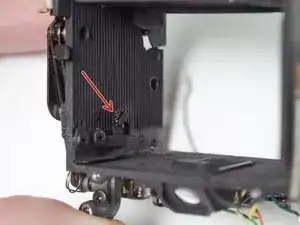

На некоторых моделях LX на упоре возврата зеркала также будет резиновый демпфер здесь.

В комплекте модели предусмотрены демпферы разной толщины. Положение упорной пластины можно отрегулировать для тонкой настройки зазоров в механизме зеркала после полной сборки.

Тщательно очистите все снятые детали изопропиловым спиртом.

Очистите все выступы и оси шарнирных соединений в корпусе зеркала.

Снимите и замените все поролоновые уплотнения на новый материал.

Оси рычагов в механизме зеркала не требуют смазки.

Фиксирующие, скользящие и другие интерфейсы с высоким трением можно слегка смазать молибденовой смазкой для предотвращения износа.

Очистите все электрические контакты изопропиловым спиртом и/или очистителем для контактов.

Демпферы упора зеркала также могут способствовать медленному движению зеркала по мере их деградации. Их следует снять на этом этапе, чтобы убедиться, что механизм зеркала работает правильно. Установка нового упора зеркала и калибровка фокусировки рассмотрены в другом руководстве.

Снимите резиновый демпфер с посадочного места упора зеркала.

Снимите второй упор зеркала. Это резиновая крышка, надетая на металлический штырь.
