Замена кнопок спуска и питания Pentax Optio WP

Камера, использованная для составления инструкции, не содержит батарею и карту памяти

Поверните камеру так, чтобы вы смотрели на нижнюю часть, а отсек батарейки находился с правой стороны.

Откройте отсек батареи, передвинув переключатель блокировки в положение разблокировки (в сторону от стрелки).

Плотно нажмите крышку отсека батареи вправо и раскройте её.

Батарея находится в большом нижнем слоте. Сдвиньте оранжевый пластиковый язычок, чтобы извлечь батарею.

Карта памяти находится в малом верхнем слоте. Нажмите карту памяти внутрь до щелчка, затем извлеките карту.

Когда крышка отсека батареи открыта, используйте лопатку, чтобы снять наклейку DC IN.

Выкрутите обнажившийся серебристый винт длиной 4,3 мм.

Поверните камеру в вертикальное положение, чтобы смотреть на задний экран.

Снимите резиновые заглушки с верхнего и нижнего правого углов. Вставьте лопатку между корпусом камеры и резиновыми заглушками и отжмите их из посадочных мест. Возьмите заглушки пинцетом и отложите в сторону. Выкрутите два серебристых винта длиной 4,3 мм, которые открылись после этого.

Выкрутите серебристый винт длиной 4,3 мм в нижнем левом углу, который находится под раздвижной крышкой отсека батареи.

При выкручивании винта в нижнем левом углу может понадобиться слегка разогнуть корпус, чтобы освободить винт.

Найдите серебристый винт длиной 5,3 мм на краю, ближайшем к верхнему левому углу экрана, и выкрутите его.

Лопаткой аккуратно отогните заднюю крышку, начиная с внешнего края, чтобы освободить её.

Аккуратно поднимите заднюю крышку слева направо. Будьте осторожны — к задним кнопкам подключена медная лента.

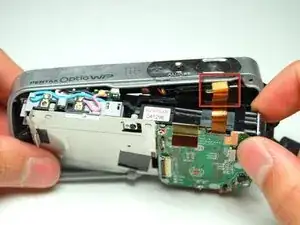

Отсоедините медную ленту от внутренностей камеры, положив палец на верхнем контакте и аккуратно потянув за заднюю часть корпуса.

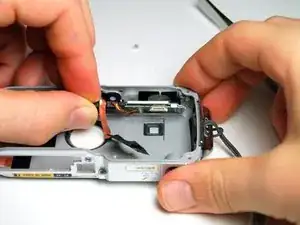

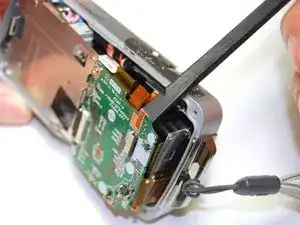

Аккуратно лопаткой подденьте электронные компоненты и извлеките их из передней части корпуса.

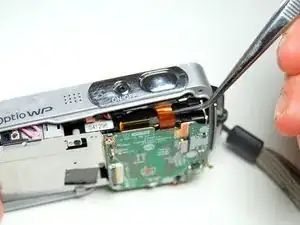

Пинцетом аккуратно отсоедините ленточный кабель в верхнем правом углу внутренних деталей, который подключён к кнопке спуска/питания.

Положите переднюю часть корпуса на поверхность так, как будто вы смотрите через объектив камеры.

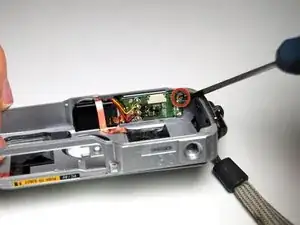

Выкрутите серебристый винт длиной 4,3 мм в верхнем правом углу корпуса рядом с кнопками спуска и питания.

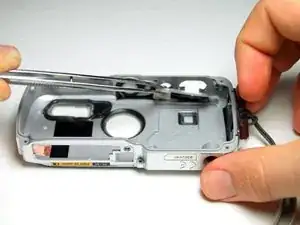

Пинцетом снимите черную пластиковую деталь с прикреплённой медной лентой из внутренней стороны корпуса.

Рукой отогните плату кнопок спуска и питания.

Пинцетом снимите кнопки спуска и питания.
