Снятие передней крепёжной пластины объектива Pentax LX

Вставьте тонкий инструмент в вилку перемотки и открутите верхнюю ручку.

Снимите шайбу под ручкой перемотки.

Снимите три винта #000 длиной 5,5 мм.

Снимите сборку диска компенсации экспозиции.

Снимите шайбу.

Снимите резиновый уплотнитель.

Снимите один винт #00 X мм.

Снимите один винт #00 длиной 2,5 мм.

Используйте изопропиловый спирт, чтобы размягчить клей по краю кожзаменителя.

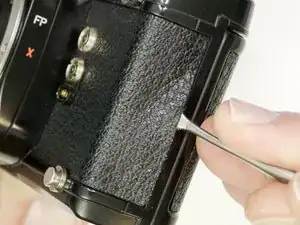

Используйте тупую лопатку или скребок, чтобы отклеить покрытие.

Переведите рычаг автоспуска в положение «9 часов».

Ослабьте весь правый участок кожзаменителя аналогичным образом, затем снимите его, аккуратно переместив через рычаг автоспуска.

Примечание по установке: Используйте контактный клей, чтобы прикрепить кожзаместитель. Это должен быть самый последний этап при сборке, после полной проверки камеры.

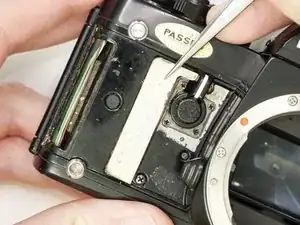

Снимите две крышки, расположенные под кожзаместителем.

Они могут прилипнуть к клеевому слою покрытия и случайно оторваться.

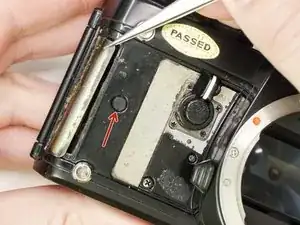

Эта маленькая заглушка также может быть ослаблена.

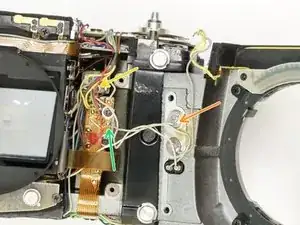

Отпаяйте один серый провод.

Отпаяйте два жёлтых провода.

Отпаяйте один синий провод.

Отпаяйте один красный провод.

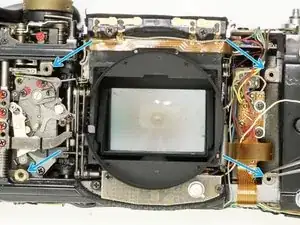

Открутите четыре винта #00 X мм.

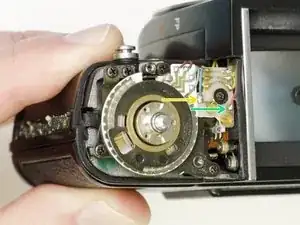

Отпаяйте один белый провод.

Отпаяйте один розовый провод.

Отпаяйте один светло-зелёный провод.

Проверьте места крепления на наличие регулировочных шайб. Если они ослаблены, запомните их положение и снимите.

Примечание по установке: После установки проверьте работу автоспуска и рычага предварительного просмотра глубины резкости.
