Обслуживание зеркального узла Pentax ME Super

Обмотайте палец малярным скотчем клеевой стороной наружу.

Поверните крышку рычага перемотки по часовой стрелке, чтобы снять её (резьба обратная).

Снимите фиксирующее кольцо рычага перемотки (также с обратной резьбой).

Снимите латунную пружинную шайбу.

Вместо разводного ключа можно использовать тонкогубцы или кусачки. Будьте осторожны!

Вставьте инструмент в вилку шпинделя перемотки.

Открутите рычаг перемотки.

Снимите стопорное кольцо с помощью ключа.

Снимите диск ISO/компенсации экспозиции.

Убедитесь, что диск ISO сцеплён с язычком на реостате.

Поверните диск компенсации экспозиции до 1/4x, затем обратно до 4x, слегка нажимая вниз. Это поможет диску правильно зацепиться за фиксатор.

Выверните два винта 3,3 мм #00.

Выверните один винт 3,2 мм #00.

Выверните один винт 2,6 мм #00.

Выверните два винта 4,3 мм #00.

Снимите верхнюю крышку. Серебристая декоративная накладка свободна и может оторваться.

Снимите свободную шайбу.

Штифт затвора свободен. Убедитесь, что он на месте перед установкой верхней крышки.

Штифт диска режимов должен быть правильно сцеплён с механизмами камеры, чтобы диск работал.

Установите диск режимов в положение «M». Наденьте верхнюю крышку на камеру. Переведите диск режимов в положение «B», затем обратно в «M», слегка нажимая вниз.

Диск режимов должен защёлкнуться на месте и работать правильно.

С помощью ключа или пинцета выкрутите винт самоспуска. Резьба обратная.

Снимите рычаг самоспуска.

Снимите чёрную прокладку.

Снимите пружинную шайбу.

Выверните два винта 3,0 мм #00.

Выверните один винт 2,1 мм #00.

Снимите свободную пластиковую крышку контактов мотора.

Отпаять два жёлтых провода.

Выверните один винт 3,0 мм #00.

Выверните один винт с плоской головкой 5,9 мм.

Снимите реостат ISO.

Отпаять один красный провод (плюс батареи).

Отпаять один розовый провод.

Отпаять один фиолетовый провод.

Отпаять красный и синий провода (плюс батареи). Они могут быть припаяны к одной площадке.

Отпаять один серый провод.

Отпаять один белый провод.

Отпаять один коричневый провод.

Отпаять один металлический контакт.

Отпаять один розовый провод.

Проводка в этой области различается у ME Super разных годов выпуска. Возможно, потребуется задокументировать проводку для вашей камеры отдельно.

Отпаять один зелёный провод.

Отпаять один синий провод.

Отпаять один красный провод.

В некоторых камерах порядок проводов может быть зелёный/красный/синий.

Нанесите изопропиловый спирт, чтобы размягчить клей кожи.

Используйте тупой скребок, чтобы поддеть край покрытия.

Отлейте кожаную накладку и снимите её с обеих сторон передней части камеры.

Примечания по установке: Приклейте кожаную накладку контактным клеем при обратной сборке. Это должно быть последним шагом сборки, после тестирования и подтверждения работоспособности камеры.

Выверните два винта 3,4 мм #00.

Снимите держатель гибкой печатной платы.

Снимите подкладные шайбы. Обратите внимание на расположение (лево или право) и установите их в те же позиции при обратной сборке.

Выверните четыре винта 4,0 мм #0.

Временно установите рычаг перемотки и взведите затвор.

Осторожно приподнимите передний блок от корпуса камеры. Двигайтесь медленно и следите за перехлёстом проводов.

Снимите один винт 3,4 мм, тип #00.

Осторожно выньте светодиодную ленту из паза в зеркальной коробке, пока она не станет свободно свисать.

Старый уплотнитель от пыли/света из поролона, вероятно, рассыплется при снятии светодиодов. Его следует заменить новыми полосками поролона при сборке (пористый поролон 1,5 мм с клейкой основой).

Примечания по установке: Светодиоды потребуется выровнять по тексту в видоискателе. Используйте люфт винта для правильного позиционирования.

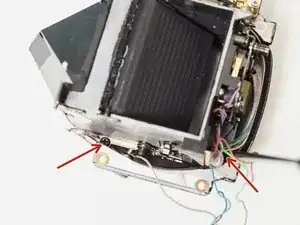

Отпаять один серый провод (синхронизация вспышки).

Снимите два винта 3,4 мм, тип #00.

Вытяните окуляр из его металлической рамки. Он всё ещё прикреплён к основной гибкой печатной плате.

Плата приклеена к призмe двухсторонним скотчем.

Используйте изопропиловый спирт, чтобы ослабить клей, и аккуратно отделите плату от призмы. Действуйте медленно.

Вытяните плату из слот-коннектора у основания зеркальной коробки.

Снимите один винт 3,0 мм, тип #00.

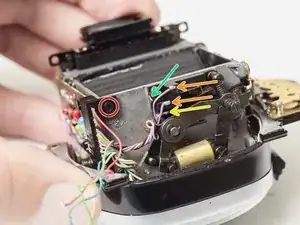

Отпаять два фиолетовых провода.

Отпаять один оранжевый провод.

Отпаять один чёрный провод.

Отсоедините разъём платы от зеркальной коробки.

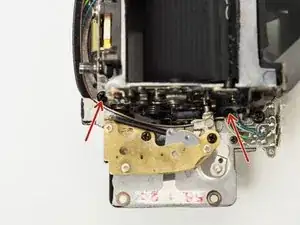

Снимите четыре винта 5,7 мм, тип #0.

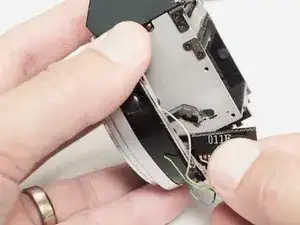

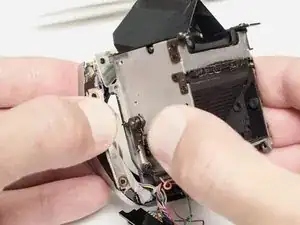

Выведите зеркальную коробку из передней пластины.

Особое внимание уделите прокладке фиолетовых и серых проводов слева.

Убедитесь, что рычаг освобождения зеркала (на передней пластине) правильно сцеплён с защёлкой освобождения зеркала (на зеркальной коробке).

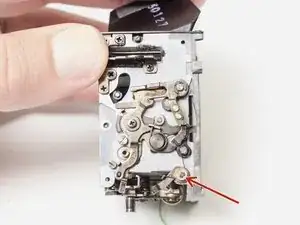

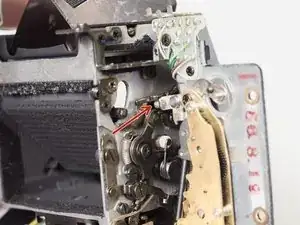

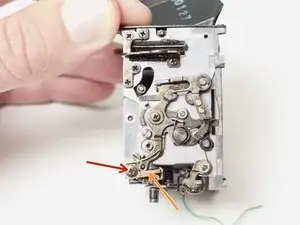

Резиновая втулка под этим винтом вызывает наибольшие проблемы. По мере её разрушения она препятствует свободному движению рычага, что приводит к залипанию зеркал и другим неисправностям.

Снятие этого рычага и очистка старой втулки обычно достаточно, чтобы вернуть камере работоспособность.

Для долгосрочного состояния камеры рекомендуется полная разборка и очистка других деградировавших втулок.

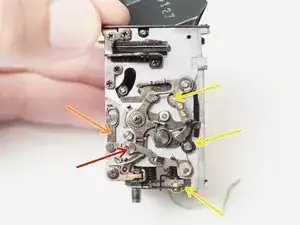

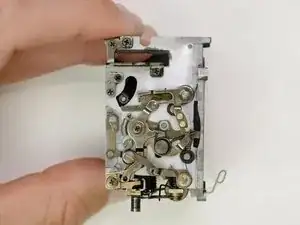

Так должна выглядеть правильно функционирующая зеркальная коробка.

Защёлка освобождения зеркала, защёлка возврата зеркала и рычаг спуска затвора все двигаются свободно. Подпружиненные элементы держат их в готовом положении.

Зеркало взводится, если нажать большой штифт внизу в сторону передней части камеры.

Нажмите защёлку освобождения зеркала вверх, чтобы начать цикл. Зеркало должно быстро перейти в положение съёмки.

Нажмите тягу возврата зеркала — зеркало должно вернуться в положение просмотра.

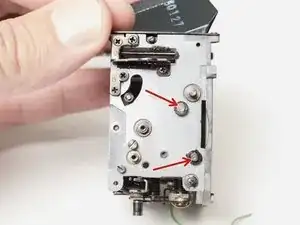

Снимите один винт с потайной головкой 3,2 мм.

Снимите одну подкладную шайбу.

Снимите один винт с потайной головкой 3,5 мм.

Снимите деградированную резиновую втулку.

Тщательно очистите изопропиловым спиртом.

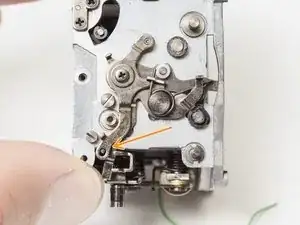

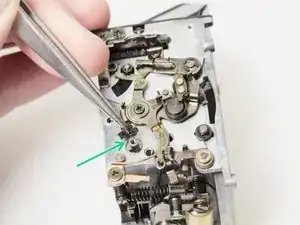

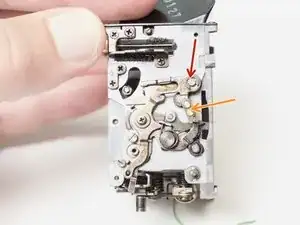

Снимите один винт 2,9 мм, тип #00.

Снимите рычаг освобождения.

Снимите натяжную пружину и латунную втулку.

Примечания по установке: Убедитесь, что рычаг двигается свободно и натяжная пружина правильно установлена.

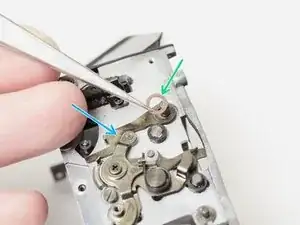

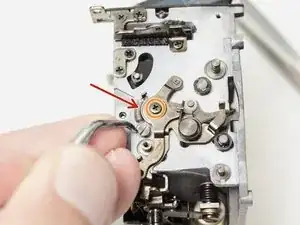

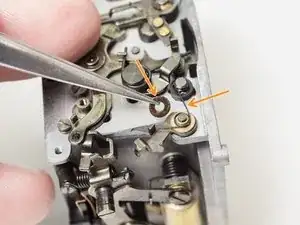

Снимите одну стопорную шайбу (с-образную).

Снимите подкладную шайбу и натяжную пружину.

Снимите защёлку возврата зеркала.

Примечания по установке: Убедитесь, что рычаг двигается свободно и натяжная пружина правильно установлена.

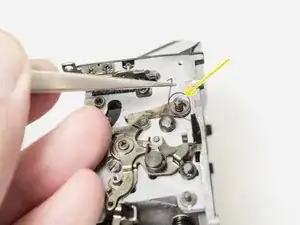

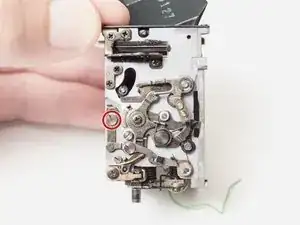

Снимите одну стопорную шайбу (с-образную).

Снимите защёлку освобождения зеркала.

Снимите натяжную пружину.

Снимите подкладную шайбу.

Снимите рычаг подъёма зеркала.

Примечания по установке: Убедитесь, что рычаг двигается свободно и натяжная пружина правильно установлена.

Снимите натяжную пружину.

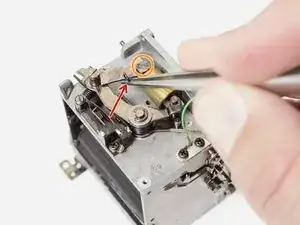

Снимите один винт 4,0 мм, тип #00 и шайбу.

Снимите рычаг привода зеркала.

Белая пластиковая втулка ослаблена и может выпасть.

Снимите подкладные шайбы, если они присутствуют.

Снимите рычаг сцепления диафрагмы.

Примечания по установке: Правильно сцепите рычаг диафрагмы и рычаг привода зеркала с рычагами внизу зеркальной коробки.

Снимите два резиновых буфера и тщательно очистите изопропиловым спиртом.

Очистите все шарниры и механические компоненты изопропиловым спиртом перед сборкой.

Замена буферов не обязательна, но новые детали можно изготовить из изоляции силиконового провода сечением 12 AWG.

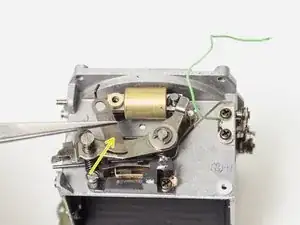

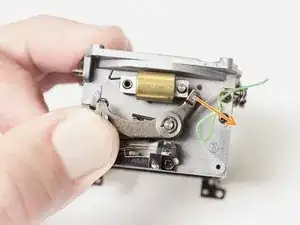

Отстегните натяжную пружину.

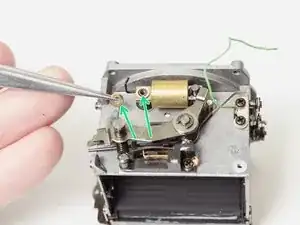

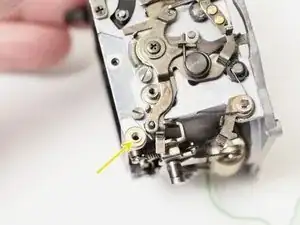

Выверните один плоский винт 3,4 мм.

Снимите рычаг амортизатора.

Снимите две шайбы.

Снимите одну стопорную шайбу (C-clip).

Оттолкните рычаг зарядки зеркала в сторону и снимите воздушный демпфер.

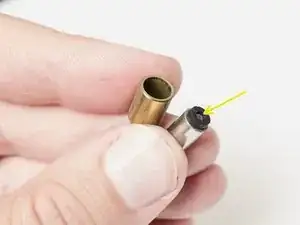

Разделите половины воздушного демпфера и извлеките изношенный резиновый буфер.

Замените, если доступны новые детали.
