Снятие основной платы Pentax LX

Вставьте тонкий инструмент в вильчатую застёжку перемотки и отвинтите верхний рычажок.

Снимите шайбу под рычажком перемотки.

Снимите три винта #000 длиной 5.5 мм.

Снимите узел диска компенсации экспозиции.

Снимите шайбу.

Снимите резиновое уплотнение.

Снимите один винт #00 длиной X мм.

Снимите один винт #00 длиной 2.5 мм.

Крышка взводного рычага имеет обратную резьбу.

Используйте кусочек ленты, обернутый клейкой стороной наружу, чтобы схватить крышку взводного рычага. Поворачивайте по часовой стрелке, чтобы ослабить и снять.

Снимите четыре винта #000 длиной 2.5 мм.

Используйте ключи, чтобы снять удерживающую гайку верхней крышки.

Осторожно снимите резиновое покрытие вокруг диска выдержек.

Снимите три винта #000 длиной 1.6 мм.

Снимите кольцевую крышку.

Примечания при установке: После полного тестирования камеры используйте несколько точек контактного клея, чтобы зафиксировать резиновое покрытие на месте.

Снимите один винт #00 длиной 2.5 мм.

Снимите один винт #00 длиной X мм.

Снимите верхнюю крышку.

Снимите резиновую заглушку, закрывающую винт.

Снимите один винт #00 длиной 1.8 мм.

Повторите на другой стороне нижней пластины (винт #00 длиной 3.0 мм).

Снимите один винт #00 длиной 3.0 мм.

Снимите нижнюю крышку.

Используйте изопропиловый спирт, чтобы размягчить клеевой слой по краю кожаного покрытия.

Используйте тупую лопатку или скребок, чтобы аккуратно отодрать покрытие.

Поверните рычаг самоспуска в положение «9 часов».

Ослабьте всю правую сторону кожаного покрытия таким же образом, затем проденьте её через рычаг самоспуска, чтобы снять.

Примечания при установке: Используйте контактный клей для приклеивания кожаного покрытия обратно. Это должен быть последний шаг при сборке после полного тестирования камеры.

Снимите две крышки под кожаным покрытием.

Они могут приклеиться к клеевому слою покрытия и оторваться вместе с ним.

Эта маленькая заглушка также может быть ослаблена.

Отпаяйте один серый провод.

Отпаяйте два жёлтых провода.

Отпаяйте один синий провод.

Отпаяйте один красный провод.

Отвинтите четыре винта #00 длиной X мм.

Отпаяйте один белый провод.

Отпаяйте один розовый провод.

Отпаяйте один светло-зелёный провод.

Проверьте крепёжные точки на предмет наличия регулировочных шайб. Если они ослаблены, зафиксируйте положение и снимите.

Примечания при установке: Проверьте работу самоспуска и рычага предпросмотра глубины резкости после установки.

Снимите четыре винта #000 длиной 1.8 мм.

Снимите рамку светозащитного уплотнения.

Отпаяйте один розовый провод.

Отпаяйте один фиолетовый провод.

Отпаяйте один зелёный провод.

Отпаяйте два жёлтых провода.

Отпаяйте два коричневых провода под петлёй гибкого кабеля.

Отпаяйте один серый провод.

Отвинтите три винта #00 длиной 3.0 мм.

Снимите узел резистора экспозиции/ISO.

Снимите кулачок привода компенсации экспозиции.

В этих отверстиях находятся две свободные шариковые подшипники. Не потеряйте их.

Примечание при установке: Отведите этот рычаг назад, чтобы правильно зафиксировать замок компенсации экспозиции. Проверьте, что флажок в видоискателе работает правильно: он не должен быть виден при установленном значении 1x и должен появляться при любом другом значении.

Снимите два винта #000.

Плата останется прикреплённой, но может сдвигаться в сторону для доступа при пайке.

Отпаяйте пять чёрных проводов.

Отпаяйте два зелёных провода.

Отпаяйте один фиолетовый провод.

Отпаяйте один жёлтый провод.

Отпаяйте один оранжевый провод.

Отпаяйте один светло-коричневый провод.

Отверните два винта #00 2,5 мм.

Отпаять один красный провод.

Отпаять один светло-голубой провод (может выглядеть бежевым).

Отпаять один зелёный провод.

Отпаять один розовый провод.

Отпаять один синий провод.

Отпаять два чёрных провода.

Отпаять один коричневый провод.

Отпаять один жёлтый провод.

Отпаять один белый провод.

Отпаять один светло-голубой/бирюзовый провод.

Отпаять один серый провод.

Снимите четыре винта #00 1,8 мм.

Поднимите ободок вместе со стеклом.

Установите селектор выдержки в положение «Авто».

Поворачивайте винт рычага фиксатора по часовой стрелке, чтобы ослабить. Не выкручивайте полностью.

Винт рычага фиксатора имеет обратную резьбу.

Подвиньте рычаг фиксатора в сторону шестерни указателя стрелки.

Поворачивайте винт рычага фиксатора против часовой стрелки, чтобы затянуть.

Фиксация указателя стрелки удерживает его в правильном положении после снятия зеркального блока.

Снимите два винта #00 2,8 мм. Снимите два свободных распорных элемента под печатной платой.

Снимите два винта #00 2,0 мм.

Снимите два винта #00 2,0 мм.

Снимите два винта #00 3,0 мм.

Снимите один винт #00 5,0 мм.

Снимите зеркальный блок, поднимая вверх, затем вынимая. Тяните медленно и проверяйте, не зацеплены ли элементы при снятии.

Перед установкой зеркального блока затвор должен быть заведён, а зеркало выпущено в рабочее положение (прижато к фокусировочному экрану).

После установки зеркального блока убедитесь, что все необходимые провода выведены через нижнюю часть камеры для пайки.

Проверьте правильность сцепления секундомера и спусковой кнопки затвора.

Проверьте, что защёлка закрывающей шторы расположена перед защёлкой возврата зеркала.

Проверьте, что рычаг переключателя FP удерживает магнитный рычаг.

Выберите одну из механических выдержек затвора и проверьте работу зеркала и затвора. Камера должна быть способна на полный цикл экспонирования в этот момент.

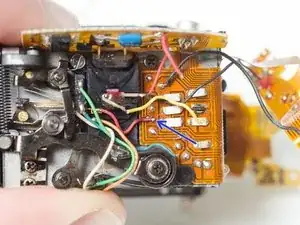

Отпаять один жёлтый провод.

Отпаять один коричневый провод.

Отпаять один синий провод.

Отпаять один серый провод.

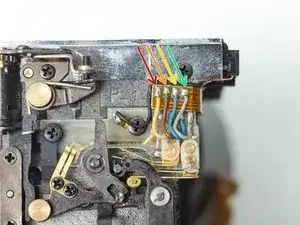

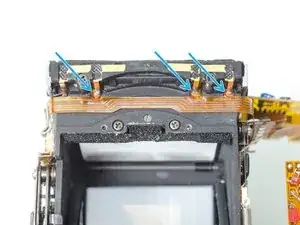

Отпаять три соединения синхронизации вспышки вдоль верхней части видоискателя.

Отпаять один красный провод.

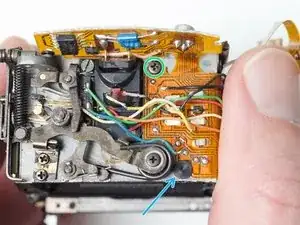

Удалите два винта 2,3 мм #00, удерживающие светодиоды видоискателя. Их потребуется правильно совместить при сборке.

Удалите один винт 2,3 мм #00.

Снимите или подденьте один пластиковый фиксатор 3,7 мм.

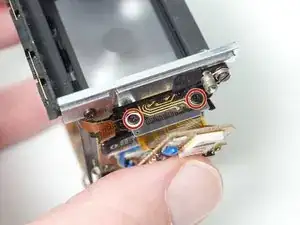

Удалите один винт 2,3 мм #00.

Снимите или подденьте один пластиковый фиксатор 2,8 мм.

Осторожно оттяните основную печатную плату от корпуса зеркального блока.
