Замена материнской платы Pentax Optio WP

Камера, использованная для создания этого руководства, не содержит аккумулятора или карты SD

Разместите камеру так, чтобы вы смотрели на нижнюю часть, а отсек для аккумулятора был с правой стороны.

Разблокируйте крышку отсека для аккумулятора, сдвинув замок в положение разблокировки (в сторону, противоположную стрелке).

Плотно сдвиньте крышку аккумулятора вправо и откройте её.

Аккумулятор расположен в большем нижнем отсеке. Сдвиньте оранжевую пластиковую язычок, чтобы извлечь аккумулятор.

Карта SD расположена в меньшем верхнем отсеке. Вдавите карту SD прямо внутрь до лёгкого щелчка, затем извлеките карту SD.

С открытой крышкой отсека для аккумулятора используйте лопатку, чтобы снять наклейку DC IN.

Удалите открывшийся серебряный винт 4.3 мм.

Поверните камеру так, чтобы она была в вертикальном положении и вы смотрели на задний экран.

Снимите резиновые заглушки в верхнем и нижнем правых углах. Вставьте лопатку между корпусом камеры и резиновой заглушкой и выдавите их из гнёзд. Снимите резинки пинцетом и отложите в сторону. Удалите оба серебряных винта 4.3 мм, которые стали видимыми.

Удалите серебряный винт 4.3 мм в нижнем левом углу, который находится под сдвижной крышкой аккумулятора.

При удалении винта в нижнем левом углу возможно потребуется аккуратно приподнять корпус, чтобы вывихнуть винт из посадочного места.

Найдите серебряный винт 5.3 мм на кромке ближе к верхнему левому углу ЖК-экрана и удалите его.

Используя лопатку, отожмите крышку, начиная с внешнего края, чтобы освободить её.

Снимайте заднюю крышку аккуратно слева направо. Будьте осторожны с медной шлейф‑лентой, прикреплённой к кнопкам на задней панели.

Отсоедините медную шлейф‑ленту от внутренних компонентов камеры, прижав палец к контакту и осторожно потянув заднюю крышку.

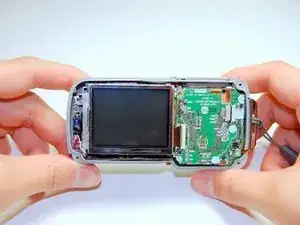

Разместите камеру так, чтобы вы смотрели на ЖК-экран.

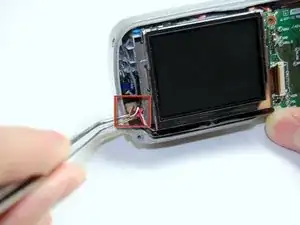

С помощью пинцета извлеките красный и белый провода из клеммы в нижнем левом углу.

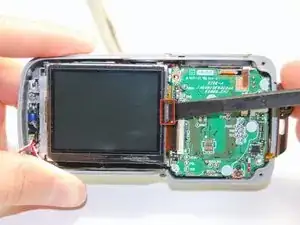

Снимите ЖК-экран с камеры, вставив лопатку между экраном и металлическим крючком на правой стороне экрана и аккуратно поддев вверх.

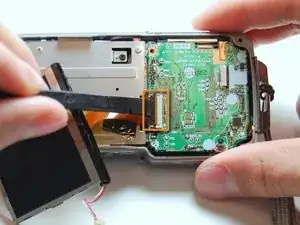

Откиньте чёрный фиксатор, удерживающий медную шлейф‑ленту от ЖК-экрана.

Осторожно подденьте электронные внутренности из передней части корпуса лопаткой.

Пинцетом осторожно отсоедините шлейф в верхнем правом углу внутренних компонентов, который подключён к кнопке спуска/включения питания.

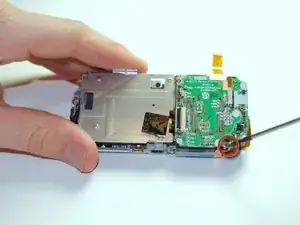

Удалите чёрный винт 4 мм в нижнем правом углу материнской платы.

Чёрный винт может быть трудно выкрутить. При необходимости используйте пинцет.

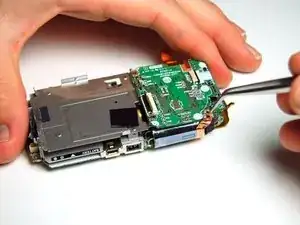

Пинцетом аккуратно отогните медную шлейф‑ленту, находившуюся под чёрным винтом.

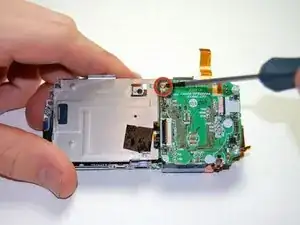

Удалите серебряный винт 2.5 мм из верхнего левого угла материнской платы.

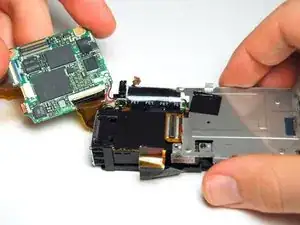

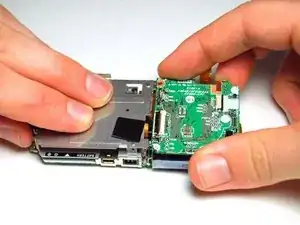

Нажмите на металлическую пластину и аккуратно приподнимите материнскую плату слева направо.

Будьте осторожны при подъёме материнской платы — к модулю вспышки прикреплены медная шлейф‑лента и два провода.

Поверните камеру так, чтобы вы смотрели на верхнюю кромку с металлической пластиной справа.

Используйте лопатку, чтобы открыть чёрный откидной фиксатор, обнаруженный под материнской платой. Этот фиксатор соединяет медную шлейф‑ленту с материнской платой.

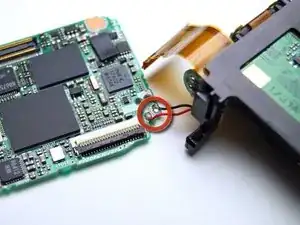

Материнская плата всё ещё соединена с остальной частью камеры двумя проводами в нижнем правом углу. Выпаяйте чёрный и красный провода в месте их соединения с материнской платой.

За советами по выпайке обратитесь к шагам 7–10 в этом руководстве.
