Очистка резистора ISO Pentax LX
Резистор ISO является распространенной точкой отказа в Pentax LX. Компонент состоит из пары контактов, скользящих по углеродному волокну. Значение сопротивления, создаваемое этой сборкой, передает настройки ISO и компенсации экспозиции в камеру. Со временем контакты могут окисляться и/или загрязняться, что приводит к нестабильным показаниям экспонометра в видоискателе. Очистка резистора может восстановить нормальную функциональность камеры.
Любая разборка корпуса LX нарушит герметичность. Новые уплотнители должны быть повторно установлены во время финальной сборки, чтобы восстановить защиту от влаги.
Шаг 1
Вставьте тонкий инструмент в вилку перемотки и открутите верхний узел ручки.
Удалите шайбу под ручкой перемотки.
Шаг 2
Удалите три винта #000 5.5 мм.
Снимите узел с кольцом компенсации экспозиции.
Удалите шайбу.
Удалите резиновое уплотнение.
Шаг 3
Удалите один винт #00 X мм.
Удалите один винт #00 2.5 мм.
Шаг 4
Сборка резистора заклепана или зажата, дальнейшая разборка невозможна.

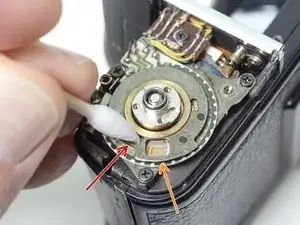

Используйте ватную палочку и изопропиловый спирт для очистки поверхности резистивного элемента.
Брызните чистящим средством для контактов, безопасным для пластика, на область щупов.
Несколько раз поворотите диск вперед и назад.
Проверьте сопротивление между фиолетовым проводом и землей. Оно должно быть в диапазоне от 7.5 кОм до 200 кОм без мертвых зон.
Шаг 5
Если резистор все еще не работает должным образом после очистки, удалите его и замените новой деталью.

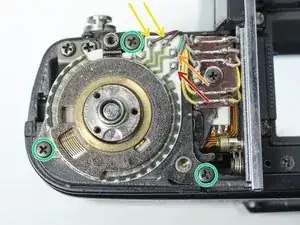

Отпаивайте один фиолетовый провод.
Отпаивайте один зеленый провод.
Отпаивайте два коричневых провода.

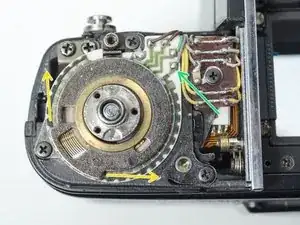

Удалите три винта #00.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
