Удаление верхней крышки Pentax LX (с торца намотки)
Удаление верхней крышки камеры является первым шагом во многих сервисных работах. Это дает пользователю прямой доступ к диску затвора, резистору скорости и механизму счетчика кадров.
Любая разборка корпуса LX нарушит герметичность. Новые уплотнители должны быть повторно установлены во время финальной сборки для восстановления защиты от влаги.
Шаг 1
Крышка рукоятки намотки имеет левую резьбу.

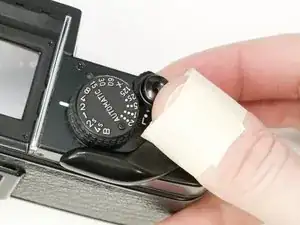

Используйте кусок скотча, обернутого липкой стороной наружу, чтобы зафиксировать крышку рукоятки намотки. Поворачивайте по часовой стрелке, чтобы освободить и снять.

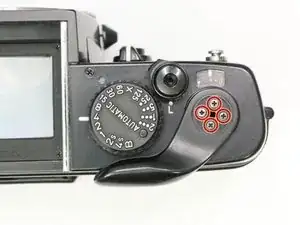

Уберите четыре винта #000 размером 2.5 мм.

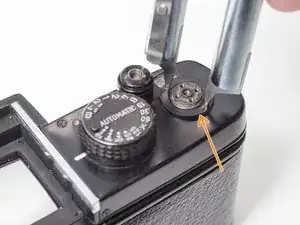

Используйте ключи для снятия гайки, удерживающей верхнюю крышку.
Шаг 2

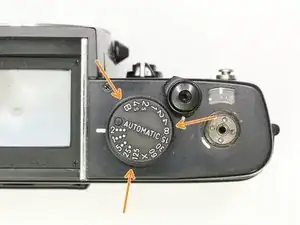

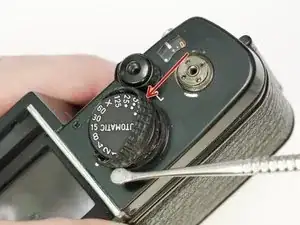

Осторожно снимите резиновое покрытие вокруг диска скорости затвора.
Уберите три винта #000 размером 1.6 мм.

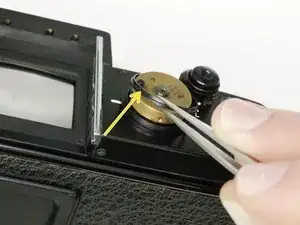

Снимите кольцо крышки.
Примечания по установке: После полной проверки камеры используйте несколько капель контактного клея, чтобы вернуть резиновое покрытие на место.
Шаг 3

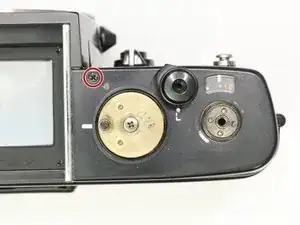

Уберите один винт #00 размером 2.5 мм.

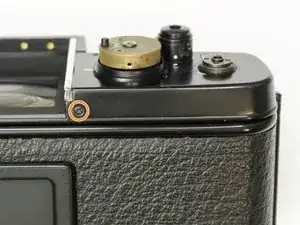

Уберите один винт #00 размером X мм.

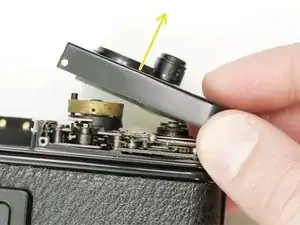

Снимите верхнюю крышку.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
