Замена рычага привода зеркала Pentax MZ-S

Распространённой неисправностью у Pentax MZ-S является рычаг привода зеркала. Это пластиковый рычаг на боковой стороне зеркального блока, который перемещает зеркало вверх и вниз во время экспонирования. Пластиковый наконечник, повторяющий профиль вращающегося кулачка, может отломаться, в результате чего зеркало застрянет в поднятом положении. Затвор при этом должен срабатывать нормально, но зеркало не пройдет полный ход. Кроме того, при застрявшем зеркале видоискатель будет чёрным, и камера не сможет выполнять автофокусировку.

В этом руководстве объясняется, как разобрать камеру для доступа к рычагу привода зеркала и как установить новую деталь для обеспечения корректной работы. Рекомендуется общее понимание принципов работы камер. Также потребуется некоторая техническая пайка.

Шаг 1

Нажмите защёлку, чтобы открыть крышку отсека плёнки.

Шаг 2

Удалите два винта 7,5 мм, крестовая отвертка #00.

Удалите один винт 9,0 мм, крестовая отвертка #00.

Удалите один винт 13,5 мм, крестовая отвертка #00, изнутри отсека для батареек.

Шаг 3

Нажмите кнопку, чтобы поднять вспышку.

Удалите один винт 3,5 мм, крестовая отвертка #00.

Удалите один винт 5,5 мм, крестовая отвертка #00.

Шаг 4

Осторожно отведите верхнюю крышку от корпуса, чтобы получить доступ к проводным соединениям.

Верхняя крышка всё ещё соединена в нескольких местах.

Шаг 5

Отогните угол резиновой накладки.

Снимите маленькую пластиковую крышку.

Будьте осторожны, чтобы не коротнуть провода до того, как конденсаторы вспышки будут правильно разряжены.

Шаг 6

Используйте мощный резистор 1 кОм–10 кОм для разрядки конденсатора. Подключите резистор между оголённым синим проводом, показанным на предыдущем шаге, и массой.

Конденсаторы вспышки хранят энергию под очень высоким напряжением. Неправильная разрядка конденсаторов может привести к травмам и/или повреждению камеры.

Шаг 7

Осторожно поднимите боковые защёлки белого зажима.

Удерживайте гибкую печатную плату (флекс) на корпусе камеры при подъёме, чтобы не повредить флекс.

Шаг 8

Отпаять красный провод.

Осторожно поднимите боковые защёлки белого зажима.

Удерживайте гибкую печатную плату (флекс) на корпусе камеры при подъёме, чтобы не повредить флекс.

Шаг 9

Отпаять синие, чёрные, коричневые и зелёные провода.

Снимите свободную регулировочную шайбу, если она присутствует.

Шаг 10

Удалите полоску целлофановой ленты, закрывающую флекс-соединения.

Отпаять соединения флекса.

Шаг 11

Используйте изопропиловый спирт, чтобы размягчить клей под пластиной с указанием страны, и снимите её.

Удалите один винт 5 мм, крестовая отвертка #00.

Удалите один винт 7,5 мм, крестовая отвертка #00.

Удалите два винта 4,5 мм, крестовая отвертка #00.

Удалите один винт 5,5 мм, крестовая отвертка #00.

Снимите пластиковую рамку вокруг контактов рукояти для аксессуаров.

Примечание при сборке: На этом этапе можно проверить работоспособность камеры. Установите заднюю крышку, вставьте свежую пару батарей и попробуйте сработать затвор.

Шаг 12

Удалите один винт 4,0 мм, крестовая отвертка #00.

Снимите левую крышку.

Шаг 13

Снимите переднюю крышку.

Шаг 14

Удалите один винт 6,0 мм, крестовая отвертка #00.

Удалите два винта 3,5 мм, крестовая отвертка #00.

Удалите один винт 5,0 мм, крестовая отвертка #00.

Снимите ушко ремня.

Шаг 15

Осторожно оттяните правую панель от корпуса. Она ещё прикреплена.

Отпаять флекс-соединения.

Шаг 16

Снимите защитную обкладку вокруг контактов рукояти для аксессуаров.

Поднимите флекс-контакты с их фиксирующих штырей. При необходимости используйте изопропиловый спирт, чтобы размягчить клей или ленту.

Удалите четыре винта 4,0 мм, крестовая отвертка #00 (стандартная метрическая резьба).

Удалите четыре винта 4,0 мм, крестовая отвертка #00 (пластиковая резьба).

Шаг 17

Отпаять чёрный и красный провода динамика.

Шаг 18

Отпаять белый и розовый провода.

Отпаять красный, чёрный и серый провода.

Отпаять красный, чёрный и оранжевый провода.

Отпаять белый и синий провода.

Осторожно отслойте ленту и освободите красный, чёрный, белый и синий провода от клея. При необходимости размягчите клей изопропиловым спиртом.

Отпаять флекс-соединение.

Отпаять флекс-соединение.

Шаг 19

Паять и удалить красный, чёрный, серый и оранжевый провода.

Отпаять контакты гибкого кабеля.

Отключить разъём гибкого кабеля.

Отпаять жёлтый и фиолетовый провода.

Шаг 20

Отпаять чёрный провод.

Отпаять контактную клемму аккумулятора.

Отпаять контакты гибкого кабеля.

Шаг 21

Отпаять соединение гибкого кабеля и снять его с фиксирующих стоек. При необходимости используйте изопропиловый спирт, чтобы размягчить клей.

Осторожно отслоить гибкий кабель от поверхности конденсатора вспышки. При необходимости используйте изопропиловый спирт, чтобы размягчить клей.

Шаг 22

Удалите два винта 5,0 мм #00.

Снимите окуляр.

Внешнее покрытие окуляра приклеено только двусторонним скотчем и может отойти само по себе. Убедитесь, что весь блок окуляра удалён, прежде чем продолжать.

Шаг 23

Удалите один винт #00.

Примечание при сборке: Убедитесь, что нижний контакт захватывается пластиковой выступкой и что контакт открыт, когда кнопка отпирания объектива не нажата.

Шаг 24

Поверните чёрную шестерню вниз, пока зеркало не перевернётся в положение съёмки. Может потребоваться несколько оборотов.

Некоторые неисправности приводят к тому, что зеркало визуально кажется в верхнем положении, но внутренний механизм всё ещё «вниз». Механизм необходимо переместить, чтобы освободить корпус зеркала.

Шаг 25

Удалите один винт 4,0 мм.

Осторожно отведите гибкую плату от корпуса.

Шаг 26

Удалите два винта 6,5 мм #0.

Удалите один винт 8,0 мм #0.

Удалите один винт 4,0 мм #00.

Удалите один винт 4,5 мм #00.

Удалите два винта 2,5 мм #00.

Здесь может быть шайба-прокладка. Удалите, если она свободна.

Удалите один винт с втулкой 4,0 мм #00.

Шаг 27

Поднимите блок зеркала вверх, чтобы освободить его от нижней пластины.

Поднимите левую сторону блока зеркала и поверните её вверх и наружу из корпуса камеры.

Будьте осторожны. Следите за зацепившимися гибкими кабелями или проводами. Правая сторона блока зеркала всё ещё соединена с корпусом камеры, и его нельзя полностью снять.

Проверьте наличие шайб-прокладок в местах крепления. Отметьте их расположение и удалите, если они свободны.

Шаг 28

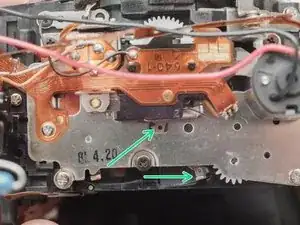

Отпаять чёрный провод.

Удалите один винт 3,0 мм #00, фиксирующий светодиод крепления.

Удалите пять винтов 3,5 мм #00.

Шаг 29

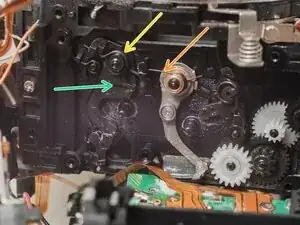

Снимите два приводных шестерни из корпуса зеркала.

Снимите пружину рычага подзаряда затвора.

Снимите пружину рычага привода зеркала.

Снимите рычаг привода зеркала.

Шаг 30

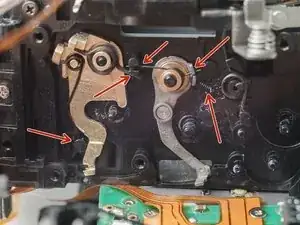

Перенесите две пружины со старого приводного рычага на новый приводной рычаг.

Установите новый приводной рычаг.

Проверьте, что все натяжные пружины правильно натянуты на указанные пятаки.

Шаг 31

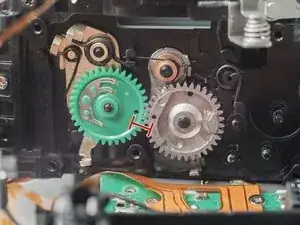

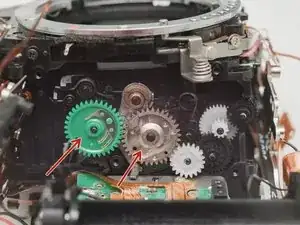

Убедитесь, что указанные отверстия выровнены при установке приводных шестерен.

Шаг 32

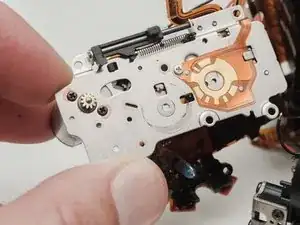

Сдвиньте исполнитель апертуры влево.

Защипните маленький рычажок вниз и дайте ему защёлкнуться на место.

Исполнитель апертуры должен удерживаться в левом крайнем положении хода, если всё сделано правильно.

Шаг 33

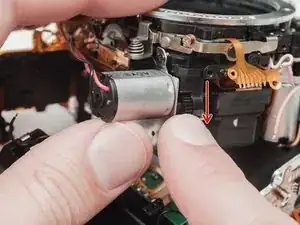

Установите плату мотора зеркала.

Поверните чёрную шестерню вниз, чтобы переместить зеркало через полный цикл.

Проверьте, что зеркало полностью опускается на опору зеркала в положении съёмки.

Проверьте, что механизм управления апертурой перемещается в своём канале.

Продолжайте поворачивать чёрную шестерню, пока в отверстии не появится это отверстие и рычаг подзаряда затвора не сдвинется вправо.

Шаг 34

Убедитесь, что все провода и гибкие кабели находятся на своих местах перед началом установки. Тщательно следите, чтобы избежать защемления.

Шаг 35

Подайте низкое постоянное напряжение (3–6 В) на мотор зеркала, чтобы проверить работу блока зеркала. Должны наблюдаться нормальные движения лепестков затвора, управления апертурой и зеркала.

Заключение

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке. Будьте внимательны при прокладке проводов и гибких кабелей, чтобы они шли так же, как при первоначальной сборке.

Перевод руководства с ifixit.com
