Обслуживание механизма зеркального отсека Pentax Super Program

Снимите резиновую декоративную крышку. Она приклеена контактным клеем снизу. Для размягчения клея можно использовать изопропиловый спирт.

Открутите стопорную гайку разводным ключом. Стопорная гайка имеет левую резьбу.

Снимите рычаг перемотки.

Удалите пружинную шайбу.

Снимите одну регулировочную шайбу.

Установите диск режимов в положение «L».

С помощью разводного ключа открутите стопорную гайку диска.

Снимите диск режимов.

Поместите твёрдый предмет в вилку.

Открутите рукоятку перемотки.

С помощью разводного ключа снимите стопорную гайку.

Снимите диск компенсации экспозиции.

Удалите два винта по обе стороны от видоискателя.

Удалите два винта по обе стороны от байонета объектива.

Удалите один винт рядом с диском компенсации экспозиции.

С помощью разводного ключа снимите стопорную гайку под рычагом перемотки.

Аккуратно снимите верхнюю крышку. Она по-прежнему прикреплена одним проводом.

Отпаять один серый провод синхронизации вспышки.

Удалите три винта M1.7 x 3 мм.

Снимите нижнюю крышку.

Используйте никель или другую большую монету, чтобы снять рукоятку.

Капните изопропиловый спирт по краю кожзаменителя, чтобы размягчить клей.

Используйте тупой скребок, чтобы приподнять один угол и снять панель.

Повторите на стороне перемотки камеры.

Примечания по установке: Используйте контактный клей для повторного приклеивания кожзаменителя после полной сборки и проверки камеры.

Удалите один винт M1.7 x 4.5 мм.

Удалите один шлицевой винт.

Используйте изопропиловый спирт, чтобы размягчить клей под гибкой печатной платой.

Осторожно приподнимите плату до тех пор, пока она не освободится от корпуса камеры.

Отпаять один красный провод.

Отпаять один светло-голубой провод.

Отпаять один оранжевый провод.

Отпаять один фиолетовый провод.

Удалите один винт M1.7 x 4.5 мм.

Удалите один винт M1.7 x 5 мм.

Удалите один потайной винт M1.7 x 5.5 мм.

Отведите контактный клеммник от посадочного места.

Снимите крепление штатива.

Удалите один шлицевой винт.

Удалите один винт M1.7 x 4 мм.

Ослабьте один шлицевой винт (он останется соединённым с узлом).

Снимите сборку резистора ISO с вала перемотки. Она по-прежнему прикреплена гибкой платой.

Удалите один винт M1.7 x 2.5 мм. Он доступен только при положении диска режимов «L».

Удалите один крестовой винт.

Отведите ЖК-дисплей в сторону. Он по-прежнему прикреплён гибкой платой.

Удалите один винт M1.7 x 2.5 мм.

Удалите один шлицевой винт.

Отпаять один серый провод.

Отпаять один красный провод.

Отпаять один коричневый провод.

Отпаять один белый провод.

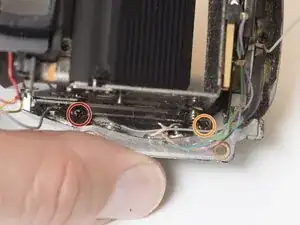

Удалите четыре винта M1.9 x 5 мм.

Удалите два винта M1.7 x 2.5 мм.

Удалите один винт M1.7 x 3.5 мм под нижней пластиной.

Некоторые версии камеры могут иметь дополнительный винт под креплением штатива, который необходимо удалить.

Взведите затвор.

Убедитесь, что блок диска режимов и блок выбора ISO свободны от креплений.

Освободите зеркальный отсек и переднюю плату, покачивая их.

Следите за проволочными защемлениями при извлечении.

Проверьте наличие свободных регулировочных шайб на передней плате и отметьте их положение.

Отпаяйте один оранжевый провод.

Отпаяйте один синий провод.

Отпаяйте один розовый провод.

Отпаяйте два фиолетовых провода.

Отпаяйте один зелёный провод.

Отпаяйте два жёлтых провода для резистора диафрагмы.

Отпаяйте один серый провод для синхронизации вспышки.

Отпаяйте один красный провод питания ячейки экспонометра.

Отпаяйте один чёрный провод питания ячейки экспонометра.

Отпаяйте один серый провод для синхронизации вспышки.

Отпаяйте один розовый провод для синхронизации вспышки.

Удалите два винта M1.4 x 2 мм.

Используйте лопатку, чтобы аккуратно поддеть пластину разъёма.

Снимите силиконовую изоляционную прокладку.

Удалите два винта M1.4 x 1.6 мм.

При снятии следите за регулировочными шайбами и запомните их расположение.

Удалите один винт M1.7 x 4.5 мм.

Ослабьте один винт M1.7 x 4.5 мм, но оставьте его на месте.

Удалите два винта M1.7 x 1.6 мм.

Снимите регулятор зеркала.

Удалите одну пластиковую втулку.

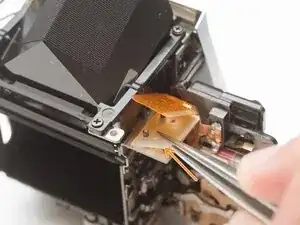

Осторожно поднимите печатную плату от корпуса зеркала.

TTL-измеритель вспышки должен быть выведен из корпуса, чтобы освободить плату для снятия.

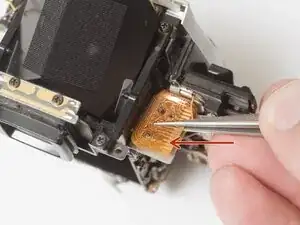

Снимите гибкую печатную плату с опорных стоек.

Удалите силиконовую изоляционную прокладку.

Удалите два винта M2 x 3 мм.

Удалите один винт M1.7 x 3 мм.

Взведите и отпустите зеркало, чтобы оно оказалось в положении съёмки (прижато к фокусировочному экрану).

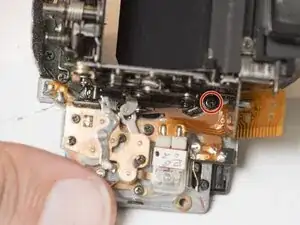

Удалите один винт M1.7 x 3 мм.

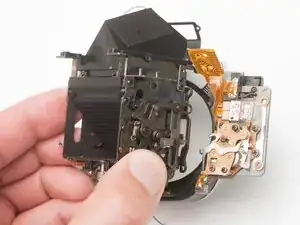

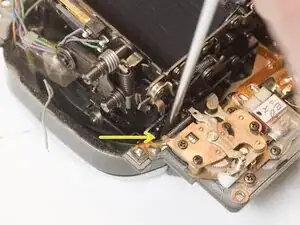

Отведите корпус зеркала от передней панели объектива.

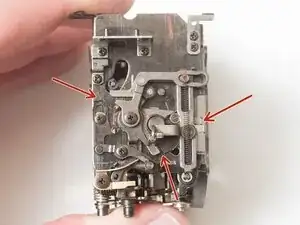

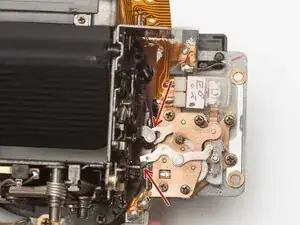

Проверьте точки сопряжения для управления диафрагмой, предварительного просмотра глубины резкости и автоспуска при сборке корпуса зеркала.

Удалите один винт.

Удалите один винт.

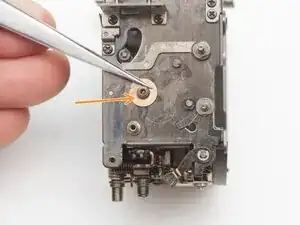

Удалите одну регулировочную шайбу.

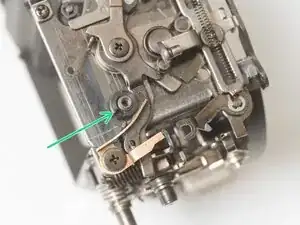

Обратите внимание на резиновый буфер на опорном стержне. Его следует снять и очистить перед сборкой.

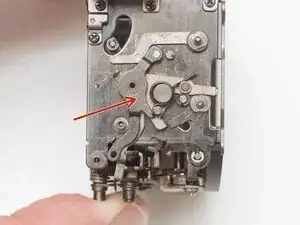

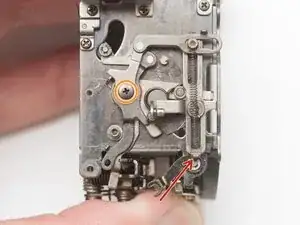

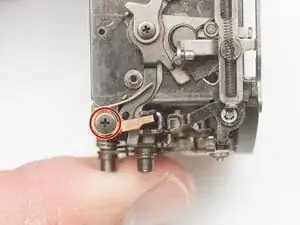

Удалите один винт.

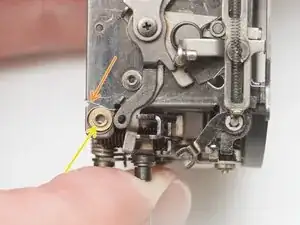

Снимите натяжную пружину.

Удалите латунную втулку.

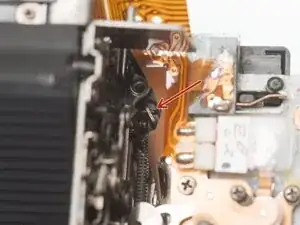

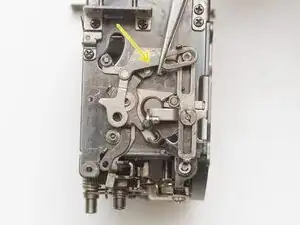

Отстегните и снимите витую пружину. Она может быть зафиксирована контактным клеем.

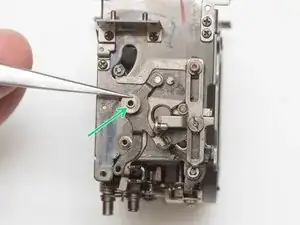

Удалите один винт.

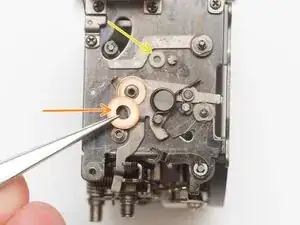

Снимите рычаг предварительного просмотра глубины резкости.

Удалите втулку.

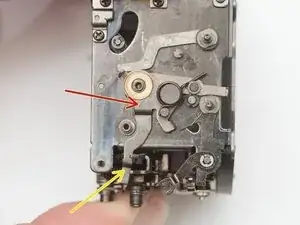

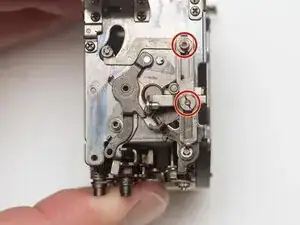

Используйте накидной ключ или U-образный ключ, чтобы снять две гайки.

Снимите рычаг автоматического управления диафрагмой.

Снимите рычаг подъёма зеркала.

Удалите регулировочную шайбу.

Удалите пластиковую втулку.

Удалите рычаг опускания диафрагмы.

Удалите регулировочную шайбу.

Примечания по установке: Убедитесь, что подошва рычага правильно расположена между пружиной подъёма зеркала и возвратным рычагом зеркала при сборке.

Удалите два старых резиновых буфера.

Очистите все оси изопропиловым спиртом.

Очистите все снятые детали изопропиловым спиртом.

Механизм зеркала не требует смазки для корректной работы. Большинство движущихся соединений работают сухими.

Точки с высокой трением можно смазывать тяжёлой молибденовой смазкой для уменьшения износа.

Замена резиновых демпферов необязательна. Силиконовая трубка, обрезанная по длине, является хорошим источником.
