Замена затвора Pentax ZX-5n
Шаг 1

Нажмите на винт, чтобы сжать шарнир с пружиной и освободить крышку.
Шаг 2

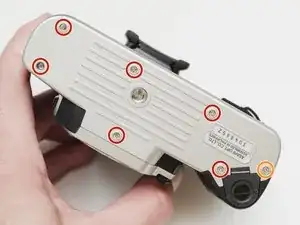

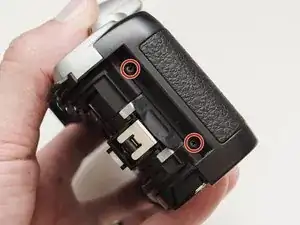

Удалите шесть винтов 5.3 мм, отвертка #00.
Удалите один винт 3.4 мм, отвертка #00.
Короткий винт имеет машинную резьбу и вкручивается в пластину внизу. Остальные вкручиваются в пластиковый корпус.
Шаг 3

Удалите три винта 5.3 мм, отвертка #00 (нижний винт не всегда присутствует).
Удалите один винт 7.3 мм, отвертка #00.

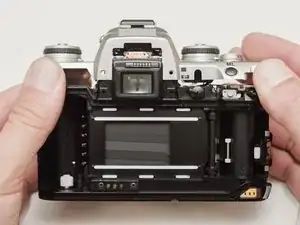

Снимите крышку дистанционного триггера.
Шаг 4

Удалите один винт 3.4 мм, отвертка #00.
Удалите два винта 5.3 мм, отвертка #00.
При необходимости аккуратно приподнимите корпус вспышки, чтобы облегчить снятие крышки.
Шаг 5

Удалите два винта 3.9 мм, отвертка #00.
Шаг 6

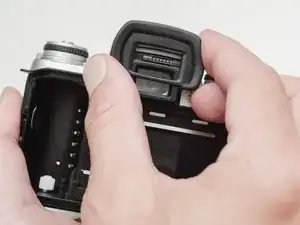

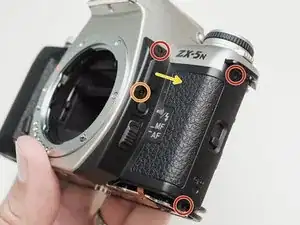

Сдвиньте наглазник вверх и снимите его, чтобы получить доступ к винтам под ним.
Шаг 7

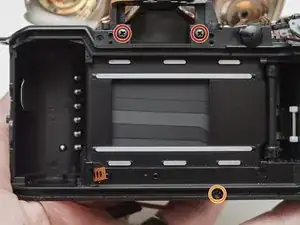

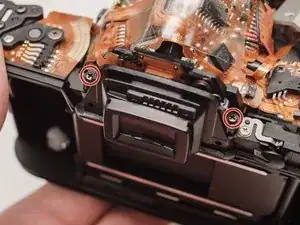

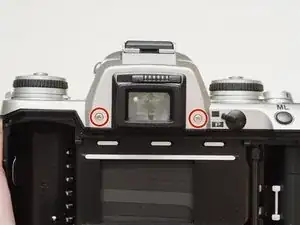

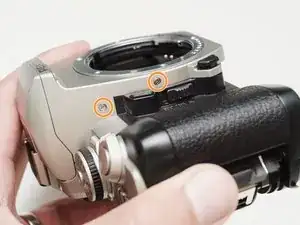

Удалите два винта 5.3 мм, отвертка #00 у видоискателя.

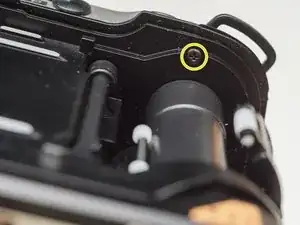

Удалите один винт 6.8 мм, отвертка #00 в отсеке батареек.
Удалите один винт 7.0 мм, отвертка #00 рядом с бобиной-приёмником пленки.
Шаг 8

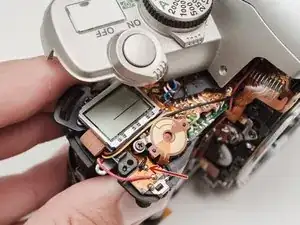

Приподнимите крышку так, чтобы она лишь отставала от корпуса. Она всё ещё прикреплена несколькими проводами.
Шаг 9

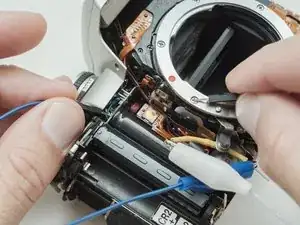

Используйте резистор 1 кОм–10 кОм, чтобы разрядить конденсатор. Подключите резистор между синим проводом, оголённым на предыдущем шаге, и землёй.
Конденсаторы вспышки хранят заряд при очень высоком напряжении. Неправильный разряд может привести к травме или повреждению камеры.
Шаг 10

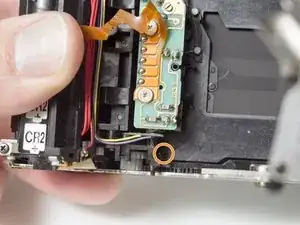

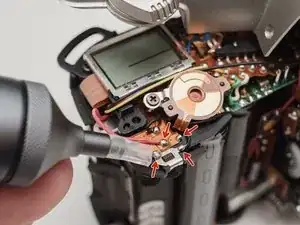

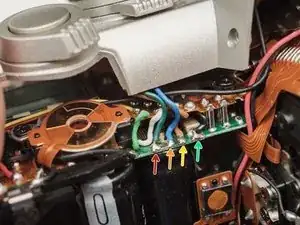

Отпаять один зелёный провод.
Отпаять один синий провод.
Отпаять один коричневый провод.
Отпаять один чёрный провод.
Шаг 11


Отпаять один чёрный провод.
Вытащите чёрный провод из его прокладки.

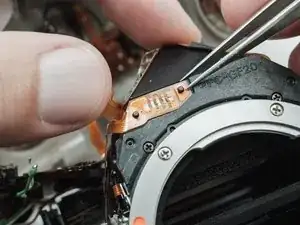

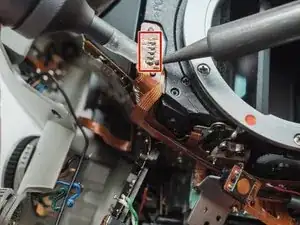

Отпаять гибкий разъём
Будьте осторожны, чтобы не перегреть гибкую плату. Работайте короткими интервалами. При необходимости делайте паузы для остывания.
Некоторые ремонтные операции можно выполнять при подключённой верхней крышке, но гибкий разъём хрупок и легко повреждается.
Шаг 12

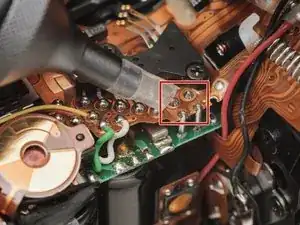

Отпаять указанные соединения. Для контактов с язычками используйте отсос для припоя.
Вытащите чёрный провод из гибкого разъёма батареи, чтобы получить больше свободы в соединении с верхней крышкой.
Будьте осторожны, чтобы не перегреть гибкую плату. Работайте короткими интервалами. При необходимости делайте паузы для остывания.
Шаг 13

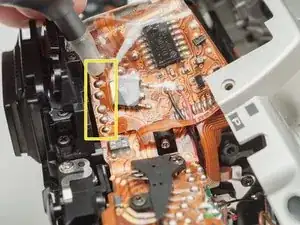

Используйте отсос для припоя, чтобы отпаять четыре стойки от гибкой платы.
Это самая сложная часть ремонта. Потребуются терпение и настойчивость.
Будьте осторожны, чтобы не перегреть гибкую плату. Работайте короткими интервалами. При необходимости делайте паузы для остывания.
Шаг 14

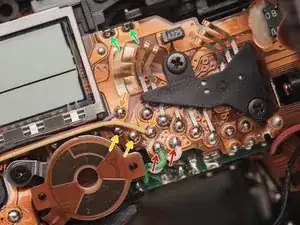

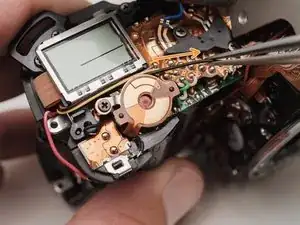

Отпаять соединения мотора перемотки плёнки.
Отпаять соединения счётчика зубчатого колеса.
Отпаять соединения питания и земли.
Отпаять соединения переключателя панорамы.
Будьте осторожны, чтобы не перегреть гибкую плату. Работайте короткими интервалами. При необходимости делайте паузы для остывания.
Шаг 15

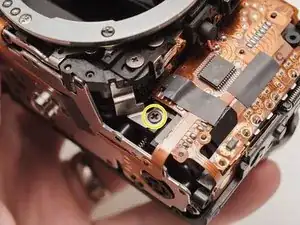

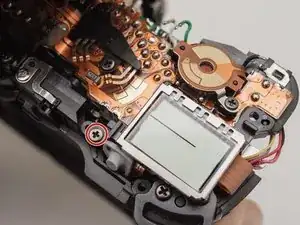

Удалите один винт 4.3 мм, отвертка #00.
Шаг 16

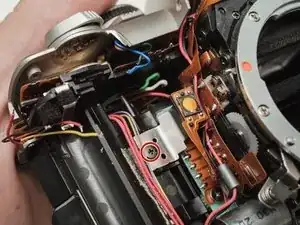

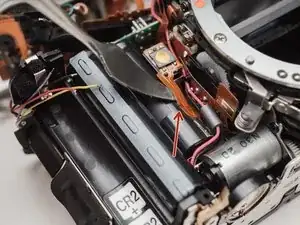

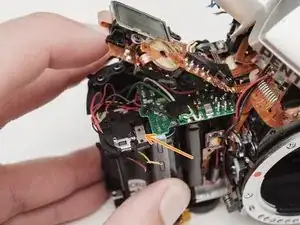

Осторожно подденьте пластиковый держатель под гибкой платой. Он может слегка зацепиться за контактную подвижную лапку батареи.

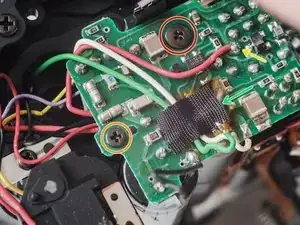

Обратите пристальное внимание на соединения вокруг четырёх сквозных стоек при подъёме гибкой платы. Убедитесь, что не осталось остатков припоя и что плата свободно отходит.
Эта металлическая пластина слабо закреплена лаком и может легко оторваться. Следите за ней.
Шаг 17

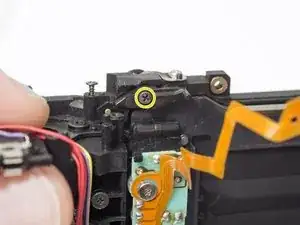

Удалите один винт 3.3 мм, отвертка #00.
Удалите один винт 3.9 мм, отвертка #00.
Отпаять красный провод.
Снимите чёрную ленту. Оставьте её прикреплённой к проводам.
Шаг 18

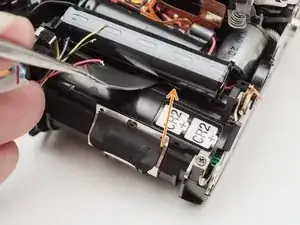

Осторожно отлейте гибкую плату от поверхности конденсатора.
Под большим конденсатором может быть дополнительный клей.
Поднимите два конденсатора и плату вспышки как единый блок.
Двухсторонний скотч, используемый для крепления конденсаторов, можно размягчить изопропиловым спиртом при необходимости.
Шаг 19

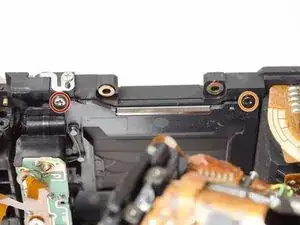

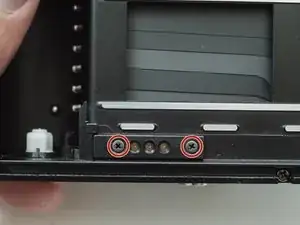

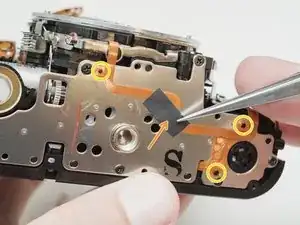

Удалите два винта 3.4 мм, отвертка #00. Снимите пластину, удерживающую контакты на месте.
Отлейте ленту от пластины. Оставьте ленту прикреплённой к гибкой плате.
Снимите гибкие платы с удерживающих направляющих.
Шаг 20

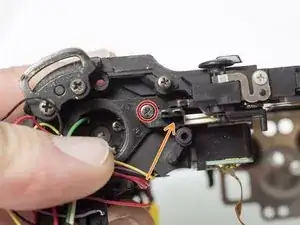

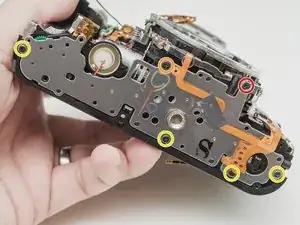

Удалите один потайной винт №0 длиной 3,3 мм.
Удалите один винт с уступом №0 длиной 3,9 мм.
Удалите четыре винта №00 длиной 3,3 мм.

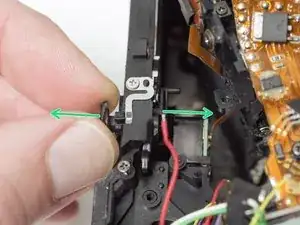

Ослабьте этот гибкий кабель, пропустив через корпус немного провисающей петли.

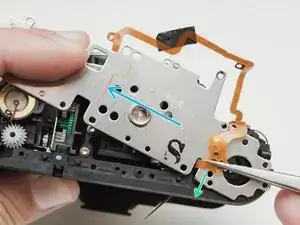

Отожмите пластину с направляющих, слегка поверните по часовой стрелке и аккуратно вытяните через ослабленный гибкий кабель.
Технику камеры, который оставил мне маленькую записку... я вас вижу.
Шаг 21

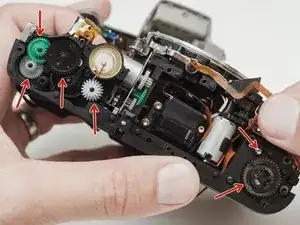

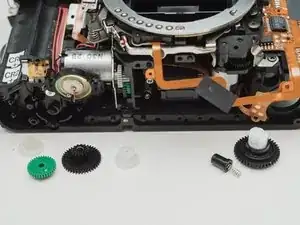

Лучше вынуть эти детали сейчас, чтобы они не выпали позже во время ремонта.
Шаг 22

Удалите один винт №00 длиной 3,8 мм.
Шаг 23

Разпайте соединения.
Поднимите гибкий кабель с удерживающих штифтов.
Будьте осторожны, чтобы не перегреть гибкую плату. Работайте короткими интервалами. При необходимости делайте перерывы для остывания.
Шаг 24

Удалите два винта №0 длиной 5,3 мм.
Шаг 25

Удалите два винта №0 длиной 7,4 мм.
Удалите один винт №0 длиной 8,3 мм.
Удалите один винт №00 длиной 3,3 мм. Металлический кронштейн будет ослаблен и также должен быть удалён.
Шаг 26

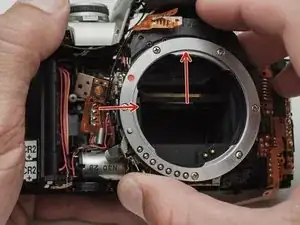

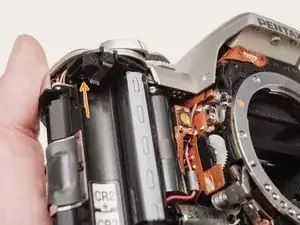

Слегка прижмите передний блок корпуса вверх, затем поднимите левую сторону и отведите её от корпуса.
Двигайтесь медленно и следите за компонентами, которые могут зацепляться. Правая сторона всё ещё прикреплена большим гибким кабелем.
Шаг 27

На точках крепления переднего блока корпуса могут находиться распорные шайбы.
Отметьте их расположение и удалите, если они ослаблены.
Шаг 28


Удалите один винт №00 длиной X мм.
Снимите контакт панорамного переключателя.
Удалите один винт №00 длиной X мм.
Разберите панорамный переключатель и удалите обе его части.
Шаг 29

Удалите один винт №00 длиной X мм.
Удалите два винта №00 длиной X мм.
Снимите затворный узел.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
