Замена диска выдержки Pentax ZX-5n

Нажмите на винт, чтобы сжать шарнир с пружиной и открыть крышку.

Снимите шесть винтов 5,3 мм, отвертка #00.

Снимите один винт 3,4 мм, отвертка #00.

Короткий винт имеет машинную резьбу и вкручивается в пластину снизу. Остальные вкручиваются в пластиковый корпус.

Снимите три винта 5,3 мм, отвертка #00 (нижний винт не всегда присутствует).

Снимите один винт 7,3 мм, отвертка #00.

Снимите крышку разъёма дистанционного спуска.

Снимите один винт 3,4 мм, отвертка #00.

Снимите два винта 5,3 мм, отвертка #00.

При необходимости аккуратно приподнимите блок вспышки, чтобы легче снять крышку.

Снимите два винта 3,9 мм, отвертка #00.

Сдвиньте окуляр вверх и снимите его, чтобы получить доступ к винтам под ним.

Снимите два винта 5,3 мм, отвертка #00 возле окуляра.

Снимите один винт 6,8 мм, отвертка #00 в отсеке для батареи.

Снимите один винт 7,0 мм, отвертка #00 рядом с барабаном приёма плёнки.

Приподнимите крышку так, чтобы она освободилась от корпуса. Она всё ещё удерживается несколькими проводами.

Используйте резистор 1 кОм–10 кОм, чтобы разрядить конденсатор. Подключите резистор между синим проводом, оголённым на предыдущем шаге, и землёй.

Конденсаторы вспышки хранят энергию при очень высоком напряжении. Неправильный разряд конденсаторов может привести к травмам и/или повреждению камеры.

Отпаять один зелёный провод.

Отпаять один синий провод.

Отпаять один коричневый провод.

Отпаять один чёрный провод.

Отпаять один чёрный провод.

Выведите чёрный провод из его прокладки.

Отпаять гибкий разъём (флекс).

Будьте осторожны, чтобы не перегреть гибкую плату. Работайте короткими интервалами. При необходимости делайте перерывы для остывания.

Некоторые ремонты можно выполнять при подключённой верхней крышке, но гибкий разъём хрупкий и легко повреждается.

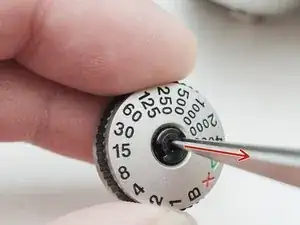

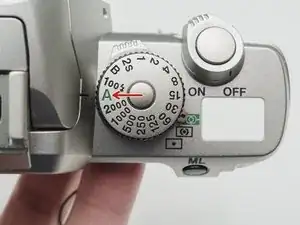

Установите диск выдержки в положение «A».

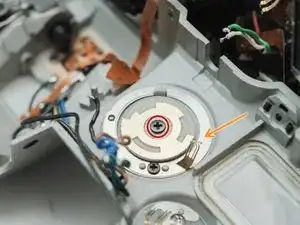

Снимите один винт 4,3 мм, отвертка #00.

Будьте осторожны, чтобы не повредить контактные лепестки датчика для переключателя замера. Они деликатны и легко гнутся.

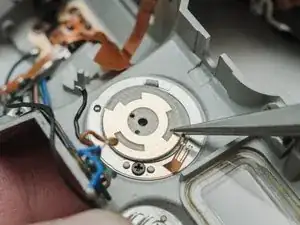

Снимите контактную печатную плату.

Под платой может находиться металлическая пластина, которая может прилипнуть к плате.

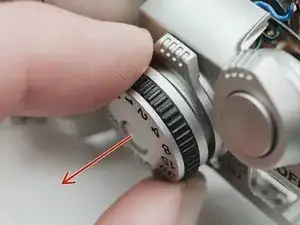

Выдвиньте диск компенсации экспозиции из верхней крышки.

Если диск не был установлен в положение «A» в Шаге 10, ручка не выйдет. Поворачивать ручку на этом этапе может повредить фиксирующую пружину.

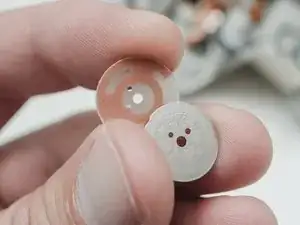

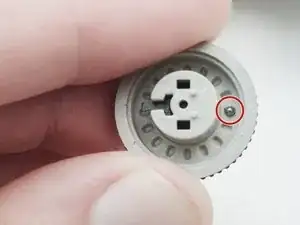

Извлеките шарикоподшипник изнутри диска.

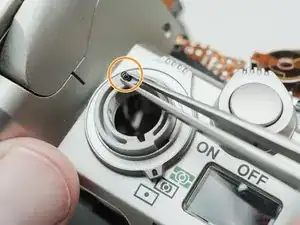

Снимите фиксирующую пружину с верхней крышки.

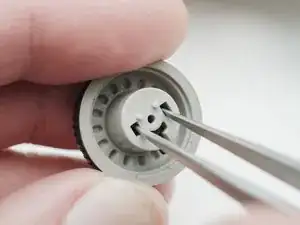

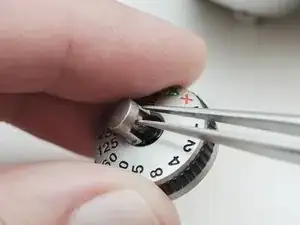

Используйте пинцет, чтобы отжать защёлки на кнопке блокировки.

Снимите кнопку блокировки с верхней части диска.

Снимите привод блокировки.

Снимите пружину блокировки.

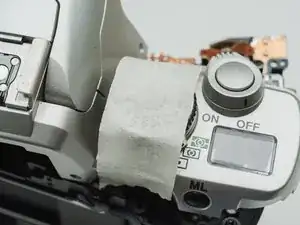

Используйте ленту, чтобы удерживать компоненты на месте при установке диска.
