Очистка регулятора малых выдержек Pentax Spotmatic

Регулятор малых выдержек контролирует выдержки равные и ниже 1/30 секунды. Его очистка может решить проблемы с нестабильными или неверными малыми выдержками.

Шаг 1

Ослабьте три винта-заклёпки. Не снимайте их с крышки счётчика кадров.

Снимите крышку счётчика кадров.

Выверните один винт 2,5 мм с прямой шлицевой головкой. Он имеет обратную или левую резьбу.

Снимите диск счётчика кадров.

Снимите удерживающую гайку с помощью гайкового ключа с зубьями. Также подойдёт пара тонких щипцов.

На некоторых Spotmatic эта гайка может иметь обратную резьбу. Работайте осторожно.

Снимите опорный диск.

Шаг 2

Выверните три винта 2,3 мм с прямой шлицевой головкой.

Используйте пику, чтобы повернуть фиксирующую шайбу, пока лопастные секции не освободятся.

Снимите рычаг перемотки.

Снимите пластиковую компенсирующую шайбу.

Шаг 3

Выверните один винт с шляпкой-штифтом 2,8 мм.

Сборка диска находится под пружинным напряжением. Держите двумя пальцами верхнюю часть диска при ослаблении винта, чтобы предотвратить его выскакивание.

Снимите диск выдержек.

Снимите диск ISO.

Снимите внутреннюю пружину.

Снимите корпус диска.

Шаг 4

Отверстие в корпусе диска должно надеваться на выступ скоростного резистора.

Выступ на диске ISO должен входить в отверстие корпуса диска.

При сжатии пружины и установке центрального винта бывает трудно совместить всё. Будьте терпеливы.

Шаг 5

Вставьте тонкий прочный инструмент в вилку шпинделя.

Отверните ручку перемотки.

Снимите удерживающую гайку с помощью гайкового ключа с зубьями.

Снимите индикатор плёнки.

Снимите пружинную шайбу.

Снимите фрикционную пластину.

Шаг 6

Выверните один винт 3,0 мм с прямой шлицевой головкой.

Снимите верхнюю крышку.

Шаг 7

Выверните два винта с прямой шлицевой головкой X мм.

Выверните два винта с прямой шлицевой головкой X мм.

Снимите нижнюю крышку.

Шаг 8

Это пример правильно функционирующего механизма взведения зеркала.

Большая шестерня слева приводится в движение рычагом перемотки плёнки на верхней части камеры.

Длинный серебристый рычаг — это рычаг взведения зеркала. Он поднимает чёрную планку в верхнюю часть пазу при взводе камеры, что взводит основную пружину зеркала.

Правый рычаг удерживает чёрную планку на месте, пока камера взведена и готова к съёмке.

В конце экспозиции большая чёрная шестерня толкает спусковой рычаг, возвращая зеркало в положение для просмотра.

Шаг 9

Отверните или отпаяйте один чёрный провод. Это главный провод питания, идущий от выключателя экспонометра на стороне зеркального отсека.

Отверните один синий провод. Это провод заземления, соединяющий цепь экспонометра с корпусом камеры.

Отпаяйте один жёлтый и один чёрный провод от скоростного резистора.

Шаг 10

Выверните три винта 5,7 мм с прямой шлицевой головкой.

Выньте узел видоискателя.

Пентапризма, окуляр и цепь экспонометра выйдут вместе с видоискателем.

Шаг 11

Снимите винт крышки с помощью гайкового ключа с зубьями.

Снимите рычаг самоспуска. Внутренний механизм развернётся за пределы установленного положения при снятии рычага.

Примечание при установке: Временно поместите рычаг на штифт на 90° против часовой стрелки от его установленного положения. Заводите самоспуск. Снимите рычаг и установите его в рабочее положение. Освободите самоспуск.

Шаг 12

Нанесите изопропиловый спирт по краю кожаного покрытия, чтобы размягчить клей.

Используйте тупой скребок, чтобы поддеть край кожаного покрытия и начать его снятие.

Полностью удалите кожаное покрытие с обеих сторон камеры.

Если рычаг самоспуска не удаётся снять, кожаное покрытие можно отлепить лишь настолько, чтобы получить доступ к винтам.

Примечание при установке: Для повторного приклеивания кожаного покрытия используйте контактный клей или шеллак.

Шаг 13

Выверните четыре винта 4,6 мм с прямой шлицевой головкой.

Выверните один винт 4,3 мм с прямой шлицевой головкой.

Снимите переднюю плату объективного крепления.

Обратите внимание на положение и количество компенсирующих шайб в каждом месте крепления. Их нужно установить в тех же местах при сборке.

Если верхняя крышка всё ещё прикреплена, сначала поднимите низ платы объективного крепления. Вокруг верхней части байонета есть кромка, которая входит в зацепление с верхней крышкой.

Шаг 14

Отстегните возвратную пружину зеркала.

Выверните один шуруп с выступом 4,8 мм с прямой шлицевой головкой.

Снимите шпонку-шайбу.

Шаг 15

Отпаять два красных провода. Они подключаются к контакту X-синхронизации.

Отпаять один чёрный провод. Он подключается к контакту отсека батареи.

Протянуть чёрный провод вольтметра через отверстие в шасси.

Шаг 16

Удалите один винт с плоской головкой 4,3 мм.

Удалите один винт с плоской головкой с упором 4,5 мм.

Поднимите коробку зеркала и снимите её с стоек на задней части корпуса камеры. При необходимости стойки можно снять для облегчения удаления и установки.

Шаг 17

Затвор должен быть отпущен перед установкой коробки зеркала.

Рычаг зарядки зеркала должен находиться позади рычага привода зеркала, исходящего из коробки зеркала.

Штифт от вала спуска затвора должен располагаться выше рычага спуска зеркала на коробке зеркала.

Шаг 18

Сняв коробку зеркала, можно выпустить затвор, нажав на штангу спуска затвора...

и отпустив защёлку передней шторы

Шаг 19

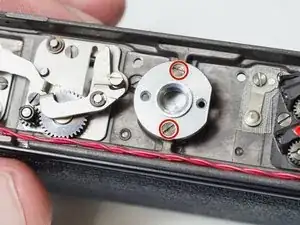

Удалите два винта с плоской головкой 3,5 мм.

Шаг 20

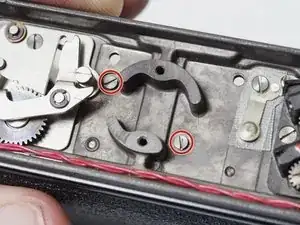

Удалите два винта с плоской головкой 2,8 мм.

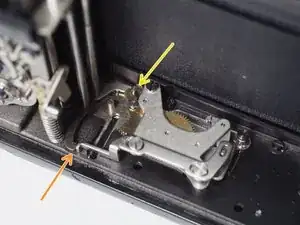

Примечания при установке: Убедитесь, что рычаг вилки и рычаг задержки правильно сцеплены с регулятором медленной скорости.

Шаг 21

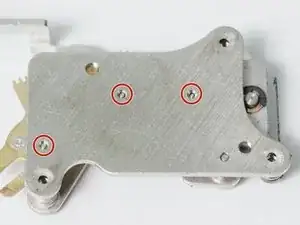

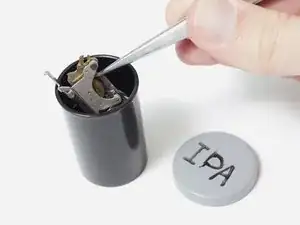

Очистите регулятор медленной скорости, замочив его в изопропиловом спирте, чтобы размягчить грязь и отложения.

Многократно приводите в действие зубчатый механизм, чтобы удалить загрязнения. При наличии можно также использовать ультразвуковую ванну.

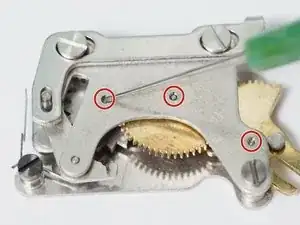

После высыхания смажьте шесть точек поворота маслом для затвора, чтобы обеспечить стабильную работу.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.
