Снятие основной платы Pentax Super Program

Снимите резиновую декоративную крышку. Она закреплена контактным клеем снизу. Для размягчения клея можно использовать изопропиловый спирт.

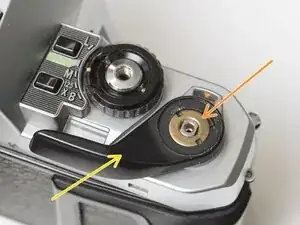

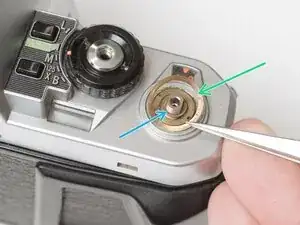

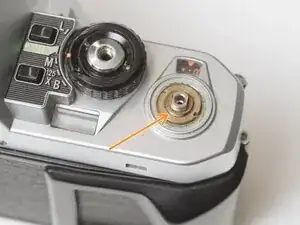

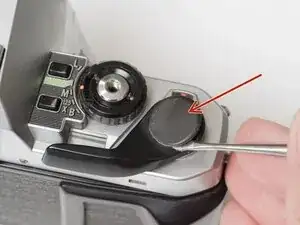

Открутите фиксирующую гайку с помощью гаечного ключа для шпонок. Фиксирующая гайка имеет обратную резьбу.

Снимите рычаг перемотки.

Снимите пружинную шайбу.

Снимите одну регулировочную шайбу.

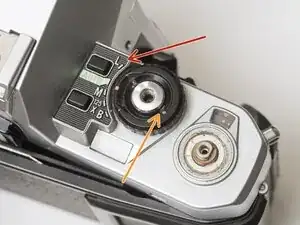

Установите диск режимов в положение «L».

С помощью гаечного ключа открутите фиксирующую гайку диска.

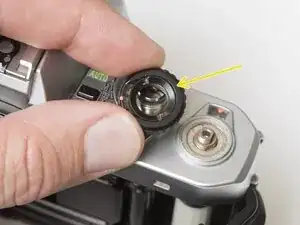

Снимите диск режимов.

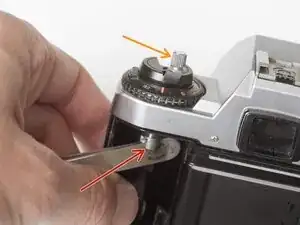

Поместите твёрдый предмет в вилку.

Открутите рычаг перемотки.

С помощью гаечного ключа снимите фиксирующую гайку.

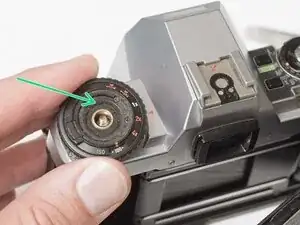

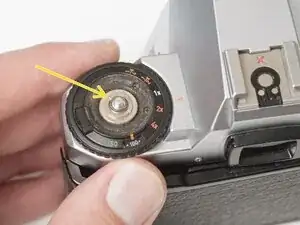

Снимите диск компенсации экспозиции.

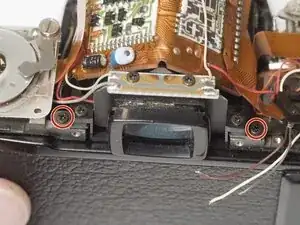

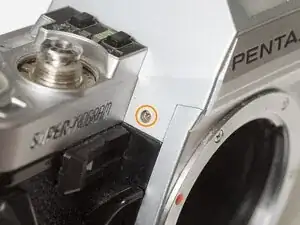

Удалите два винта по обе стороны от окуляра.

Удалите два винта по обе стороны от байонета объектива.

Удалите один винт рядом с диском компенсации экспозиции.

С помощью гаечного ключа снимите фиксирующую гайку под рычагом взвода.

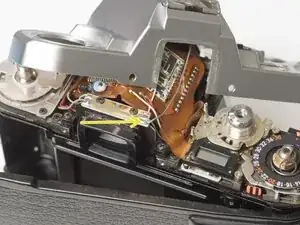

Осторожно снимите верхнюю крышку. Она всё ещё прикреплена одним проводом.

Отпа́йтесь один серый провод синхронизации вспышки.

Удалите три винта M1.7 x 3 мм.

Снимите нижнюю крышку.

Используйте никелевую монету или другую крупную монету, чтобы снять рукоятку.

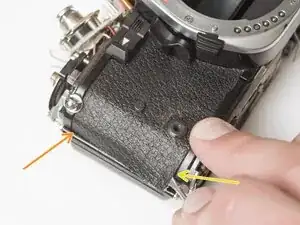

Капните изопропиловым спиртом по краю кожицы, чтобы размягчить клей.

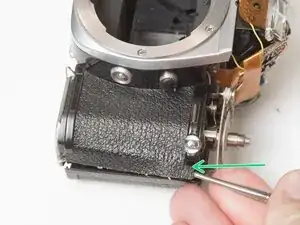

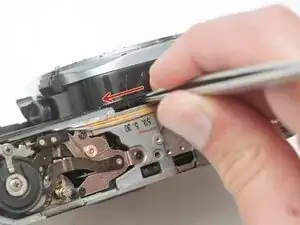

Используйте тупой скребок, чтобы приподнять один угол и оттянуть панель.

Повторите с стороны перемотки камеры.

Примечания по установке: Используйте контактный клей для повторного приклеивания кожицы после полной сборки и проверки камеры.

Удалите один винт M1.7 x 4.5 мм.

Удалите один шлицевой винт.

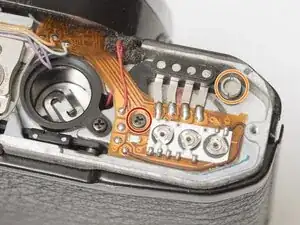

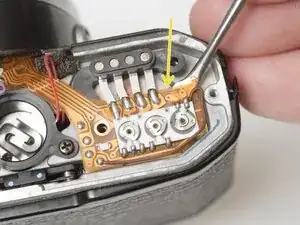

Используйте изопропиловый спирт, чтобы размягчить клей под гибкой печатной платой.

Осторожно поднимите плату до тех пор, пока она полностью не освободится от корпуса камеры.

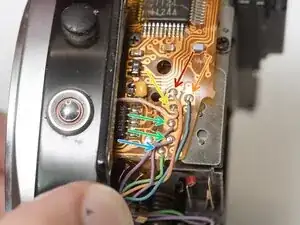

Отпа́йтесь один красный провод.

Отпа́йтесь один светло-голубой провод.

Отпа́йтесь один оранжевый провод.

Отпа́йтесь один фиолетовый провод.

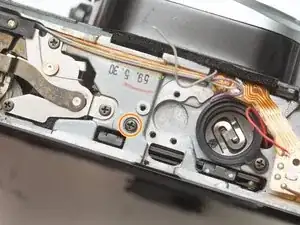

Удалите один винт M1.7 x 4.5 мм.

Удалите один винт M1.7 x 5 мм.

Удалите один потайной винт M1.7 x 5.5 мм.

Отведите контактный клеммник от посадочного места.

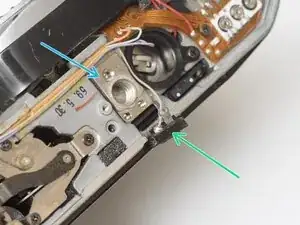

Снимите крепление штатива.

Удалите один шлицевой винт.

Удалите один винт M1.7 x 4 мм.

Ослабьте один шлицевой винт (он останется связан с узлом).

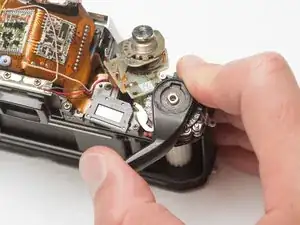

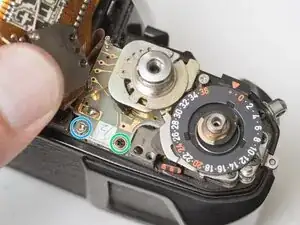

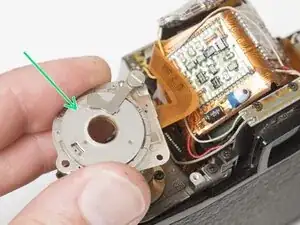

Снимите узел резистора ISO с вала перемотки. Он всё ещё прикреплён гибкой печатной платой.

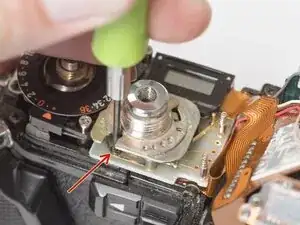

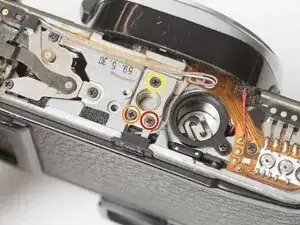

Удалите один винт M1.7 x 2.5 мм. Он доступен только когда диск режимов находится в положении «L».

Удалите один крестовой винт.

Отведите ЖК-дисплей в сторону. Он всё ещё прикреплён гибкой печатной платой.

Удалите один винт M1.7 x 2.5 мм.

Удалите один шлицевой винт.

Отпа́йтесь один серый провод.

Отпа́йтесь один красный провод.

Отпа́йтесь один коричневый провод.

Отпа́йтесь один белый провод.

Удалите четыре винта M1.9 x 5 мм.

Удалите два винта M1.7 x 2.5 мм.

Удалите один винт M1.7 x 3.5 мм под нижней пластиной.

В некоторых версиях камеры под креплением штатива может быть дополнительный винт, который также необходимо удалить.

Заведите затвор.

Убедитесь, что блок диска режимов и блок селектора ISO свободны от точек крепления.

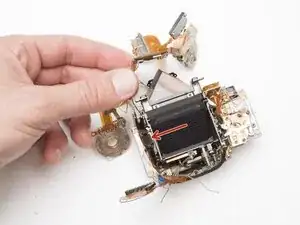

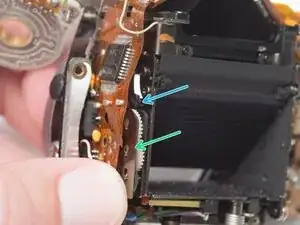

Пошевелите зеркальный блок и переднюю плату, чтобы освободить их.

Следите за зацеплением проводов при вытаскивании.

Проверьте наличие ослабленных регулировочных шайб на передней плате и отметьте их положение.

Затвор должен быть в заряженном состоянии.

Зеркальный блок должен быть в отпущенном состоянии.

Особое внимание при установке уделяйте прокладке проводов.

Чтобы проверить работу зеркала и затвора, заведите камеру, затем вставьте инструмент в этот слот и сдвиньте рычаг отпирания влево.

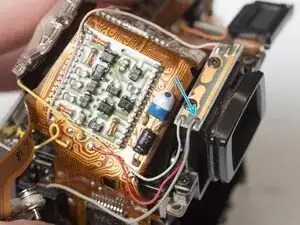

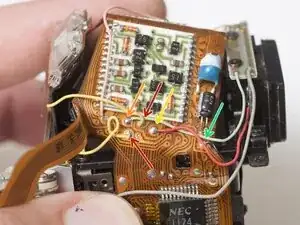

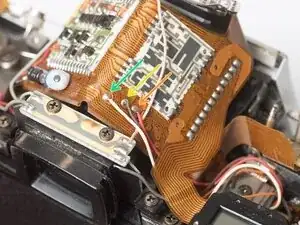

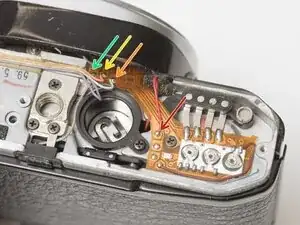

Отпа́йтесь один оранжевый провод.

Отпа́йтесь один синий провод.

Отпа́йтесь один розовый провод.

Отпа́йтесь два фиолетовых провода.

Отпа́йтесь один зелёный провод.

Отпаять два жёлтых провода, идущих к резистору диафрагмы.

Отпаять один серый провод для синхронизации вспышки.

Отпаять один красный провод питания измерительной ячейки.

Отпаять один чёрный провод питания измерительной ячейки.

Отпаять один серый провод для синхронизации вспышки.

Отпаять один розовый провод для синхронизации вспышки.

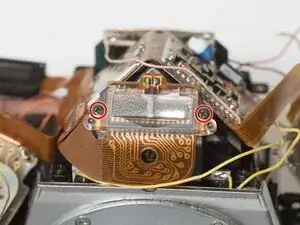

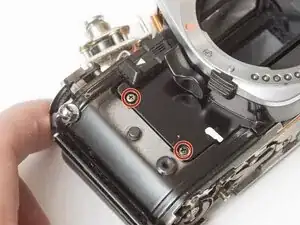

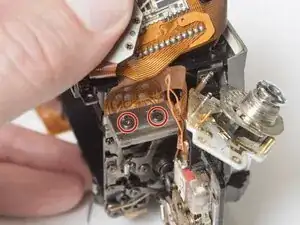

Удалите два винта M1.4 x 2 мм.

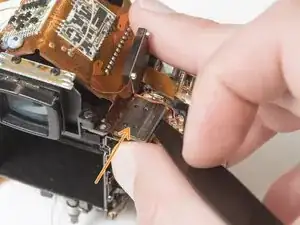

С помощью лопатки аккуратно подденьте пластину разъёма.

Снимите силиконовую изоляционную прокладку.

Удалите два винта M1.4 x 1.6 мм.

При снятии обратите внимание на распорные шайбы и запомните их расположение.

Удалите один винт M1.7 x 4.5 мм.

Ослабьте один винт M1.7 x 4.5 мм, но оставьте его на месте.

Удалите два винта M1.7 x 1.6 мм.

Снимите ограничитель зеркала.

Снимите одну пластиковую втулку.

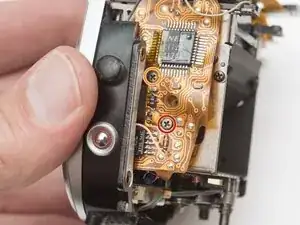

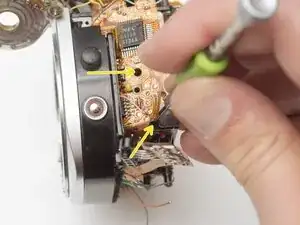

Осторожно приподнимите печатную плату от корпуса зеркала.

Блок TTL-замера вспышки необходимо вывести из корпуса, чтобы освободить плату для снятия.
