Замена поворотного шарнира вспышки Pentax ZX-5n
Одной из распространённых неисправностей ZX-5n является выдвигающаяся вспышка. Шарнир, удерживающий пружину, может сломаться, ослабив натяжение пружины. В этом случае вспышка больше не поднимается в штатное положение. Возможно восстановить существующую деталь эпоксидной смолой, но также можно заменить её донорской деталью с другой камеры или напечатанной на 3D-принтере. Модель для 3D-печатной детали доступна в разделе «Документы» на странице Pentax ZX-5n.
Шаг 1
Нажмите на винт, чтобы сдвинуть подпружиненный шарнир и освободить крышку.
Шаг 2
Удалите шесть винтов 5,3 мм, отвёртка #00.
Удалите один винт 3,4 мм, отвёртка #00.
Короткий винт имеет машинную резьбу и вкручивается в пластину внизу. Остальные вкручиваются в пластиковый корпус.
Шаг 3
Удалите три винта 5,3 мм, отвёртка #00 (нижний винт может отсутствовать).
Удалите один винт 7,3 мм, отвёртка #00.
Снимите крышку разъёма дистанционного спуска.
Шаг 4
Удалите один винт 3,4 мм, отвёртка #00.
Удалите два винта 5,3 мм, отвёртка #00.
При необходимости аккуратно приподнимите корпус вспышки, чтобы снять крышку.
Шаг 5
Удалите два винта 3,9 мм, отвёртка #00.
Шаг 6
Сдвиньте нащёлку окуляра вверх и снимите её, чтобы получить доступ к скрытым винтам.
Шаг 7
Удалите два винта 5,3 мм, отвёртка #00 у окуляра.
Удалите один винт 6,8 мм, отвёртка #00 в отсеке для батареи.
Удалите один винт 7,0 мм, отвёртка #00 возле шпули намотки плёнки.
Шаг 8
Поднимите крышку так, чтобы она почти освободилась от корпуса. Она всё ещё соединена несколькими проводами.
Шаг 9
Используйте резистор 1 кОм–10 кОм, чтобы разрядить конденсатор. Подключите резистор между оголённым синим проводом из предыдущего шага и землёй.
Конденсаторы вспышки хранят энергию при очень высоком напряжении. Неправильный разряд может привести к травме и/или повреждению камеры.
Шаг 10
Отпаять один зелёный провод.
Отпаять один синий провод.
Отпаять один коричневый провод.
Отпаять один чёрный провод.
Шаг 11
Отпаять один чёрный провод.
Вытяните чёрный провод из его расположения.
Отпаять гибкий разъём.
Не перегревайте гибкую печатную плату. Работайте короткими интервалами. При необходимости делайте паузы для охлаждения.
Некоторые операции можно выполнять при подключённой верхней крышке, но гибкий разъём хрупок и легко повреждается.
Шаг 12

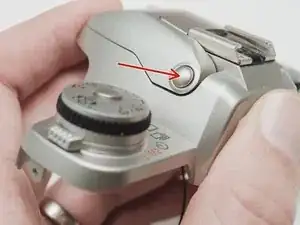

Нажмите кнопку освобождения, чтобы поднять вспышку.
Шаг 13

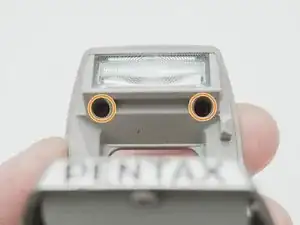

Удалите два винта 2,9 мм, отвёртка #000.
Удалите два винта 4,4 мм, отвёртка #00.

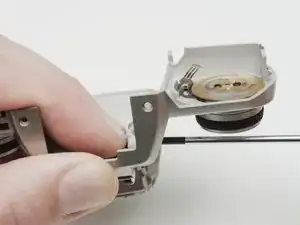

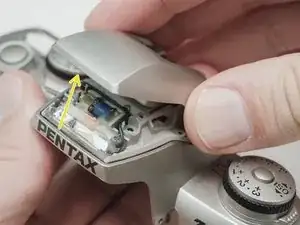

Закройте вспышку и снимите верхнюю крышку.
Шаг 14
Удалите один винт 3,4 мм, отвёртка #00.
Снимите пружину защёлки.
Удалите пластину защёлки. При её снятии вспышка попытается выскочить.
Шаг 15

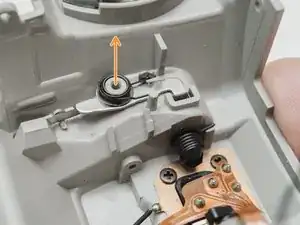

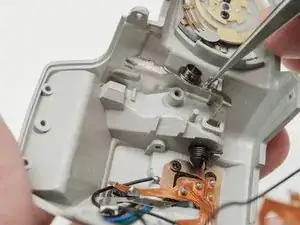

Освободите пружинный рычаг с штыря.
Снимите выдвигающуюся пружину.
Шаг 16

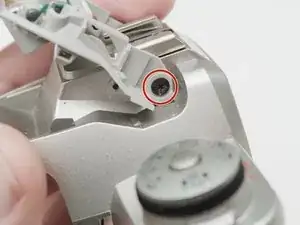

Удалите один винт 3,3 мм, отвёртка #00.
Держите шарнир на месте при отворачивании.
Шаг 17

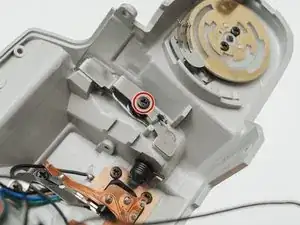

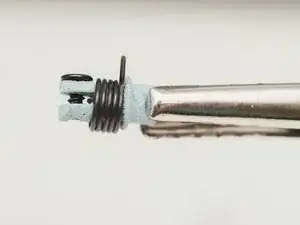

При использовании 3D-печатной детали с страницы устройства установите винт 4 мм, отвёртка #00, в конец шарнира, чтобы зафиксировать его.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
