Замена рычага привода зеркала Pentax ZX-5n
Распространенной неисправностью Pentax ZX-5n является рычаг привода зеркала. Это пластиковый рычаг на боковой стороне корпуса зеркала, который перемещает зеркало вверх и вниз во время экспонирования. Пластиковый наконечник, соприкасающийся с вращающимся кулачком, может отломиться, в результате чего зеркало застревает в поднятом положении. Затвор при этом должен срабатывать нормально, но зеркало не совершит полный ход. Кроме того, при застрявшем зеркале видоискатель будет казаться черным, и камера не сможет выполнять автофокусировку.
В этом руководстве объясняется, как разобрать камеру, чтобы получить доступ к рычагу привода зеркала, а также как установить новую деталь для обеспечения правильной работы. Рекомендуется общее понимание принципов работы камер. Также требуется некоторый навык пайки.
Шаг 1

Нажмите на винт, чтобы сжать пружинный шарнир и открыть дверцу.
Шаг 2

Удалите шесть винтов 5.3 мм #00.
Удалите один винт 3.4 мм #00.
Короткий винт имеет метрическую резьбу и вкручивается в пластину снизу. Остальные вкручиваются в пластиковый корпус.
Шаг 3

Удалите три винта 5.3 мм #00 (нижний винт может отсутствовать).
Удалите один винт 7.3 мм #00.
Снимите крышку дистанционного спуска.
Шаг 4

Удалите один винт 3.4 мм #00.
Удалите два винта 5.3 мм #00.
При необходимости аккуратно приподнимите корпус вспышки, чтобы помочь снять крышку.
Шаг 5

Удалите два винта 3.9 мм #00.
Шаг 6

Сдвиньте окуляр вверх и снимите его, чтобы получить доступ к винтам под ним.
Шаг 7


Удалите два винта 5.3 мм #00 у окуляра.
Удалите один винт 6.8 мм #00 в отсеке для батареи.
Удалите один винт 7.0 мм #00 рядом с катушкой намотки пленки.
Шаг 8

Поднимите крышку так, чтобы она лишь отстала от корпуса. Она все еще закреплена несколькими проводами.
Шаг 9

Используйте резистор 1 кОм–10 кОм, чтобы разрядить конденсатор. Поместите резистор между синим проводом, оголенным на предыдущем шаге, и землей.
Конденсаторы вспышки хранят энергию на очень высоком напряжении. Неправильный разряд конденсаторов может привести к травме или повреждению камеры.
Шаг 10

Отпаяйте один зеленый провод.
Отпаяйте один синий провод.
Отпаяйте один коричневый провод.
Отпаяйте один черный провод.
Шаг 11


Отпаяйте один черный провод.
Выведите черный провод из его направляющего канала.
Отпаяйте гибкий разъем.
Будьте осторожны, чтобы не перегреть гибкую плату. Работайте короткими интервалами. При необходимости делайте паузы для охлаждения.
Некоторые ремонтные работы можно выполнить при подключенной верхней крышке, но гибкий разъем хрупок и легко повреждается.
Шаг 12

Отпаивайте указанные контакты. Используйте присоску для пайки на контактных лепестках.
Вытяните черный провод из батарейного флекса, чтобы получить больше свободы в соединении с верхней крышкой.
Будьте осторожны, чтобы не перегреть гибкую плату. Работайте короткими интервалами. При необходимости делайте паузы для охлаждения.
Шаг 13

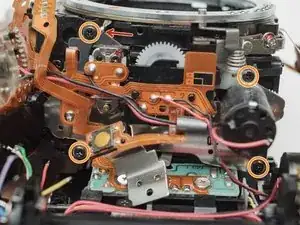

Используйте присоску для пайки, чтобы распаять четыре стойки с гибкой платы.
Это самая трудная часть ремонта. Требуются терпение и настойчивость.
Будьте осторожны, чтобы не перегреть гибкую плату. Работайте короткими интервалами. При необходимости делайте паузы для охлаждения.
Шаг 14

Отпаяйте соединения двигателя привода пленки.
Отпаяйте соединения счетчика зубьев.
Отпаяйте силовые и заземляющие соединения.
Отпаяйте соединения переключателя панорамы.
Будьте осторожны, чтобы не перегреть гибкую плату. Работайте короткими интервалами. При необходимости делайте паузы для охлаждения.
Шаг 15

Удалите один винт 4.3 мм #00.
Шаг 16

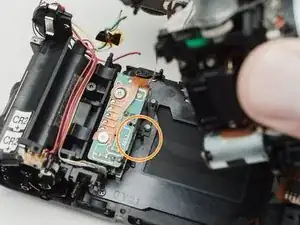

Аккуратно подденьте пластиковый каркас под гибкой платой. Он может немного зацепиться за контактную вкладку батареи.
Особое внимание уделяйте соединениям вокруг четырех сквозных стоек при подъеме флекса. Убедитесь, что пайка полностью удалена и плата отходит свободно.
Эта металлическая вкладка слабо зафиксирована лакировкой и может легко оторваться. Следите за ней.
Шаг 17

Удалите один винт 3.3 мм #00.
Удалите один винт 3.9 мм #00.
Отпаяйте красный провод.
Снимите черную ленту. Оставьте ее прикрепленной к проводам.
Шаг 18

Осторожно отслойте гибкую плату от поверхности конденсатора.
Под большим конденсатором может быть дополнительный клей.
Поднимите два конденсатора и плату вспышки как единую сборку.
Двусторонний скотч, используемый для фиксации конденсаторов, при необходимости можно размягчить изопропиловым спиртом.
Шаг 19

Удалите два винта 3.4 мм, отвертка #00. Снимите пластину, удерживающую контакты на месте.
Отклейте ленту от пластины. Оставьте ленту прикреплённой к гибкому кабелю.
Снимите гибкие шлейфы с удерживающих стоек.
Шаг 20

Удалите один потайной винт 3.3 мм, отвертка #0.
Удалите один винт с цилиндрической ступенью 3.9 мм, отвертка #0.
Удалите четыре винта 3.3 мм, отвертка #00.
Сделайте небольшой запас гибкого кабеля, протянув его через корпус.
Снимите пластину с штырей, поверните её немного по часовой стрелке и аккуратно протяните через ослабленный шлейф.
К технику камеры, что оставил мне забавную заметку... я тебя увидел.
Шаг 21

Лучше удалить эти детали сейчас, чтобы они не выпали позже во время ремонта.
Шаг 22

Удалите один винт 3.8 мм, отвертка #00.
Шаг 23

Запаяйте соединения (удалите припой с контактов).
Поднимите шлейф с удерживающих стоек.
Будьте осторожны, чтобы не перегреть гибкий кабель. Работайте короткими интервалами. При необходимости делайте перерывы для остывания.
Шаг 24

Удалите два винта 5.3 мм, отвертка #0.
Шаг 25

Удалите два винта 7.4 мм, отвертка #0.
Удалите один винт 8.3 мм, отвертка #0.
Удалите один винт 3.3 мм, отвертка #00. Металлический кронштейн станет свободным и также должен быть снят.
Шаг 26

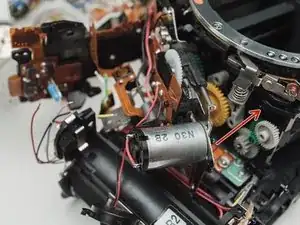

Слегка поднимите блок переднего корпуса вверх, затем поднимите левую сторону и отведите её от корпуса.
Двигайтесь медленно и следите за компонентами, которые могут зацепляться. Правая сторона всё ещё прикреплена большим гибким кабелем.
Шаг 27

На точках крепления блока переднего корпуса могут быть распорные шайбы.
Обратите внимание на их позиции и снимите, если они ослаблены.
Шаг 28

Отпаять чёрный провод.
Удалите четыре винта 3.7 мм, отвертка #00.
Отсоедините зуммер от его монтажных стоек. При необходимости используйте изопропиловый спирт, чтобы размягчить лак.
Шаг 29

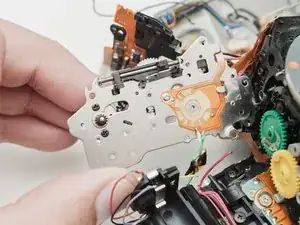

Возьмитесь за мотор и аккуратно пошевелите пластину, чтобы освободить её.
Если она застряла, сдвиньте скользящую пластину вниз, к нижней части камеры.
Шаг 30

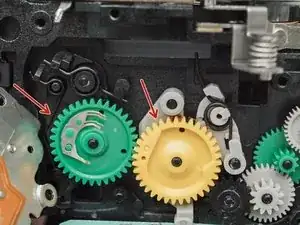

Снимите зелёную и жёлтую шестерни со их валов, сдвинув их вбок.
Шаг 31

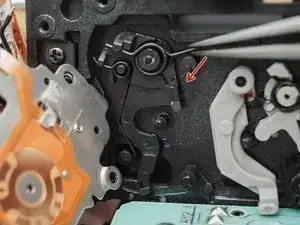

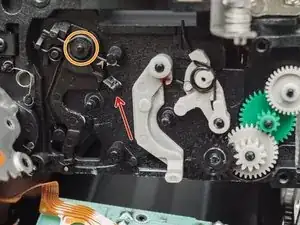

Сломанная деталь. Если маленький наконечник полностью оторван, найдите его и удалите из камеры перед сборкой.
Нажмите пальцем на большую пружину, чтобы зафиксировать её на месте, и сдвиньте рычаг в сторону.
Шаг 32

Используйте пинцет, чтобы разместить плече пружины с нижней стороны штыря и натянуть рычаг.
Поместите длинный рычажный пружинный элемент с левой стороны оси зеркала.
Проверьте правильную работу зеркала, двигая нижний рычаг рычага туда и обратно. Зеркало должно удерживаться в верхнем положении, но свободно перемещаться вверх и вниз.
Если используется 3D-печатная запасная деталь, снимите натяжную пружину и временно установите зелёную шестерню. Поверните её против часовой стрелки через весь цикл зеркала. Шестерня не должна заедать в любой точке. При необходимости отрегулируйте приводной рычаг, пока он не будет проходить весь цикл без сопротивления.
Шаг 33

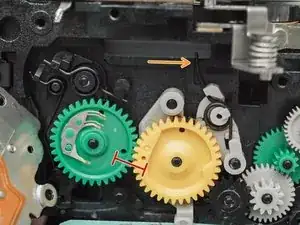

При установке шестерен совместите два указанных отверстия. Шестерни должны быть синхронизированы, чтобы затвор и зеркало работали правильно.
Поверните их туда-обратно на несколько градусов, чтобы убедиться, что они полностью сели на место.
Пружина рычага установки диафрагмы. Обратите внимание на эту деталь при установке узла мотора зеркала.
Шаг 34

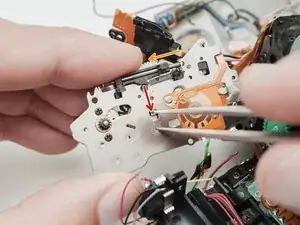

Отведите защёлку, чтобы ползун мог свободно перемещаться.
Переместите ползун примерно наполовину его общего хода.
Позвольте защёлке защёлкнуться, чтобы ползун зафиксировался в новом положении.
Это обеспечивает правильное сцепление пружины рычага установки диафрагмы с ползуном при сборке.
Шаг 35

Сначала установите левую сторону. Затем поднимите правую сторону, вводя её снизу и под пружинный фиксатор кнопки объектива.
Шаг 36

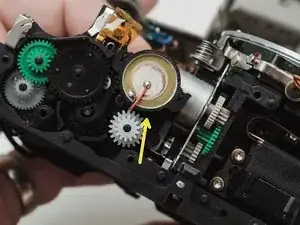

Поверните серую шестерню вниз, пока зеркало не окажется в заряженном/опущенном положении.
Шаг 37

Поднимите рычаг зарядки затвора вверх. Вы должны видеть движение лопаток затвора при этом.
На втором снимке показан затвор в заряженном положении. Возможно, он уже находится в этом положении и не требует подзарядки.
Шаг 38
Аккуратно установите блок переднего узла. Введите его на место, пока задняя часть блока не станет заподлицо с задней частью камеры.
Продолжите оставшуюся сборку, следуя руководству в обратном порядке.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке. Обратите внимание на прокладку проводов при восстановлении пайки соединений. Они должны находиться в правильных местах для установки корпусов.
Перевод руководства с ifixit.com
