Разбор механизма зеркального блока Pentax Spotmatic

Во время экспозиции механизм зеркального блока перемещает зеркало из позиции просмотра в позицию съемки, закрывает диафрагму объектива, а затем возвращает зеркало в позицию просмотра. Со временем старая смазка мигрирует в нежелательные области, поверхности окисляются и корродируют, а на подвижных частях накапливается грязь. В конечном итоге части могут не двигаться так, как задумано, что приводит к различным сбоям. Разборка и очистка механизма зеркального блока могут решить проблемы с перемоткой и заедающими зеркалами. В следующем руководстве будет подробно рассмотрен процесс разборки и даны рекомендации по основным методам очистки и смазки.

Существуют некоторые отличия в механизмах зеркальных блоков между Spotmatic разных производственных серий. Ваша камера может выглядеть немного иначе, чем представлена здесь.

Шаг 1

Ослабьте три винта с внутренним шестигранником. Не снимайте их с крышки счетчика кадров.

Снимите крышку счетчика кадров.

Удалите один винт с плоской головкой 2,5 мм. Он правосторонний.

Снимите циферблат счетчика кадров.

Снимите удерживающую гайку с помощью разводного ключа. Пара тонких кусачек также может подойти.

В некоторых Spotmatic эта гайка может быть установлена с обратной резьбой. Работайте осторожно.

Удалите основание циферблата.

Шаг 2

Удалите три винта с плоской головкой 2,3 мм.

Используйте иглу, чтобы повернуть удерживающую шайбу, пока лопастные секции не станут свободными.

Снимите рычаг перемотки.

Удалите пластиковую прокладку.

Шаг 3

Удалите один винт с шляпкой 2,8 мм.

Сборка циферблата пружинит. Удерживайте двумя пальцами верхнюю часть циферблата, пока ослабляете винт, чтобы предотвратить его вылет.

Удалите циферблат выдержки.

Удалите циферблат ISO.

Удалите внутреннюю пружину.

Удалите корпус циферблата.

Шаг 4

Отверстие в корпусе циферблата должно надеваться на выступ на резисторе скорости.

Выступ на циферблате ISO должен совпадать с отверстием в корпусе циферблата.

Это может быть непросто совместить все элементы, сжимая пружину и устанавливая центральный винт. Будьте терпеливы.

Шаг 5

Поместите тонкий, прочный инструмент в вилку шпинделя.

Открутите ручку перемотки.

Используйте разводной ключ, чтобы открутить удерживающую гайку.

Удалите указатель пленки.

Удалите пружинную шайбу.

Удалите фрикционную пластину.

Шаг 6

Удалите один винт с плоской головкой 3,0 мм.

Снимите верхнюю крышку.

Шаг 7

Удалите два винта с плоской головкой X мм.

Удалите два винта с плоской головкой X мм.

Снимите нижнюю крышку.

Шаг 8

Это пример правильно функционирующего механизма зарядки зеркала.

Большая шестерня слева приводится в движение рычагом перемотки пленки сверху камеры.

Длинный серебристый рычаг — это рычаг зарядки зеркала. Он поднимает черный штифт в верхней части прорези, когда камера взведена, что заряжает основную зеркальную пружину.

Рычаг справа удерживает черный штифт на месте, пока камера взведена и готова к съемке.

В конце экспозиции большая черная шестерня нажимает на рычаг разблокировки, возвращая зеркало в положение просмотра.

Шаг 9

Открутите или отключите один черный провод. Это основной источник питания от переключателя измерителя на стороне зеркального блока.

Открутите один синий провод. Это земляной провод, который соединяет цепь измерителя с корпусом камеры.

Отключите один желтый и один черный провод от резистора скорости.

Шаг 10

Удалите три винта с плоской головкой 5,7 мм.

Снимите сборку видоискателя.

Пентапризма, глазок и схема измерителя будут извлечены вместе с видоискателем.

Шаг 11

Удалите винт крышки с помощью разводного ключа.

Удалите рычаг самоспуска. Внутренний механизм развернется за установленную позицию, когда рычаг будет снят.

Примечание по установке: Временно поместите рычаг на пост 90° против часовой стрелки от его установленного положения. Заведите самоспуск. Удалите рычаг и поместите его в установленное положение. Освободите самоспуск.

Шаг 12

Примените изопропиловый спирт к краю кожаной обивки, чтобы размягчить клей.

Используйте тупой скребок, чтобы зацепиться под краем кожаной обивки и начать ее снимать.

Полностью удалите кожаную обивку с обеих сторон камеры.

Если рычаг самоспуска не удается снять, кожаную обивку можно отодвинуть достаточно, чтобы получить доступ к винтам.

Примечание по установке: Используйте контактный клей или шеллак, чтобы повторно установить кожаную обивку.

Шаг 13

Удалите четыре винта с плоской головкой длиной 4,6 мм.

Удалите один винт с плоской головкой длиной 4,3 мм.

Снимите переднюю крышку объектива.

Обратите внимание на расположение и количество проставок под шайбы в каждой точке крепления. Их необходимо установить в те же позиции при сборке.

Если верхняя крышка все еще прикреплена, сначала поднимите нижнюю часть крышки объектива. Существует выступ вокруг верхней части крепления объектива, который зацепляется за верхнюю часть.

Шаг 14

Освободите пружину возврата зеркала.

Открутите один винт с плоской головкой длиной 4,8 мм.

Удалите ключевую шайбу.

Шаг 15

Отпаивайте два красных провода. Они подключаются к контакту X-синхронизации.

Отпаивайте один черный провод. Он подключается к контакту батарейного отсека.

Протяните черный провод через отверстие в корпусе.

Шаг 16

Удалите один винт с плоской головкой длиной 4,3 мм.

Удалите один винт с плоской головкой длиной 4,5 мм.

Поднимите блок зеркала вверх и над стойками на задней части камеры. Стойки можно удалить для облегчения снятия и установки, если это необходимо.

Шаг 17

Затвор должен быть освобожден перед установкой блока зеркала.

Рычаг зарядки зеркала должен находиться за рычагом активации зеркала, coming из блока зеркала.

Пост от вала спуска затвора должен находиться над рычагом разблокировки зеркала на блоке зеркала.

Шаг 18

С удаленным блоком зеркала затвор можно активировать, нажав на рычаг спуска затвора...

и отпустив защелку открывающей занавески.

Шаг 19

Рычаг на корпусе камеры заряжает основную пружину зеркала.

Спуск затвора нажимает рычаг разблокировки зеркала.

Зеркало поднимается в рабочее положение, а плита ограничения подвигается вперед.

Рычаг, выступающий из верхней части механизма, является ударником открывающей занавески. Он освобождает защелку открывающей занавески, расположенную на корпусе камеры, и начинает экспозицию затвора.

Пружина возврата зеркала (также на корпусе камеры) возвращает зеркало обратно в положение просмотра.

Шаг 20

Этот шаг рекомендуется, но не обязателен. Удаление контактов переключателя облегчает работу с другой стороны блока зеркала, не сгибая их.

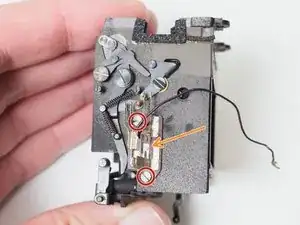

Удалите два винта с плоской головкой длиной 3,5 мм.

Удалите плату контактов переключателя.

Шаг 21

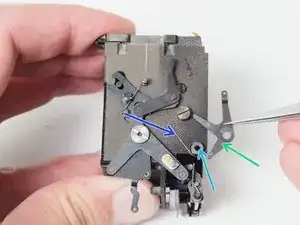

Освободите пружину регулировки.

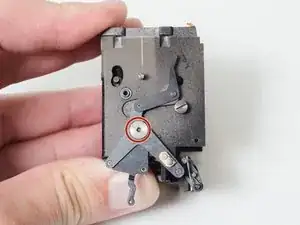

Удалите один винт с плоской головкой длиной 5,0 мм.

Удалите проставочную шайбу.

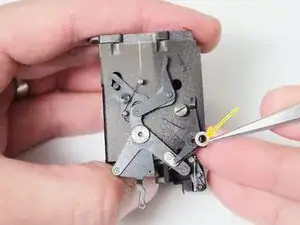

Удалите защелку разблокировки зеркала.

Удалите втулку.

Удалите пружину регулировки.

Шаг 22

Освободите пружину регулировки.

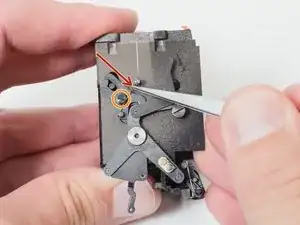

Удалите один винт с плоской головкой длиной X мм.

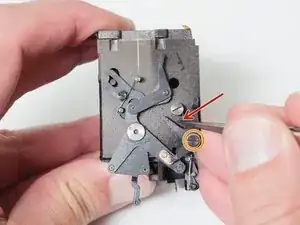

Удалите рычаг поднятия зеркала.

Шаг 23

Удалите один винт с плоской головкой длиной X мм.

Вам может понадобиться удерживать этот винт в блоке зеркала на месте во время откручивания.

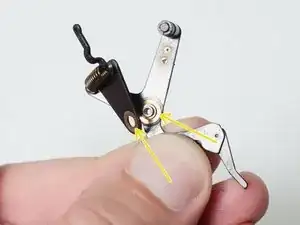

Обратите внимание и удалите две проставочные шайбы.

Примечание по установке: Устанавливать рычаг привода может быть легче с удаленной основной пружиной. Его можно установить после того, как винт будет на месте.

Заключение

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.

Очистите все снятые детали и места крепления с помощью изопропилового спирта. Поверхности с высоким трением и/или точки фиксирования должны быть смазаны густой смазкой на основе дисульфида молибдена. Быстро движущиеся оси можно оставить без смазки, дальнейшая смазка не требуется.

Перевод руководства с ifixit.com
