Замена печатной платы счетчика зубчатых колес Pentax ZX-5n

Нажмите на винт, чтобы сжать пружинный шарнир и отпустить крышку.

Удалите шесть винтов 5.3 мм, крестовая отвертка #00.

Удалите один винт 3.4 мм, крестовая отвертка #00.

Короткий винт имеет машинную резьбу и вворачивается в пластину снизу. Остальные вворачиваются в пластиковый корпус.

Удалите три винта 5.3 мм, крестовая отвертка #00 (нижний винт может отсутствовать).

Удалите один винт 7.3 мм, крестовая отвертка #00.

Снимите крышку дистанционного спуска.

Удалите один винт 3.4 мм, крестовая отвертка #00.

Удалите два винта 5.3 мм, крестовая отвертка #00.

При необходимости аккуратно поднимите корпус вспышки, чтобы снять крышку.

Удалите два винта 3.9 мм, крестовая отвертка #00.

Удалите два винта 3.4 мм, крестовая отвертка #00. Снимите пластину, удерживающую контакты на месте.

Осторожно оторвите ленту от пластины. Оставьте ленту прикреплённой к гибкому шлейфу.

Снимите гибкие шлейфы с их фиксирующих штифтов.

Удалите один потайной винт 3.3 мм, отвертка #0.

Удалите один винт с плечиком 3.9 мм, отвертка #0.

Удалите четыре винта 3.3 мм, крестовая отвертка #00.

Протяните небольшой запас гибкого кабеля через корпус.

Снимите пластину со стоек, слегка поверните по часовой стрелке и аккуратно протяните через ослабленный гибкий кабель.

К технику камеры, который оставил мне маленькую записку... я вас вижу.

Лучше снять эти детали сейчас, чтобы они не выпали позже в процессе ремонта.

Осторожно снимите динамик с фиксирующих штифтов.

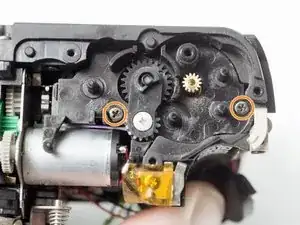

Удалите два винта 5.1 мм, крестовая отвертка #00.

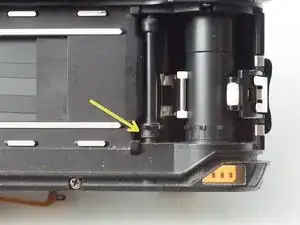

Примечания по установке: Корпус транспортного зубчатого механизма сцепляется с валом зубчатого колеса здесь с помощью квадратного шпинделя. Убедитесь, что они правильно соединились при сборке.

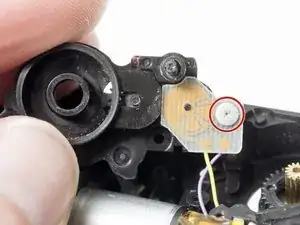

Удалите один винт X мм.

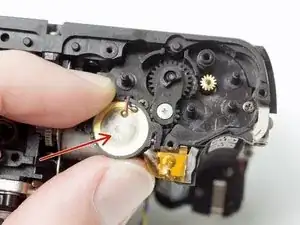

У винта необычная резьба с очень крутым углом. Он будет стремиться перемещаться внутрь/наружу при относительно небольшом повороте.

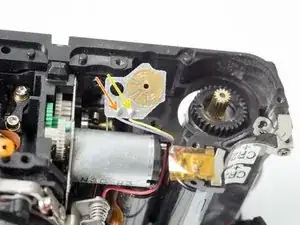

Отпаять один фиолетовый провод.

Отпаять один желтый провод.
