Замена диска компенсации экспозиции Pentax ZX-5n

Нажмите на винт, чтобы сжать пружинно-навесной шарнир и отпустить крышку.

Удалите шесть винтов 5.3 мм #00.

Удалите один винт 3.4 мм #00.

Короткий винт имеет метрическую резьбу и вкручивается в пластину под ним. Остальные вкручиваются в пластиковый корпус.

Удалите три винта 5.3 мм #00 (нижний винт может отсутствовать).

Удалите один винт 7.3 мм #00.

Снимите крышку дистанционного спуска.

Удалите один винт 3.4 мм #00.

Удалите два винта 5.3 мм #00.

Аккуратно приподнимите блок вспышки, чтобы при необходимости облегчить снятие крышки.

Удалите два винта 3.9 мм #00.

Сдвиньте наглазник вверх и снимите его, чтобы получить доступ к винтам под ним.

Удалите два винта 5.3 мм #00 возле окуляра.

Удалите один винт 6.8 мм #00 в отсеке для батарей.

Удалите один винт 7.0 мм #00 рядом с намоточной шпулей.

Поднимите крышку так, чтобы она слегка отделилась от корпуса. Она всё ещё подключена несколькими проводами.

Используйте резистор 1 кОм–10 кОм, чтобы разрядить конденсатор. Поместите резистор между обнажённым синим проводом, видимым на предыдущем шаге, и массой.

Конденсаторы вспышки хранят энергию под очень высоким напряжением. Неправильный разряд конденсаторов может привести к травмам или повреждению камеры.

Отпаять один зелёный провод.

Отпаять один синий провод.

Отпаять один коричневый провод.

Отпаять один чёрный провод.

Отпаять один чёрный провод.

Выньте чёрный провод из его проводки.

Отпаять гибкий коннектор

Будьте осторожны, чтобы не перегреть гибкую плату. Работайте короткими интервалами. При необходимости делайте паузы для остывания.

Некоторые ремонты можно выполнять с подключённой верхней крышкой, но гибкий коннектор хрупок и легко повреждается.

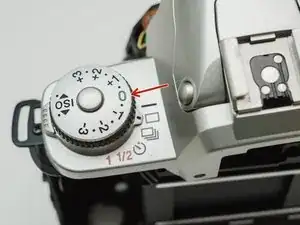

Установите диск компенсации экспозиции в положение «0».

Удалите два винта #00

Будьте осторожны, чтобы не повредить контактные щупы переключателя режима привода в ходе ремонта. Они деликатные и легко гнутся.

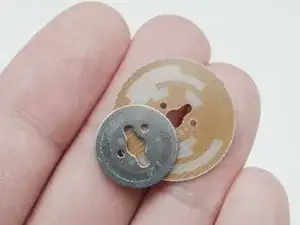

Снимите контактную печатную плату.

Под ней может находиться металлическая пластина, которая может прилипнуть к плате.

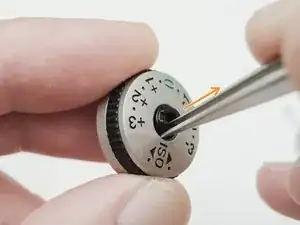

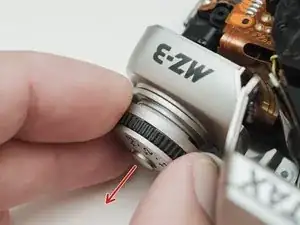

Выдвиньте диск компенсации экспозиции из верхней крышки.

Если диск не был установлен на «0» в Step 10, ручка не выйдет. Поворот ручки на этом этапе может повредить пружину фиксатора.

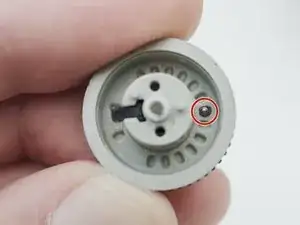

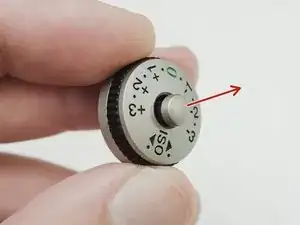

Удалите шарикоподшипник изнутри диска.

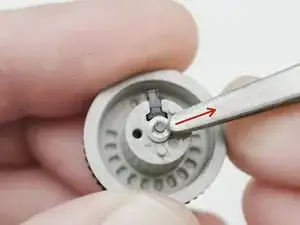

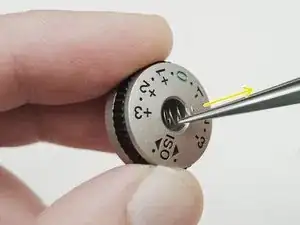

Удалите пружину фиксатора из верхней крышки.

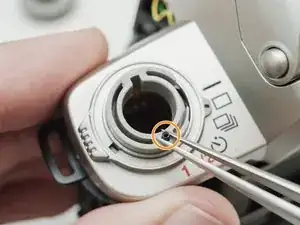

Снимите маленькую пластиковую стопорную скобу с конца вала.

При работе со скобой прикрывайте её пальцем, чтобы предотвратить внезапное выскакивание.

Снимите кнопку блокировки.

Снимите исполнительный элемент замка.

Снимите пружину замка.

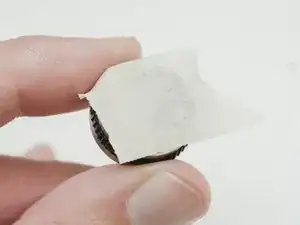

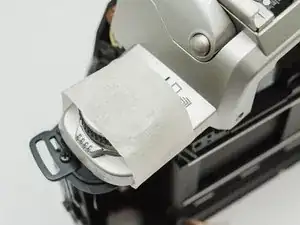

Используйте ленту, чтобы зафиксировать компоненты при обратной сборке кнопки блокировки и установке диска.
