Pentax Super Program Обслуживание затвора

Загрязнения иногда застревают на полотнах шторки и замедляют движение затвора. Разборка, очистка и сборка часто восстанавливают правильную работу и синхронизацию затвора.

Шаг 1

Снимите резиновую декоративную заглушку. Она приклеена контактным клеем снизу. Для размягчения клея можно использовать изопропиловый спирт.

Отвинтите фиксирующую гайку с помощью ключа для шлицевых гаек. Фиксирующая гайка с левой резьбой.

Снимите рычаг перемотки.

Снимите пружинную шайбу.

Снимите одну регулировочную шайбу.

Шаг 2

Установите диск режимов в положение «L».

Используйте ключ для шлицевых гаек, чтобы отвинтить фиксирующую гайку диска.

Снимите диск режимов.

Шаг 3

Поместите твёрдый предмет в вилку.

Отвинтите рычаг перемотки.

Используйте ключ для шлицевых гаек, чтобы снять фиксирующую гайку.

Снимите диск компенсации экспозиции.

Шаг 4

Снимите два винта по обе стороны от окуляра.

Снимите два винта по обе стороны байонета объектива.

Шаг 5

Снимите один винт рядом с диском компенсации экспозиции.

Используйте ключ для шлицевых гаек, чтобы снять фиксирующую гайку под рычагом перемотки.

Осторожно приподнимите верхнюю крышку. Она всё ещё прикреплена одним проводом.

Отпаять один серый провод синхронизации вспышки.

Шаг 6

Снимите три винта M1.7 x 3 мм.

Снимите нижнюю крышку.

Шаг 7

Используйте никелевую монету или другую крупную монету, чтобы снять рукоятку.

Капните изопропиловый спирт вдоль кромки кожаного покрытия, чтобы размягчить клей.

Используйте тупую лопатку, чтобы приподнять один угол и оторвать панель.

Повторите на стороне перемотки камеры.

Примечания по установке: Используйте контактный клей, чтобы приклеить кожаное покрытие после полной сборки и тестирования камеры.

Шаг 8

Снимите один винт M1.7 x 4.5 мм.

Снимите один шлицевой винт.

Используйте изопропиловый спирт, чтобы размягчить клей под гибкой печатной платой.

Осторожно приподнимите печатную плату, пока она полностью не освободится от корпуса камеры.

Шаг 9

Отпаять один красный провод.

Отпаять один светло-голубой провод.

Отпаять один оранжевый провод.

Отпаять один фиолетовый провод.

Шаг 10

Снимите один винт M1.7 x 4.5 мм.

Снимите один винт M1.7 x 5 мм.

Снимите один потайной винт M1.7 x 5.5 мм.

Выведите контактный клеммник из его посадочного места.

Снимите штативную втулку.

Шаг 11

Снимите один шлицевой винт.

Снимите один винт M1.7 x 4 мм.

Ослабьте один шлицевой винт (он останется связан с узлом).

Снимите узел резистора ISO с вала перемотки. Он всё ещё прикреплён гибкой печатной платой.

Шаг 12

Снимите один винт M1.7 x 2.5 мм. Он доступен только при положении диска режимов «L».

Снимите один крестообразный винт.

Отведите ЖК-дисплей в сторону. Он всё ещё прикреплён гибкой печатной платой.

Снимите один винт M1.7 x 2.5 мм.

Снимите один шлицевой винт.

Шаг 13

Отпаять один серый провод.

Отпаять один красный провод.

Отпаять один коричневый провод.

Отпаять один белый провод.

Шаг 14

Снимите четыре винта M1.9 x 5 мм.

Шаг 15

Снимите два винта M1.7 x 2.5 мм.

Снимите один винт M1.7 x 3.5 мм под нижней пластиной.

Некоторые версии камеры могут иметь дополнительный винт под штативной втулкой, который также необходимо снять.

Шаг 16

Заведите затвор.

Убедитесь, что модуль диска режимов и узел селектора ISO свободны от точек крепления.

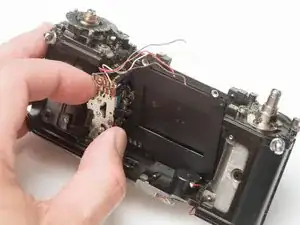

Пошевелите зеркальный блок и переднюю плату, чтобы освободить их.

Следите за перехлёстом проводов при вынимании.

Проверьте наличие свободных регулировочных шайб на передней плате и запомните их положение.

Шаг 17

Затвор должен быть в заведённом состоянии.

Зеркальный блок должен быть в отпущенном состоянии.

Во время установки внимательно следите за маршрутом прокладки проводов.

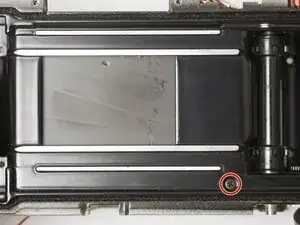

Чтобы протестировать срабатывание зеркала и затвора, заведите камеру, затем вставьте инструмент в этот слот и сдвиньте рычаг спуска влево.

Шаг 18

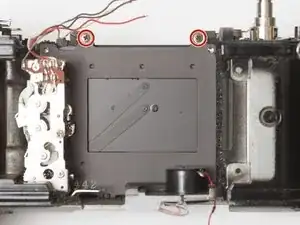

Отверните три винта M1.7 x 3 мм.

Поднимите затворный блок из корпуса камеры.

Шаг 19

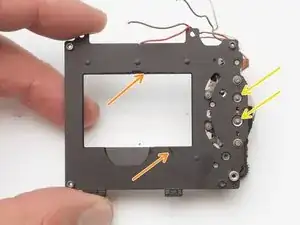

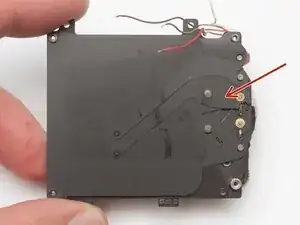

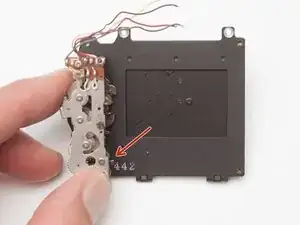

Нажмите защёлку спуска затвора вниз, чтобы сработал затвор.

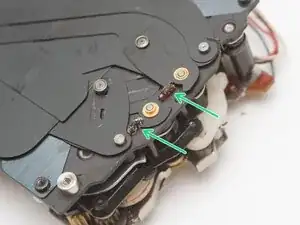

Ослабление натяжения пружин затвора упрощает разборку и сборку.

Шаг 20

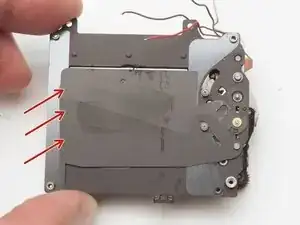

Удалите старые поролоновые уплотнения.

Поролоновые уплотнения следует заменить новым материалом при сборке.

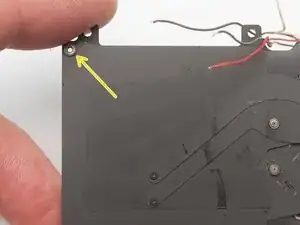

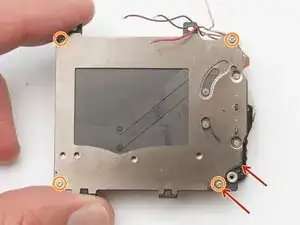

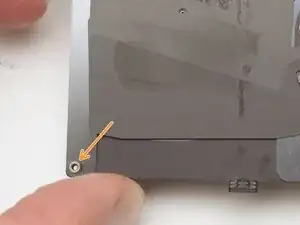

Отверните четыре винта M1.4 x 2.4 мм.

Снимите верхнюю направляющую втулку.

Шаг 21

Снимите тягу закрывающей шторы.

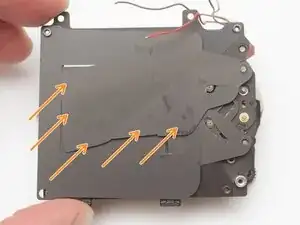

Снимите пять лопаток шторы.

Шаг 22

Снимите разделитель шторы.

Снимите нижнюю разделительную втулку.

Шаг 23

Снимите три лопатки шторы.

Снимите тягу открывающей шторы.

Шаг 24

Снимите две направляющие шторы.

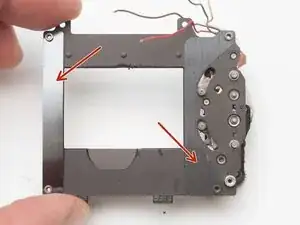

Очистите остатки с рамки затвора и лопаток с помощью изопропилового спирта или другого растворителя.

Очистите оси шторы.

Удалите изношенные резиновые демпферы и очистите прилегающую область. Их не обязательно заменять.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.
