Разборка выключателя экспонометра Pentax Spotmatic

Ослабьте три установочных винта. Не вынимайте их из крышки счётчика кадров.

Снимите крышку счётчика кадров.

Выверните один плоский винт 2,5 мм. Он с правой-налево резьбой (левозакрученный).

Снимите шкалу счётчика кадров.

Снимите стопорную гайку с помощью гаечного ключа с выступами. Подойдёт также пара тонких кусачек.

На некоторых Spotmatic эта гайка может иметь обратную резьбу. Работайте осторожно.

Снимите опорную шайбу шкалы.

Выверните три плоских винта 2,3 мм.

Используйте крючок, чтобы повернуть стопорную шайбу до освобождения лопастных секций.

Снимите рычаг перемотки.

Снимите пластиковую упорную шайбу.

Выверните один винт с шляпкой-штифтом 2,8 мм.

Сборка шкалы находится под пружинным усилием. Держите двумя пальцами сверху шкалу при отвинчивании винта, чтобы она не выскочила.

Снимите диск выдержин.

Снимите диск чувствительности ISO.

Снимите внутреннюю пружину.

Снимите корпус шкалы.

Отверстие в корпусе шкалы должно надеваться на выступ на резисторе выдержин.

Выступ на диске ISO должен заходить в отверстие в корпусе шкалы.

При сжатии пружины и установке центрального винта бывает трудно совместить всё. Будьте терпеливы.

Поместите тонкий прочный инструмент в вилку шпинделя.

Отвинтите барашек перемотки.

С помощью гаечного ключа с выступами отвинтите стопорную гайку.

Снимите индикатор плёнки.

Снимите пружинную шайбу.

Снимите фрикционную пластину.

Выверните один плоский винт 3,0 мм.

Снимите верхнюю крышку.

Выверните два плоских винта X мм.

Выверните два плоских винта X мм.

Снимите нижнюю крышку.

Это пример правильно функционирующего механизма взвода зеркала.

Большая шестерня слева приводится в движение рычагом перемотки плёнки на верхней панели камеры.

Длинный серебристый рычаг — это рычаг взвода зеркала. Он подталкивает чёрный стержень к верхней части пазa при взводе камеры, что взводит основную пружину зеркала.

Рычаг справа удерживает чёрный стержень на месте, пока камера взведена и готова к съёмке.

После завершения экспозиции большая чёрная шестерня нажимает на рычаг спуска, возвращая зеркало в положение просмотра.

Отверните или отпаяйте один чёрный провод. Это основной провод питания, идущий от выключателя экспонометра на боковой стороне зеркальной коробки.

Отверните один синий провод. Это провод заземления, соединяющий цепь экспонометра с корпусом камеры.

Отпаяйте один жёлтый и один чёрный провод от резистора выдержин.

Выверните три плоских винта 5,7 мм.

Выньте сборку видоискателя.

Пентапризма, наглазник и плата экспонометра выйдут вместе с видоискателем.

Снимите винт крышки с помощью гаечного ключа с выступами.

Снимите рычаг таймера автоспуска. Внутренний механизм раскрутится за установленное положение при снятии рычага.

Примечание при установке: Временно поместите рычаг на штифт на 90° против часовой стрелки от установленного положения. Заведите таймер автоспуска. Снимите рычаг и установите его в рабочее положение. Отпустите таймер автоспуска.

Нанесите изопропиловый спирт на край кожуховой оклейки, чтобы размягчить клей.

Используйте тупой скребок, чтобы поддеть край оклейки и начать её отслаивание.

Полностью снимите оклейку с обеих сторон камеры.

Если рычаг таймера автоспуска нельзя снять, оклейку можно отдернуть лишь настолько, чтобы получить доступ к винтам.

Примечание при установке: Для повторного приклеивания оклейки используйте контактный клей или шилак.

Удалите четыре плоских винта 4,6 мм.

Удалите один плоский винт 4,3 мм.

Снимите переднюю плату объектива.

Обратите внимание на положение и количество упорных шайб у каждого винта. При сборке они должны быть установлены в тех же местах.

Если верхняя крышка всё ещё прикреплена, сначала приподнимите нижнюю часть платы объектива. По краю верхней части крепления объектива есть выступ, который фиксируется за верхнюю крышку.

Отцепите возвратную пружину зеркала.

Отвинтите один плоский винт с выступом 4,8 мм.

Снимите фасонную шайбу с ключом.

Отпаяйте два красных провода. Они подключаются к контакту синхронизации X.

Отпаяйте один чёрный провод. Он подключается к контакту отсека батареи.

Протяните чёрный провод датчика через отверстие в шасси.

Удалите один плоский винт 4,3 мм.

Удалите один плоский винт с выступом 4,5 мм.

Поднимите блок зеркал вверх и над стоечками на задней части камеры. При необходимости стоечки можно снять для облегчения снятия и установки.

Перед установкой блока зеркал спуск затвора должен быть произведён.

Рычаг зарядки зеркала должен располагаться позади рычага привода зеркала, идущего от блока зеркал.

Штифт от вала спуска затвора должен располагаться выше рычага спуска зеркала на блоке зеркал.

При снятом блоке зеркал затвор можно сработать, нажав на рычаг спуска затвора...

и отпустив защёлку передней шторы

Первая часть клипа показывает замыкание переключателя синхронизации FP при откидывании зеркала.

Вторая часть клипа показывает срабатывание механизма при нажатии кнопки измерителя.

Когда включён (в нажатом положении), контакт измерителя замыкается и диафрагма объектива прикрывается.

Когда переключатель измерителя включён и зеркало откидывается, оно должно суметь освободить фиксирующий рычаг и выключить измеритель.

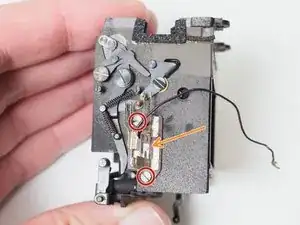

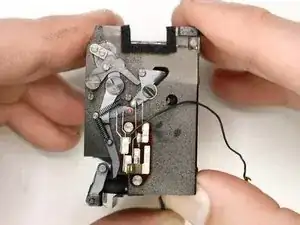

Удалите два плоских винта 3,5 мм.

Снимите плату контактного переключателя.

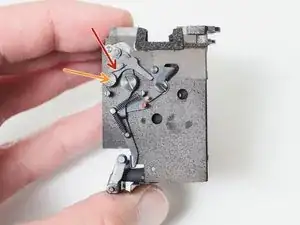

Отцепите натяжную пружину.

Удалите один плоский винт с выступом 4,6 мм.

Снимите натяжную пружину.

Снимите защёлку переключателя измерителя.

Снимите втулку.

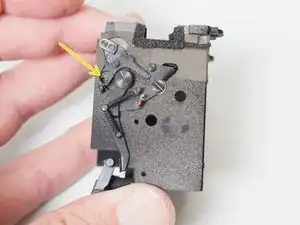

Отцепите две катушечные пружины. Для удобства обращения с концами пружин можно использовать кусок нити или леску.

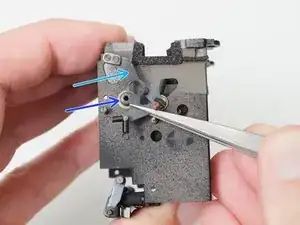

Удалите один плоский винт 3,3 мм.

Снимите рычаг прикрытия.

Снимите упорную шайбу.

Снимите рычаг включения измерителя.

Снимите упорную шайбу.

Примечание при установке: Более жёсткая пружина крепится к рычагу прикрытия.

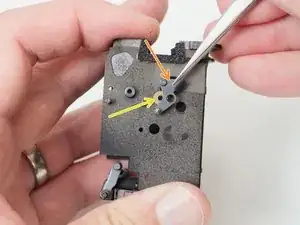

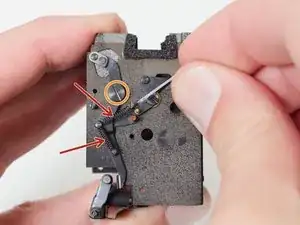

Удалите один плоский винт с выступом 3,0 мм. Винт имеет левую (обратную) резьбу.

Снимите рычаг синхронизации FP.

Снимите упорную шайбу.

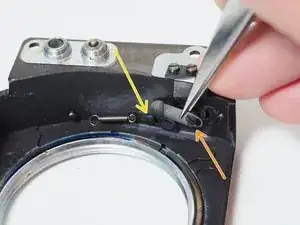

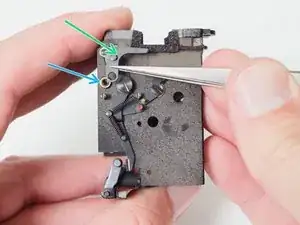

Отцепите один конец катушечной пружины.

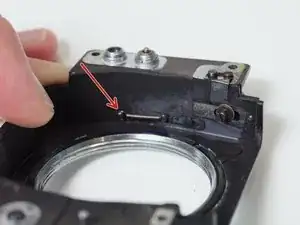

Подвиньте штампованную деталь так, чтобы более широкий конец отверстия-паукообразного ключа можно было снять с винта.

Снимите штампованную деталь со штифта на плате объектива тем же методом.

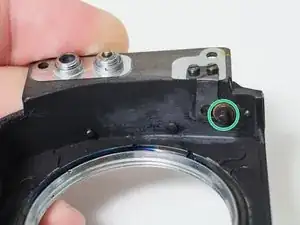

Удалите один плоский винт X мм.

Примечание при установке: Удалите старую смазку изопропиловым спиртом. Нанесите тонкий слой молибденсодержащей смазки на скользящие поверхности штампа и рычага переключателя. Ход станет значительно чище.
