Снятие зеркального блока Pentax Spotmatic

Снятие зеркального блока — важный шаг для обнаружения серьёзных неисправностей в камере. Разобрав камеру на основные узлы, каждый из них можно обследовать отдельно, что значительно упрощает поиск первопричины поломки.

Шаг 1

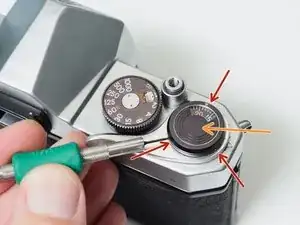

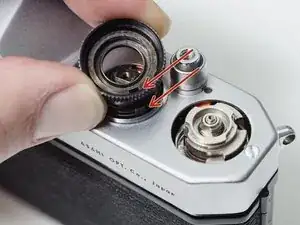

Ослабьте три установочных винта. Не выкручивайте их полностью из крышки индекса кадров.

Снимите крышку индекса кадров.

Удалите один потайной винт 2,5 мм. Он с левой резьбой (обратная резьба).

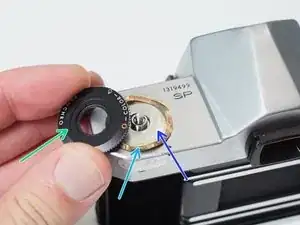

Снимите диск индекса кадров.

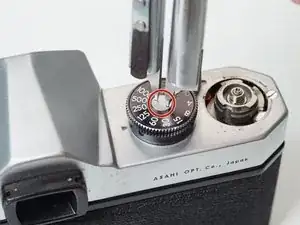

Снимите фиксирующую гайку с помощью гаечного ключа для шлицев. Можно также использовать плоскогубцы с тонкими губками.

На некоторых Spotmatic эта гайка может иметь обратную резьбу. Работайте осторожно.

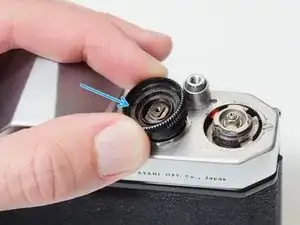

Снимите опорную втулку диска.

Шаг 2

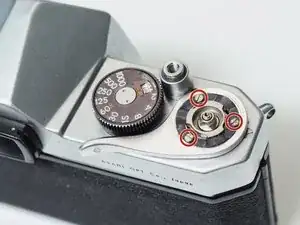

Удалите три потайных винта 2,3 мм.

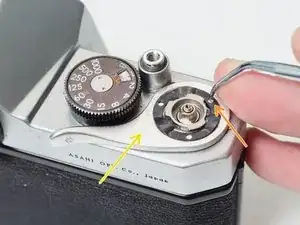

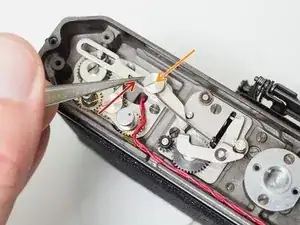

Используйте пика для поворота фиксирующей шайбы, пока лопастные секции не освободятся.

Снимите рычаг перемотки.

Снимите пластиковую распорную шайбу.

Шаг 3

Удалите один винт с шляпкой-штифтом 2,8 мм.

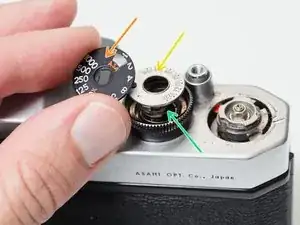

Сборка диска под пружиной. Держите двумя пальцами сверху диск при ослаблении винта, чтобы он не отскочил.

Снимите диск выдержек затвора.

Снимите диск ISO.

Снимите внутреннюю пружину.

Снимите корпус диска.

Шаг 4

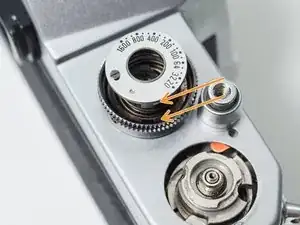

Отверстие в корпусе диска должно надетьcя на выступ резистора скорости.

Выступ на диске ISO должен войти в отверстие в корпусе диска.

При сжатии пружины и установке центрального винта может быть трудно совместить все элементы. Будьте терпеливы.

Шаг 5

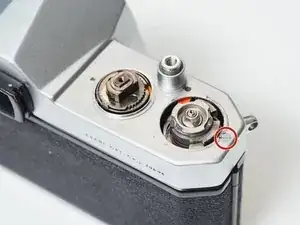

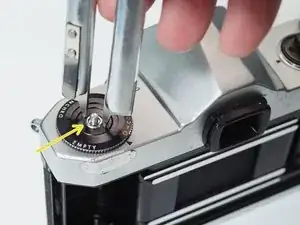

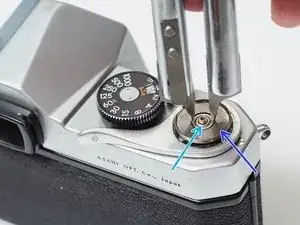

Поместите тонкий, прочный инструмент в вилку шпинделя.

Выверните ручку перемотки.

С помощью гаечного ключа открутите фиксирующую гайку.

Снимите указатель типа плёнки.

Снимите пружинную шайбу.

Снимите фрикционную пластину.

Шаг 6

Удалите один потайной винт 3,0 мм.

Снимите верхнюю крышку.

Шаг 7

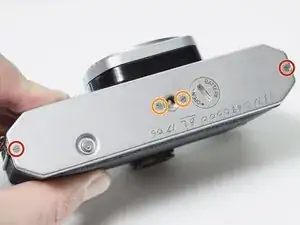

Удалите два потайных винта X мм.

Удалите два потайных винта X мм.

Снимите нижнюю крышку.

Шаг 8

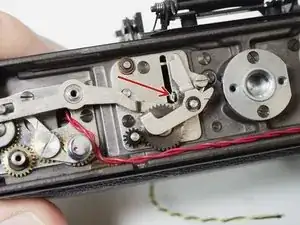

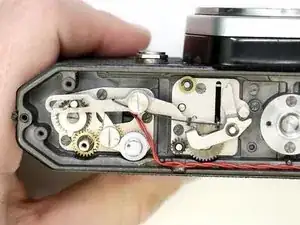

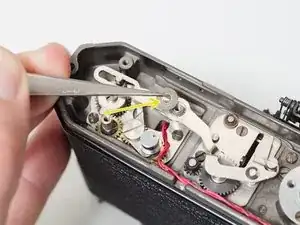

Это пример правильно функционирующего механизма взведения зеркала.

Большая шестерня слева приводится в движение рычагом подающей плёнку на верхней части камеры.

Длинный серебристый рычаг — это рычаг взведения зеркала. Он поднимает чёрную планку к верхней части паза при заведении камеры, взводя основную пружину зеркала.

Рычаг справа удерживает чёрную планку на месте, пока камера взведена и готова к съёмке.

В конце экспозиции большая чёрная шестерня толкает спусковой рычаг, возвращая зеркало в положение для просмотра.

Шаг 9

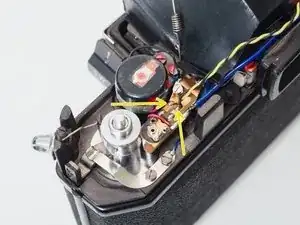

Открутите или распаяйте один чёрный провод. Это основной питание, идущее от выключателя экспонометра на стороне зеркального блока.

Открутите один синий провод. Это провод земли, который соединяет цепь экспонометра с корпусом камеры.

Отпаять один жёлтый и один чёрный провод от резистора скорости.

Шаг 10

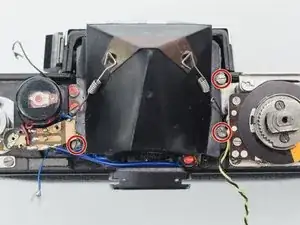

Удалите три потайных винта 5,7 мм.

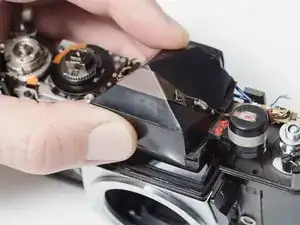

Выньте узел видоискателя.

Пентапризма, окуляр и цепь экспонометра выйдут вместе с видоискателем.

Шаг 11

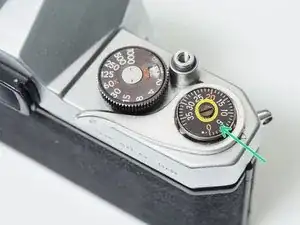

Снимите винт крышки с помощью гаечного ключа для шлицев.

Снимите рычаг секундомера. Внутренний механизм раскрутится за установленное положение при снятии рычага.

Примечание при установке: Временно разместите рычаг на штифте на 90° против часовой стрелки от его установленного положения. Заведите секундомер. Снимите рычаг и установите его в рабочее положение. Освободите секундомер.

Шаг 12

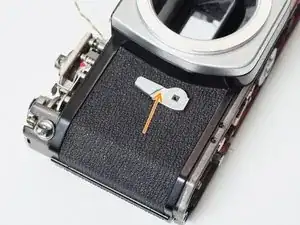

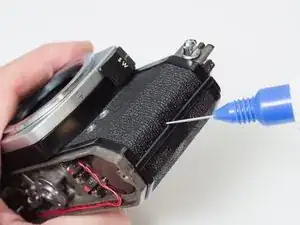

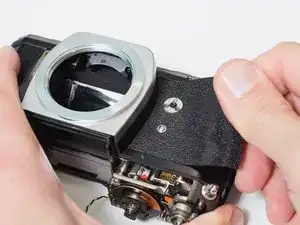

Нанесите изопропиловый спирт на край кожаного покрытия, чтобы размягчить клей.

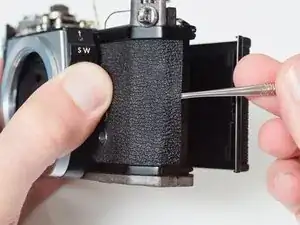

Используйте тупой скребок, чтобы попасть под край кожаного покрытия и начать его отрыв.

Полностью снимите кожаное покрытие с обеих сторон камеры.

Если рычаг секундомера нельзя снять, кожаное покрытие можно отодрать лишь настолько, чтобы получить доступ к винтам.

Примечание при установке: Для приклеивания кожаного покрытия используйте контактный клей или шёллак.

Шаг 13

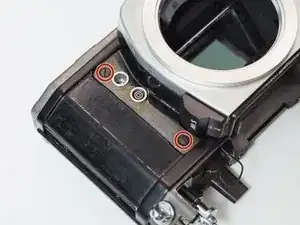

Удалите четыре потайных винта 4,6 мм.

Удалите один потайной винт 4,3 мм.

Снимите переднюю плату объектива.

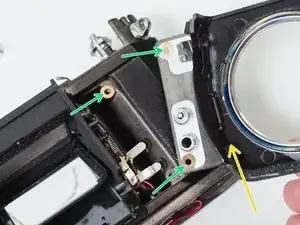

Отметьте положение и количество распорных шайб у каждого крепёжного места. Их нужно установить в тех же местах при сборке.

Если верхняя крышка всё ещё прикреплена, сначала приподнимите низ плату объектива. По верхнему краю посадочного места объектива есть кромка, которая входит в зацепление с верхней частью.

Шаг 14

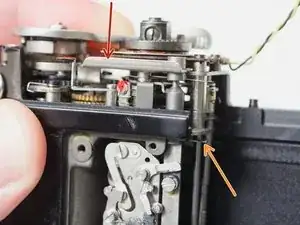

Отцепите пружину возврата зеркала.

Выверните один винт с потайной головкой и плечиком 4,8 мм.

Снимите фасонную шайбу.

Шаг 15

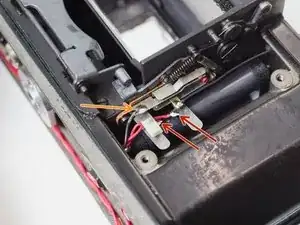

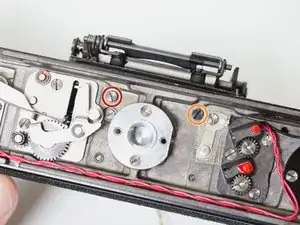

Отпаяйте два красных провода. Они подключаются к контакту X‑синхронизации.

Отпаяйте один чёрный провод. Он подключается к контакту отсека батареи.

Протяните чёрный провод измерителя через отверстие в корпусе.

Шаг 16

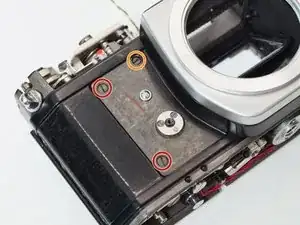

Удалите один плоский винт 4,3 мм.

Удалите один фланцевый плоский винт 4,5 мм.

Поднимите блок зеркал над стойками на задней части камеры. Стойки можно снять для облегчения снятия и установки при необходимости.

Шаг 17

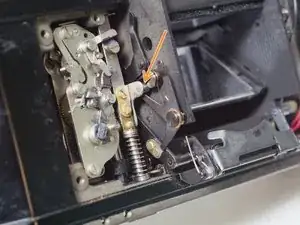

Затвор должен быть сброшен перед установкой блока зеркал.

Рычаг зарядки зеркала должен находиться позади рычага привода зеркала, идущего от блока зеркал.

Штифт от вала спуска затвора должен быть выше рычага отпускания зеркала на блоке зеркал.

Шаг 18

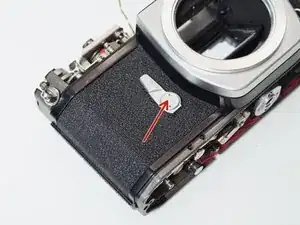

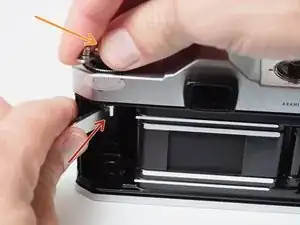

Сняв блок зеркал, затвор можно сработать, нажав на штангу спуска затвора...

и отпустив защёлку передней шторы

Заключение

Для сборки устройства следуйте этим указаниям в обратном порядке.
