Замена колеса Ecovacs Deebot 900
Пылесос-робот Ecovacs Deebot 900 — высокоэффективное автономное устройство, разработанное для упрощения и удобства уборки в доме. Благодаря интеллектуальной навигации и мощным возможностям очистки оно обеспечивает безупречную чистоту с минимальными усилиями. Однако, как и любое устройство, со временем оно может испытывать проблемы, такие как заклинившие или неисправные колёса. В таких случаях Deebot может испытывать трудности с передвижением и не справляться с задачами по уборке. Чтобы восстановить его работоспособность и поддерживать чистоту в доме, это руководство проведёт вас через процесс замены повреждённого колеса на Ecovacs Deebot 900. Следуя этим шагам, вы обеспечите оптимальную работу вашего Deebot.
Шаг 1

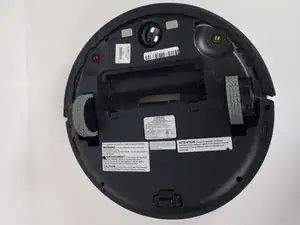

Снимите все щётки с Deebot.
Шаг 2
Отверткой Phillips #0 отвинтите два винта длиной 12,25 мм, удерживающие крышку аккумулятора.
Шаг 3
Снимите крышку аккумулятора.
Шаг 4

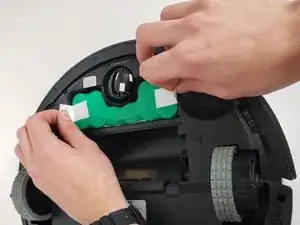

Используя две белые ленты по бокам аккумулятора, осторожно извлеките аккумулятор.
Осторожно — не вырывайте кабель аккумулятора.
Шаг 5

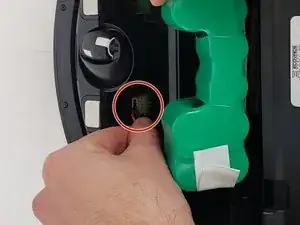

Аккуратно отсоедините кабель аккумулятора, потянув вблизи разъёма внизу отсека для аккумулятора.
Шаг 6

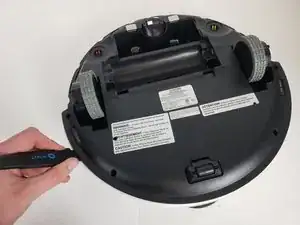

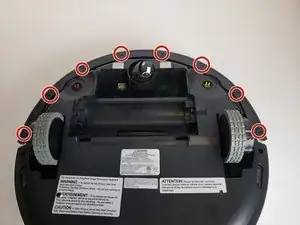

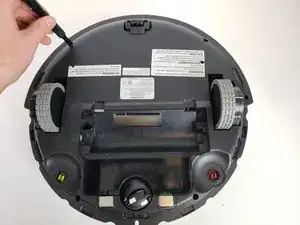

Отверткой Phillips #00 отвинтите восемь винтов по нижнему краю бампера.
Шаг 7

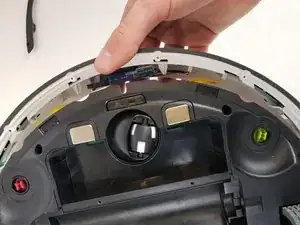

Снимите чёрную полосу на нижней части бампера.
Шаг 8
Осторожно приподнимите бампер до щелчка, пока он не выйдет из фиксаторов.
Шаг 9

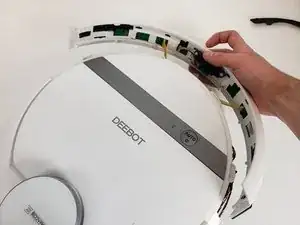

Отключите два кабеля, соединяющие бампер с корпусом Deebot.

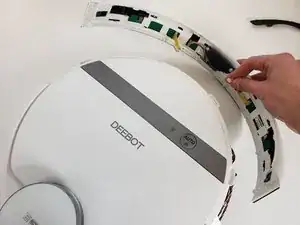

Снимите передний бампер с устройства.
Шаг 10

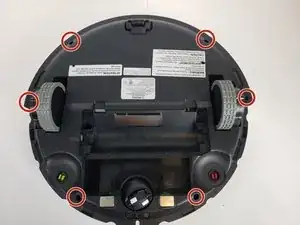

Отверткой Phillips #00 выкрутите шесть винтов по периметру нижней крышки корпуса.
Шаг 11

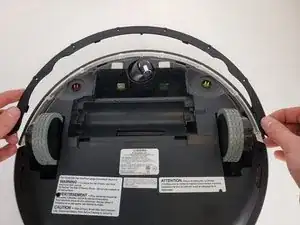

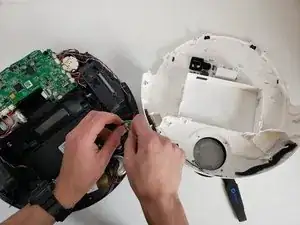

Вставьте лопаточку в стык и пройдитесь по всему кругу робота.
Отключите два кабеля и снимите нижнюю крышку корпуса с устройства.
Шаг 12

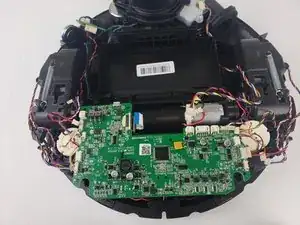

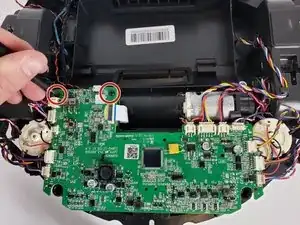

Отверткой Phillips #00 снимите два чёрных винта, фиксирующие плату (материнскую плату).
Шаг 13
Осторожно отсоедините ленточные кабели, подключенные к верхней части платы.
Запомните, где кабели подключаются к плате.
Шаг 14
Снимите последние три ленточных кабеля на нижней стороне платы.
Шаг 15

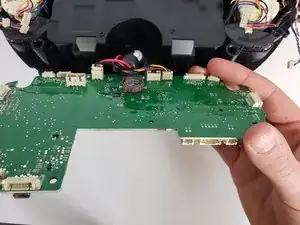

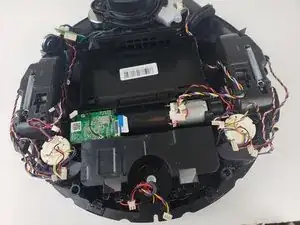

Поднимите плату из Deebot и извлеките её из устройства.
Шаг 16

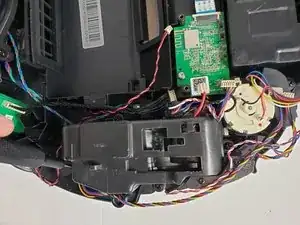

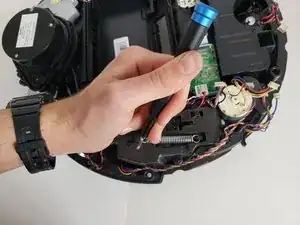

Отверткой или пинцетом аккуратно приподнимите пружину вверх, не применяя чрезмерной силы, чтобы не повредить окружающие компоненты. Когда пружина ослабнет, захватите её и снимите с одной стороны, позволяя напряжению естественно освободиться. Обратите внимание на ориентацию и расположение пружины для последующей сборки.
Шаг 17

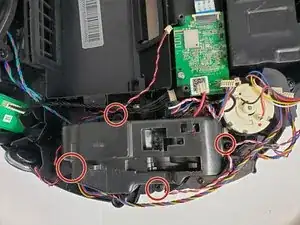

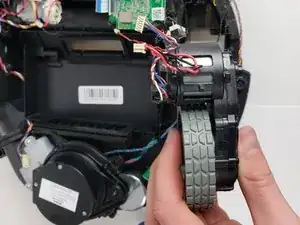

Отверткой Phillips #00 отвинтите четыре винта, фиксирующие узел колеса. Сначала слегка ослабьте каждый винт, чтобы равномерно распределить давление, затем полностью выкрутите их по очереди. Отложите винты в безопасное место для последующей сборки. Осторожно выньте узел колеса из посадочного места.
Шаг 18
Аккуратно снимите крышку колеса пальцами или пластиковой лопаткой, применяя лёгкое давление для её освобождения. Отложите крышку для повторной сборки.
Шаг 19

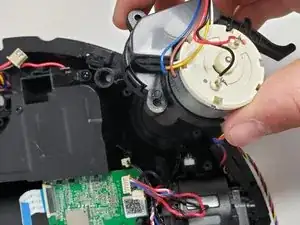

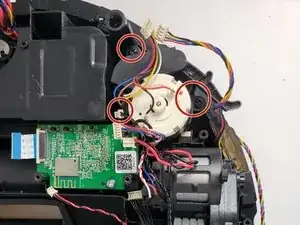

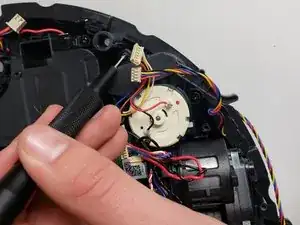

Отверткой Phillips #00 отвинтите три винта, удерживающие мотор боковой щётки, и приподнимите мотор щётки вверх.
Шаг 20

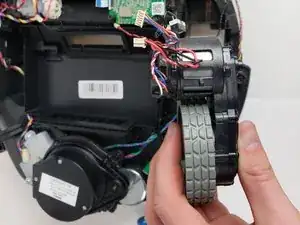

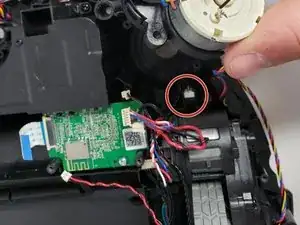

Осторожно поднимите узел колеса так, чтобы подключённый датчик (чёрный кабель) вышел вместе с ним. Обращайтесь с датчиком аккуратно, чтобы не повредить его.
Заключение
Для повторной сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
